Chemin de câbles MKS-Magic® 85 FS 3050 | 500 | 85 | 1 | non | zinc | Acier | galvanisé par bande

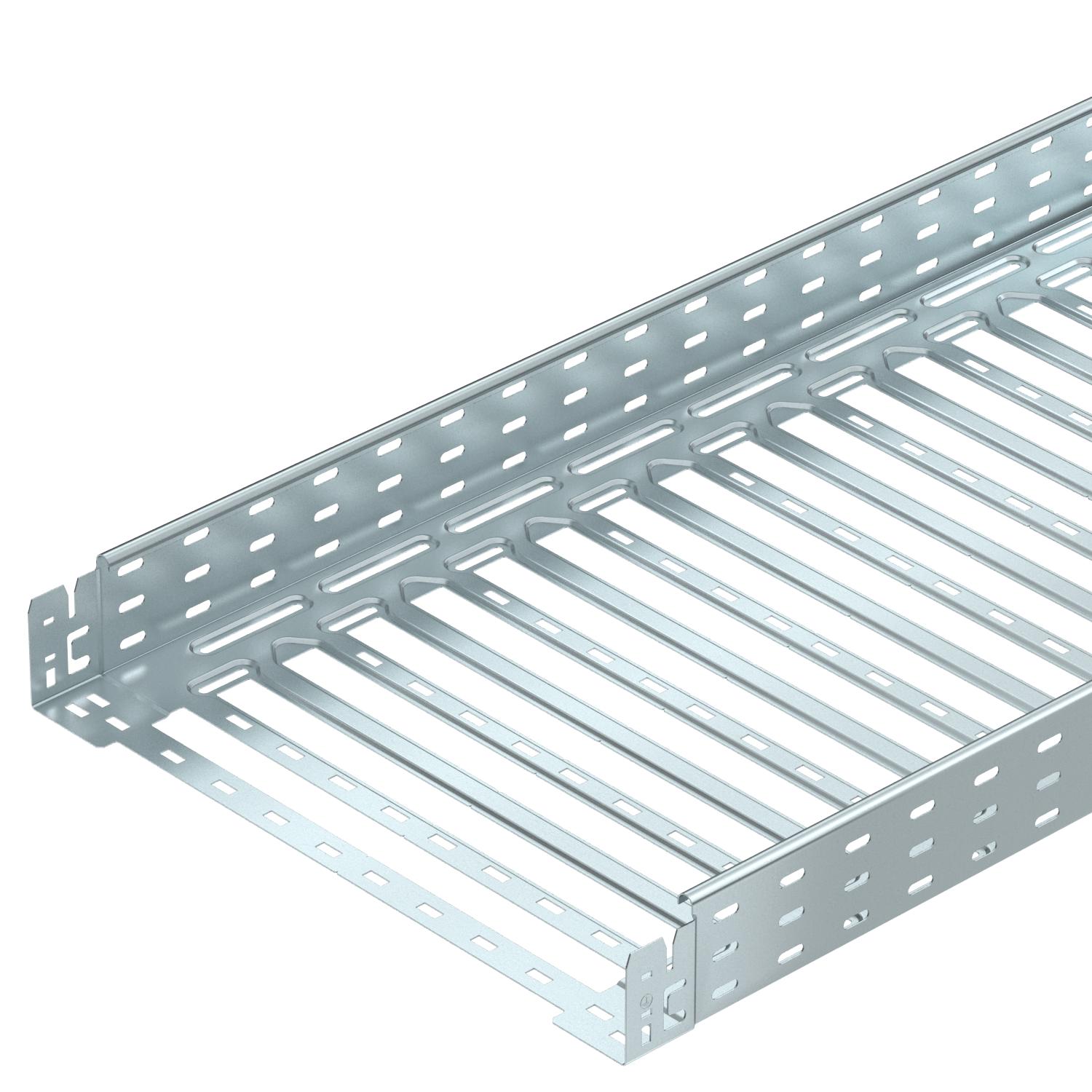

Chemin de câbles MKS-Magic® 85 FS

Réf. 6059090 | EAN 4012195830399

Réf. / Type

Longueur	3050 mm

Largeur

Hauteur	85 mm

Épaisseur de tôle	1 mm

Maintien en fonction	non

Couleur	zinc

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.

Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.

À partir d’une largeur de goulotte de 200 mm avec un pourcentage de trous de 30%, peut être utilisé dans des installations d’arrosage automatique selon la norme VdS 2092.

La liaison équipotentielle constante est garantie sans élément supplémentaire.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Atténuation magnétique du blindage avec couvercle	50 dB
Atténuation magnétique du blindage sans couvercle	20 dB
Avec couvercle	non
Classe de charge NEMA	8A
Cote B	500 mm
Cote L	380 mm
Cote x	396 mm
Cote y	462 mm
Couleur	zinc
Dimension	85x500x3050
Distance entre supports 2,0m	1,1 kN/m
Distance entre supports 1,5m	1,4 kN/m
Distance entre supports 2,5m	0,85 kN/m
Empreinte CO2 (GWP) du berceau à la porte	12,4585 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Hauteur	85 mm

Insert installation de sprinkler	oui
Largeur	500 mm
Longueur	3050 mm
Longueur utile	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	42300 mm²
Section utile	423 cm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKSM 85

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Épaisseur de tôle	Maintien en fonction	Couleur	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059092	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

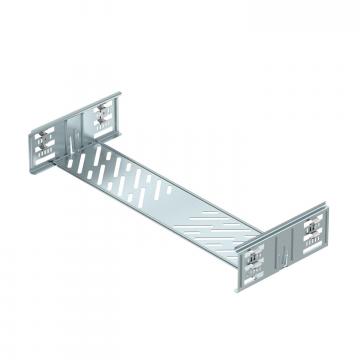

Kit d'éclisses droites Magic FS	KTSMV 850 FS	6069012	Pièce	1 Pièce
Coude à 45° 85 FS	RB 45 850 FS	6036208	Pièce	1 Pièce
Coude à 90° 85 FS	RB 90 850 FS	6036709	Pièce	1 Pièce
Coude à angle réglable 85 FS	RB W 850 FS	6037208	Pièce	1 Pièce
Dérivation à monter 85 FS	RAA 850 FS	6042141	Pièce	1 Pièce
Pièce en T 85 FS	RT 850 FS	6038218	Pièce	1 Pièce
Croix 85 FS	RK 850 FS	7027339	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 500 FS	6052509	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Coude variable Magic 85 FS	RBMV 850 FS	6040590	Pièce	1 Pièce
