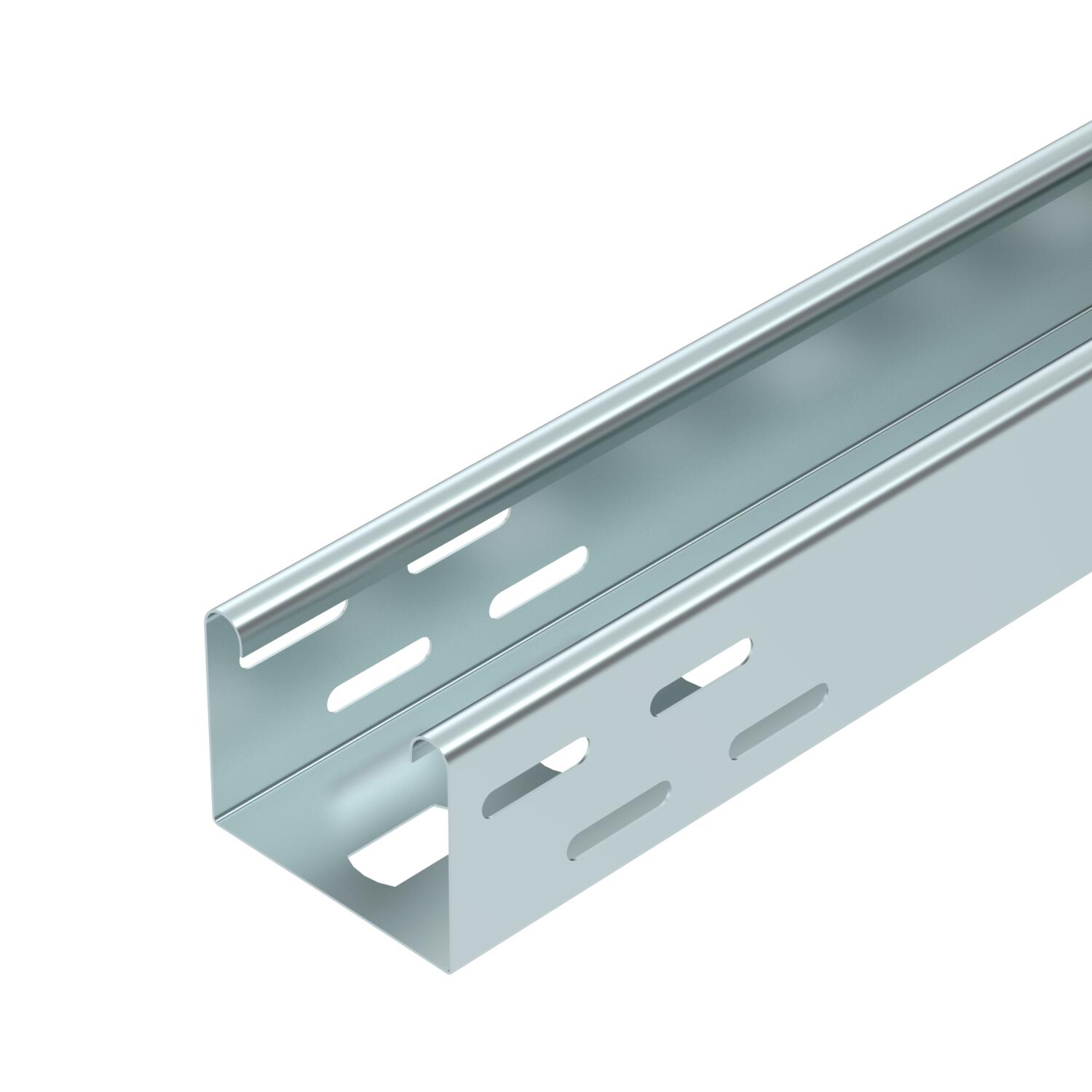

Chemin de câbles pour luminaires FS
Réf. 6055812 | EAN 4012196943937
- Description du produit
-

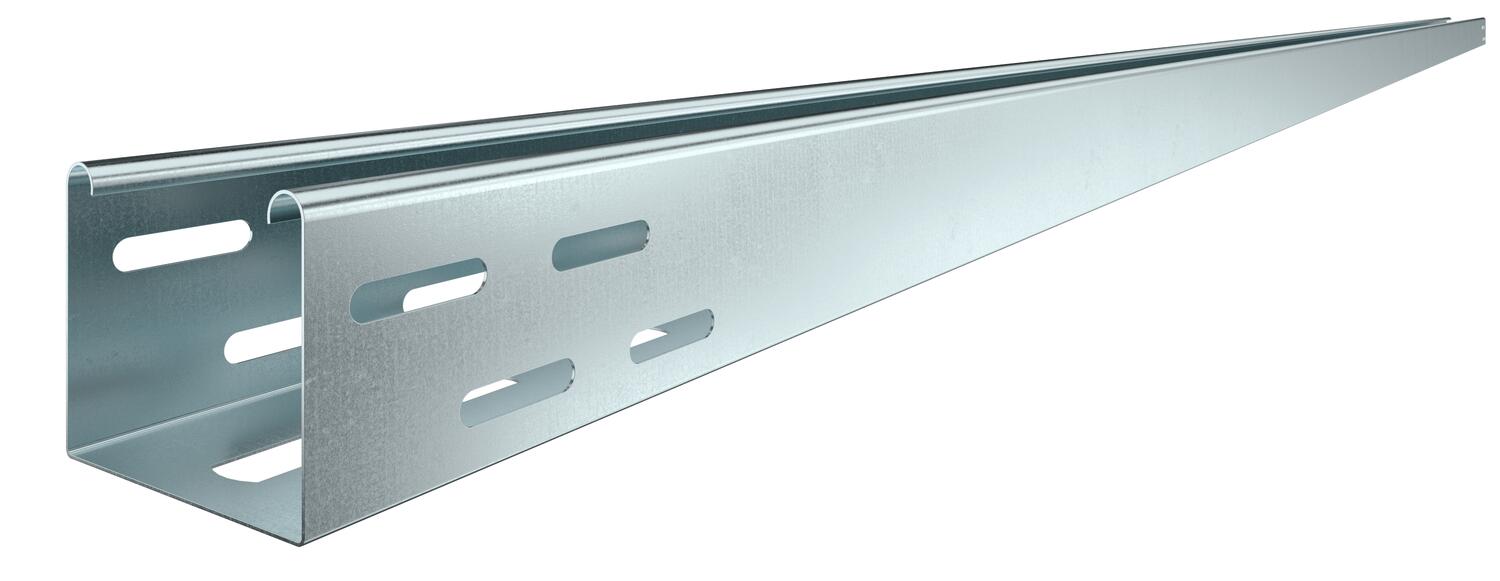

Description du produitCanal support de luminaires avec fond perforé pour la fixation d'éclairage et le passage de câbles.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Le modèle laqué blanc est réservé pour les parties apparentes.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Couleur zinc Dimension 60x75x6000 Distance entre supports 2,0m 0,55 kN/m Distance entre supports 1,5m 0,8 kN/m Distance entre supports 2,5m 0,35 kN/m Distance entre supports 3,0m 0,25 kN/m Empreinte CO2 (GWP) du berceau à la porte 2,8026 kg CO2e / 1 Mètre Épaisseur de tôle 0,75 mm Hauteur 60 mm Largeur 75 mm Longueur 6000 mm Matériau Acier Perforation de montage dans le fond oui Perforation latérale oui Section utile 42 cm² Surface galvanisé par bande Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal support de luminaires de type LTR
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FS
DRL 075 FS 6052029 3 m
Kit de raccord droit FS
RV 607 FS 6068150 10 Pièce
Suspension centrale pour canal support de luminaires FS
MAH LTR FS 6358810 25 Pièce - Téléchargements
-
