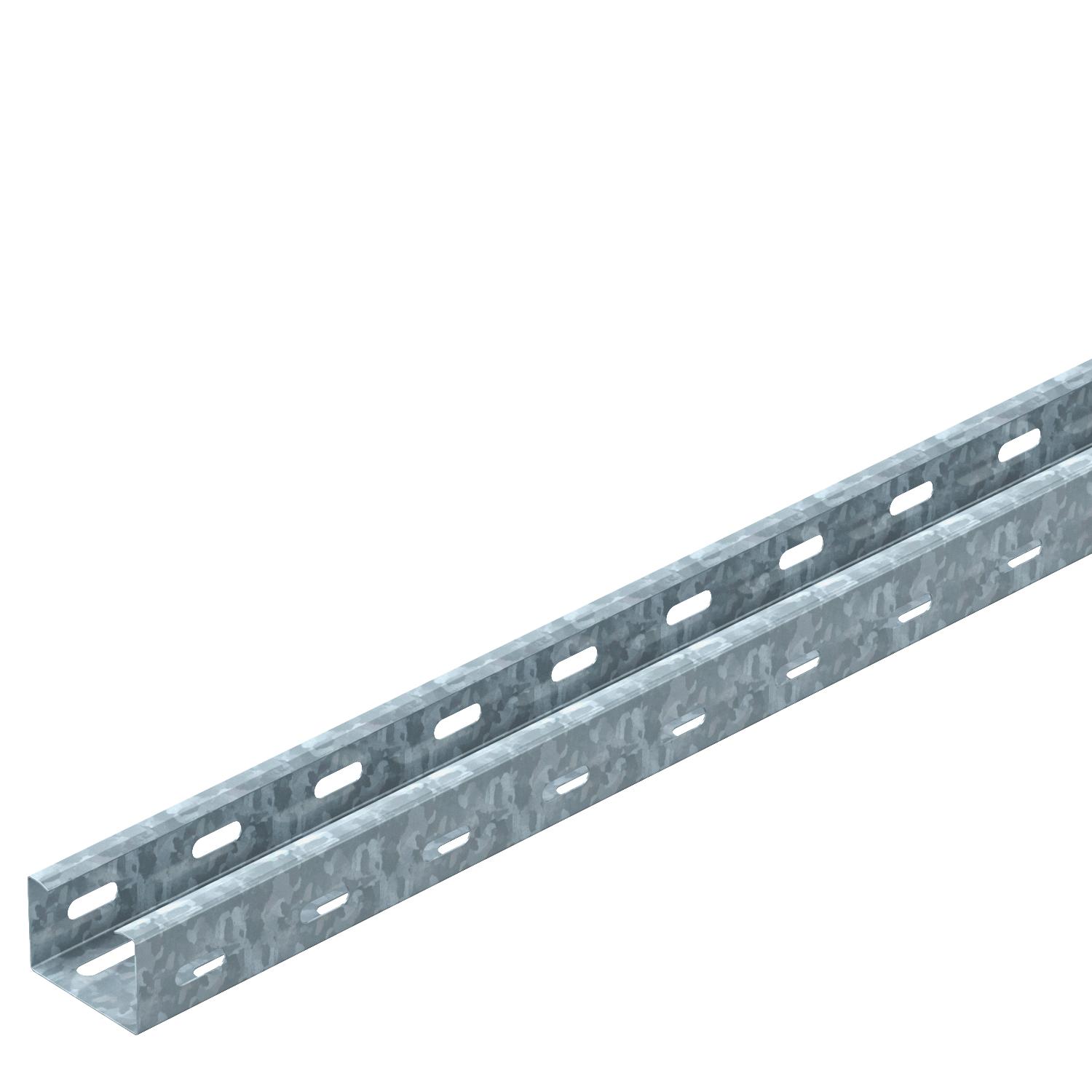

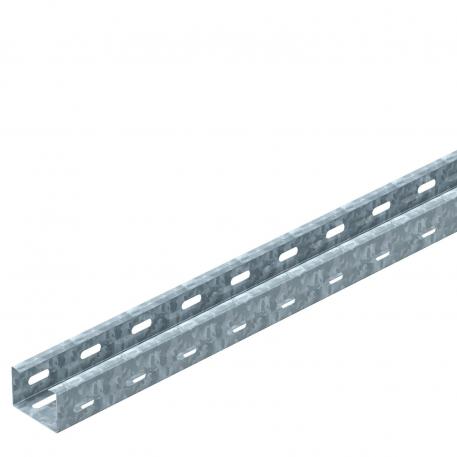

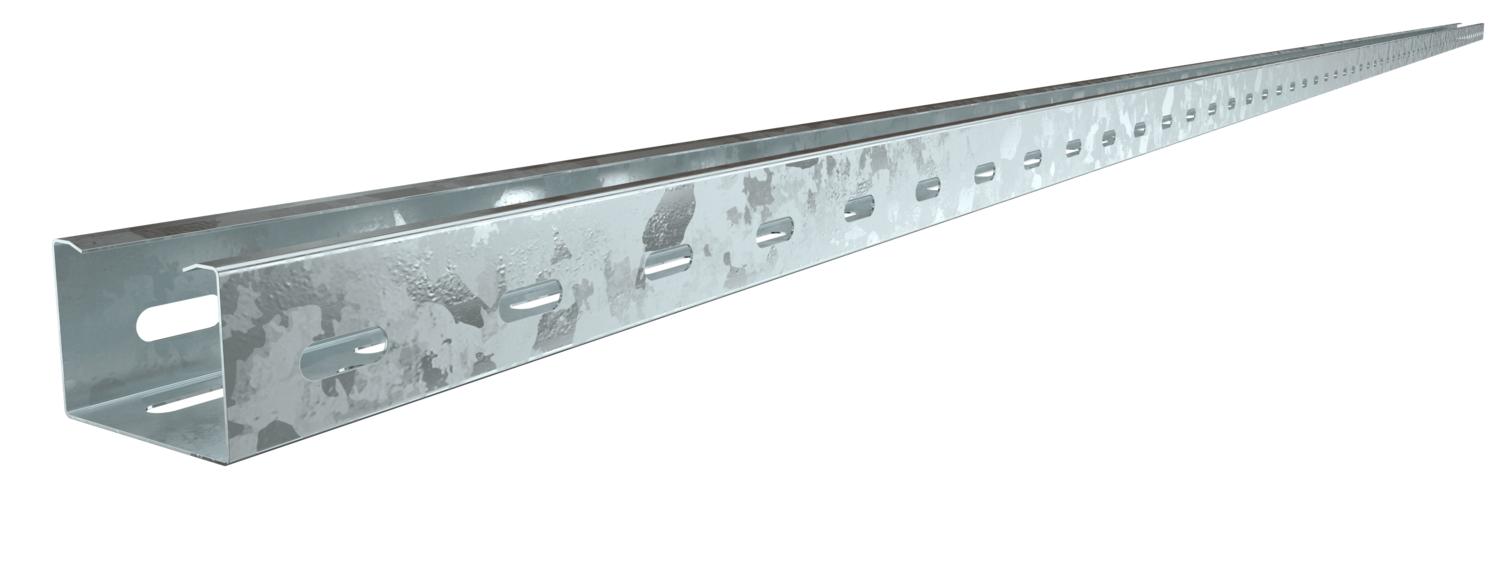

Chemin de câbles RKS 35 FT
Réf. 6047412 | EAN 4012196662142
- Description du produit
-
Description du produitRKS 35 = Système de chemins de câbles rationnel, d'une hauteur latérale de 35 mm.
Couvercle avec verrou tournant correspondant: type AZDMD 50.

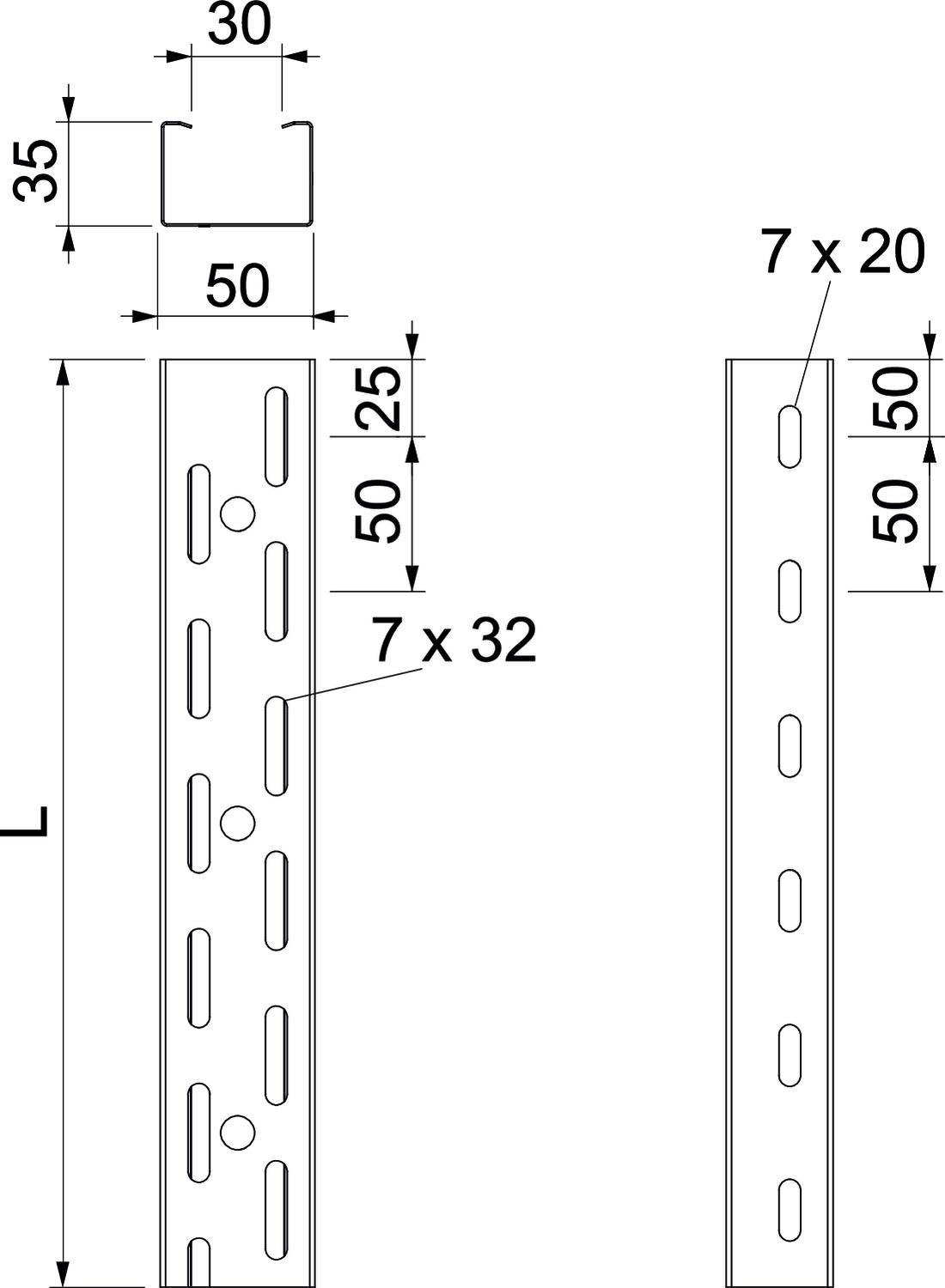

Chemin de câbles avec fond et côtés perforés en continu et trou central (Ø 11 mm) dans le fond pour des fixations supplémentaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Avec couvercle non Cote L 3000 mm Couleur zinc Dimension 35x50x3000 Dimensions 35x50 Distance entre supports 2,0m 0,3 kN/m Distance entre supports 1,0m 1,2 kN/m Distance entre supports 1,5m 0,5 kN/m Distance entre supports 2,5m 0,1 kN/m Distance entre supports 3,0m 0,05 kN/m Empreinte CO2 (GWP) du berceau à la porte 1,9353 kg CO2e / 1 Mètre Épaisseur de tôle 0,75 mm Hauteur 35 mm Largeur 50 mm Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Perforation au fond 7x32 Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 1600 mm² Section utile 16 cm² Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques

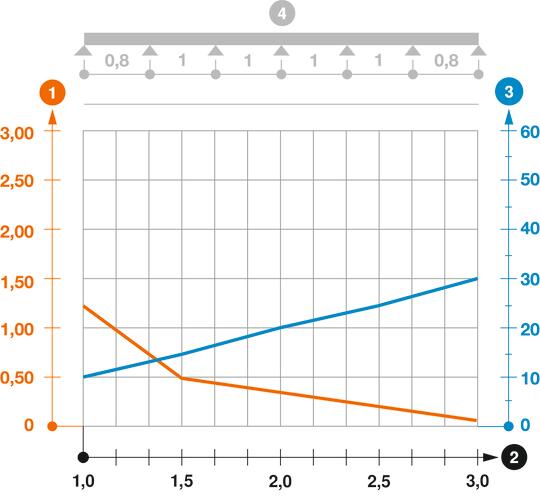

Diagramme de charge du chemin de câbles RKS 35
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FT
RLVK 35 FT 6067301 10 Pièce
Couvercle avec verrou tournant DD
AZDMD 50 DD 6080154 3 m - Téléchargements
-
