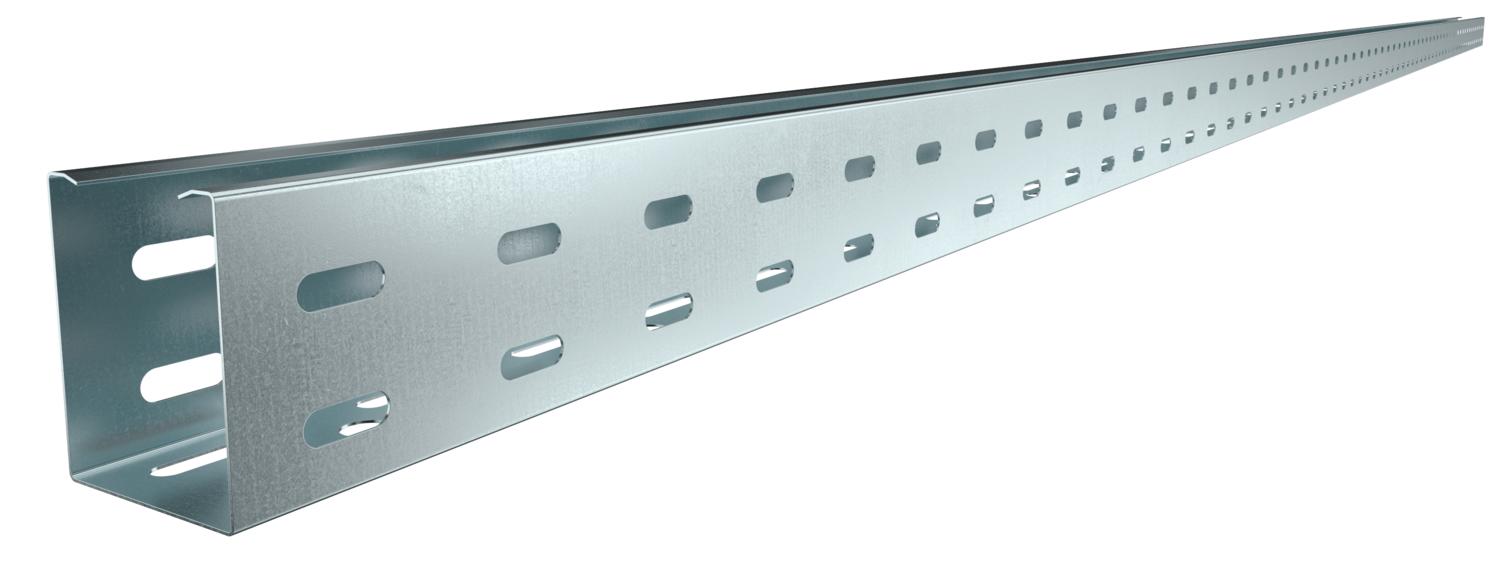

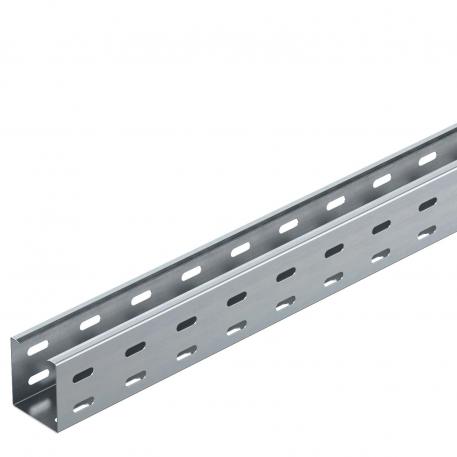

Chemin de câbles RKS 60 FS perforé
Réf. 6047600 | EAN 4012196662159
- Description du produit
-
Description du produitRKS 60 = Système de chemins de câbles standard d'une hauteur d'aile de 60 mm (tôle de fond non moulurée).
Couvercle avec verrou tournant correspondant: type AZDMD 50.
Chemin de câbles avec fond et côtés perforés en continu et trou central (Ø 11 mm) dans le fond pour des fixations supplémentaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Avec couvercle non Cote L 3000 mm Couleur zinc Dimension 60x50x3000 Dimensions 60x50 Distance entre supports 2,0m 0,5 kN/m Distance entre supports 1,0m 2 kN/m Distance entre supports 1,5m 0,8 kN/m Distance entre supports 2,5m 0,35 kN/m Distance entre supports 3,0m 0,15 kN/m Empreinte CO2 (GWP) du berceau à la porte 2,3375 kg CO2e / 1 Mètre Épaisseur de tôle 0,75 mm Hauteur 60 mm Largeur 50 mm Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Perforation au fond 7x32 Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 30 cm² Section utile 3000 mm² Surface galvanisé par bande Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles RKS 60 non mouluré
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FS
RLVK 60 FS 6067093 10 Pièce
Coude à 90° 60 FS
RB 90 605 FS 7124430 1 Pièce
Couvercle avec verrou tournant FS
AZDMD 50 FS 6080138 3 m

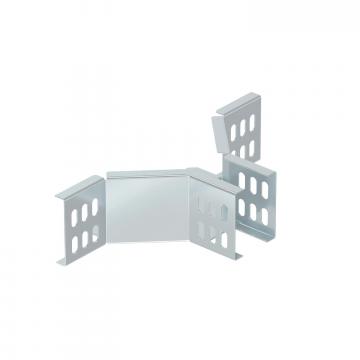

Dérivation à monter 60 FS
RAA 605 FS 7120460 1 Pièce - Téléchargements
-
Fiche technique RKS 605 FS / 6047600 , 0.30MB , pdfDéclaration de conformité UE RKS 605 FS / 6047600 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni RKS 605 FS / 6047600 , 0.09MB , pdfREACH Déclaration de conformité RKS 605 FS / 6047600 , 0.27MB , pdfRoHS Déclaration de conformité RKS 605 FS / 6047600 , 0.28MB , pdfDéclaration environnementale de produits (EPD) RKS 605 FS / 6047600 , 1.48MB , pdf
