Chemin de câbles SKS 110 FT 3000 | 300 | 1,5 | non | Acier | galvanisé à chaud par trempage

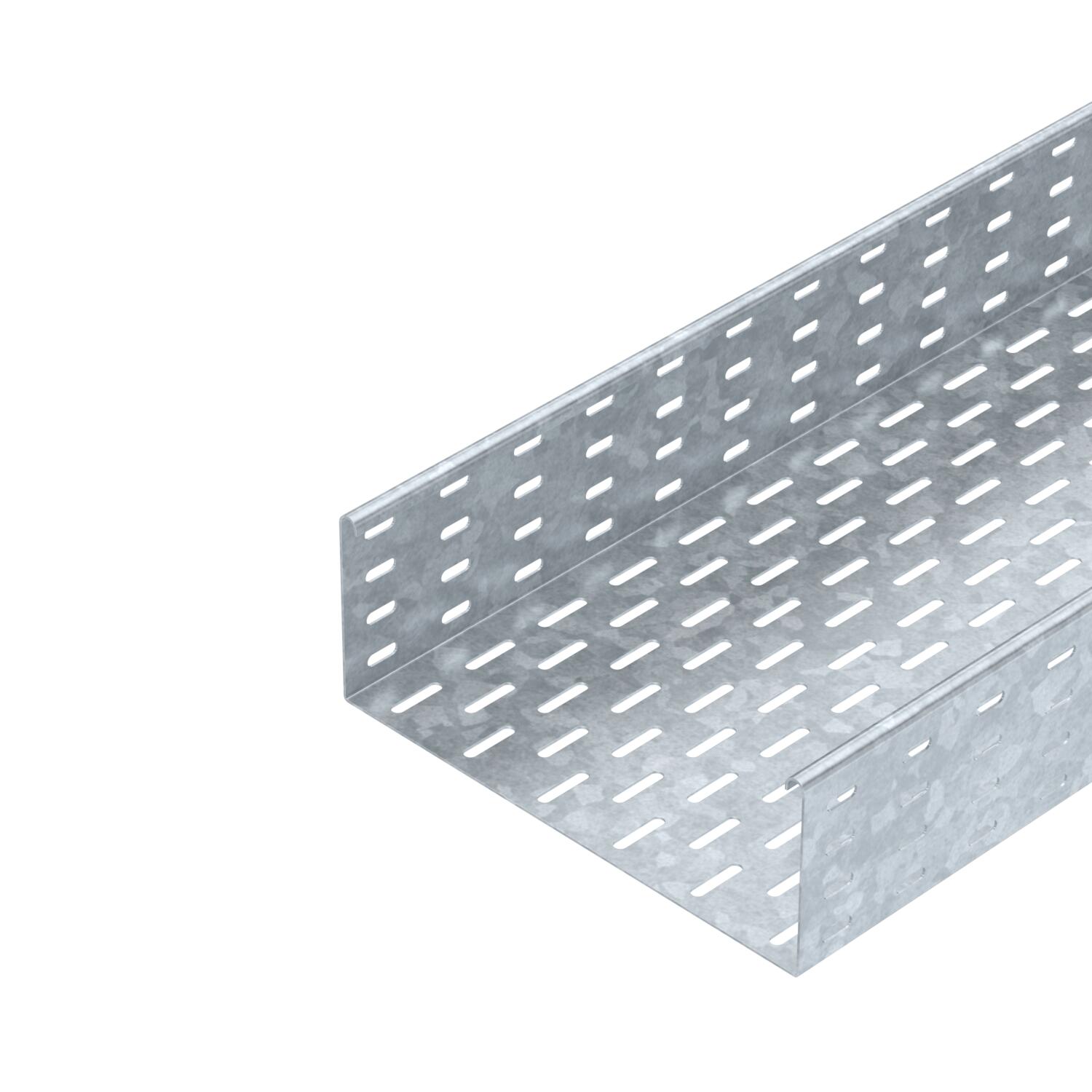

Chemin de câbles SKS 110 FT

Réf. 6061656 | EAN 4012196062652

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1,5 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

SKS 110 = système de chemins de câbles lourd, d'une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Couleur	zinc

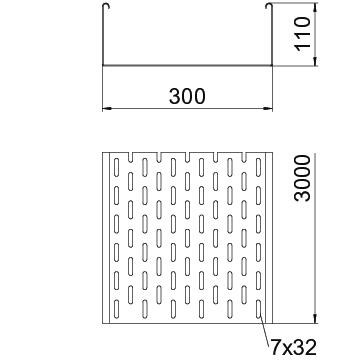

Dimension	110x300x3000
Dimension W	300 mm
Dimensions	110 x 300
Distance entre support 4,0m	0,8 kN/m
Distance entre supports 2,0m	2,4 kN/m
Distance entre supports 1,5m	3 kN/m
Distance entre supports 2,5m	1,76 kN/m
Distance entre supports 3,0m	1,2 kN/m
Distance entre supports 3,5m	0,84 kN/m
Empreinte CO2 (GWP) du berceau à la porte	13,8413 kg CO2e / 1 Mètre
Épaisseur de tôle	1,5 mm
Épaisseur de tôle	0,06 in
Hauteur	4 in
Hauteur	110 mm

Largeur	12 in
Largeur	300 mm
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	328 cm²
Section utile	32800 mm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKS 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKS 110 FT	3000 mm	100 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6061702	m	3 m
SKS 160 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6061733	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit/ coudé 110 FT	RLVL 110 FT	6067913	Pièce	10 Pièce
Couvre-joint DD	SSLB 300 DD	7070318	Pièce	20 Pièce
Couvercle avec verrou tournant FT	DRL 300 FT	6051383	m	3 m
Coude à 45° 110 FT	RB 45 130 FT	6036334	Pièce	1 Pièce
Coude à 90° 110 FT	RB 90 130 FT	6036836	Pièce	1 Pièce
Coude à angle réglable 110 FT	RB W 130 FT	6037326	Pièce	1 Pièce
Dérivation à monter 110 FT	RAA 130 FT	6042257	Pièce	1 Pièce
Pièce en T 110 FT	RT 130 FT	6038326	Pièce	1 Pièce
Croix 110 FT	RK 130 FT	7027455	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 300 DD	6052712	m	3 m
Séparateur 110 DD	TSG 110 DD	6062335	m	3 m
