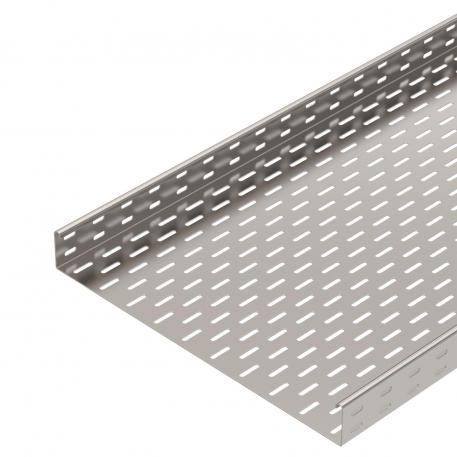

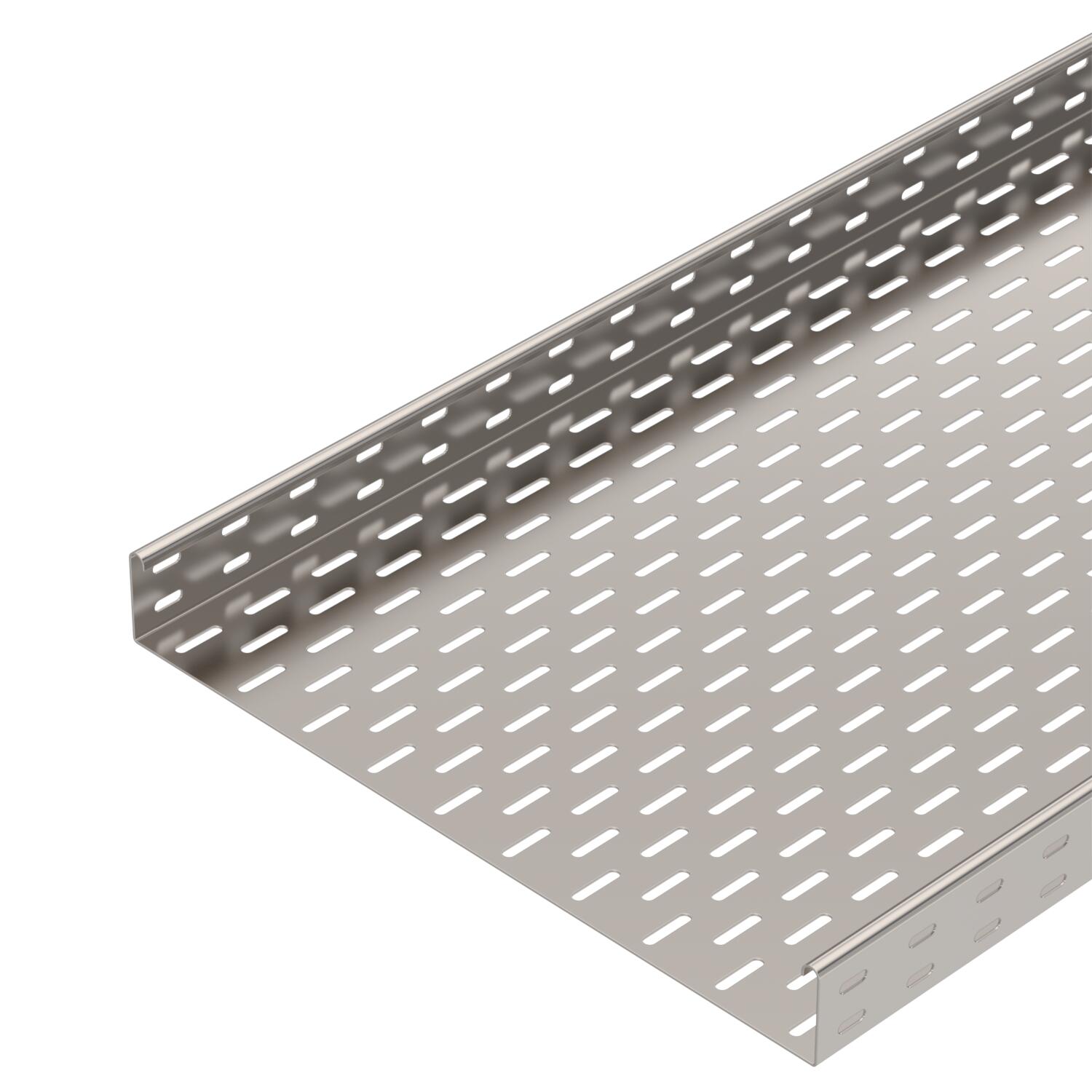

Chemin de câbles SKS 60 A2
Réf. 6056744 | EAN 4012196120796
- Description du produit
-
Description du produitSKS 60 = système de chemins de câbles lourd, hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Les éclisses doivent être commandées séparément en quantité nécessaire.
-
- Caractéristiques techniques
-
Caractéristiques techniques

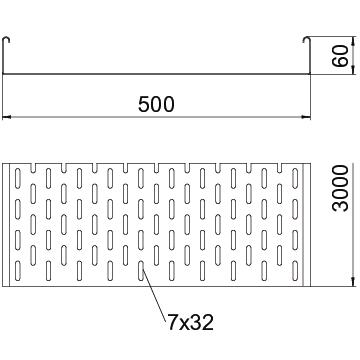

Acier inoxydable, teint non Avec couvercle non Cote B 500 mm Couleur acier inoxydable Dimension 60x500x3000 Dimension W 500 mm Distance entre supports 2,0m 1,8 kN/m Distance entre supports 1,5m 2,65 kN/m Distance entre supports 2,5m 1,15 kN/m Distance entre supports 3,0m 0,5 kN/m Empreinte CO2 (GWP) du berceau à la porte 36,3573 kg CO2e / 1 Mètre Épaisseur de tôle 0,06 in Épaisseur de tôle 1,5 mm Hauteur 60 mm Hauteur 2 in Largeur 500 mm Largeur 20 in Longueur 10 ft Longueur 3000 mm Maintien en fonction oui Matériau acier inoxydable 1.4301 Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 29800 mm² Section utile 298 cm² Surface nu, traité Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles SKS 60
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit A2
RLVK 60 A2 6067654 10 Pièce
Coude à 90° 60 A2
RB 90 650 A2 6036630 1 Pièce
Coude à angle réglable 60 A2
RB W 650 A2 6037160 1 Pièce
Dérivation à monter 60 A2
RAA 650 A2 6042321 1 Pièce
Pièce en T 60 A2
RT 650 A2 6038168 1 Pièce
Croix 60 A2
RK 650 A2 7027509 1 Pièce
Couvercle avec verrou tournant A2
DRL 500 A2 6052959 3 m
Séparateur 60 A2
TSG 60 A2 6062084 3 m - Téléchargements
-
