Chemin de câbles SKS 60 A4 3000 | 400 | 1,5 | oui | Acier inoxydable 1.4571 | nu, traité

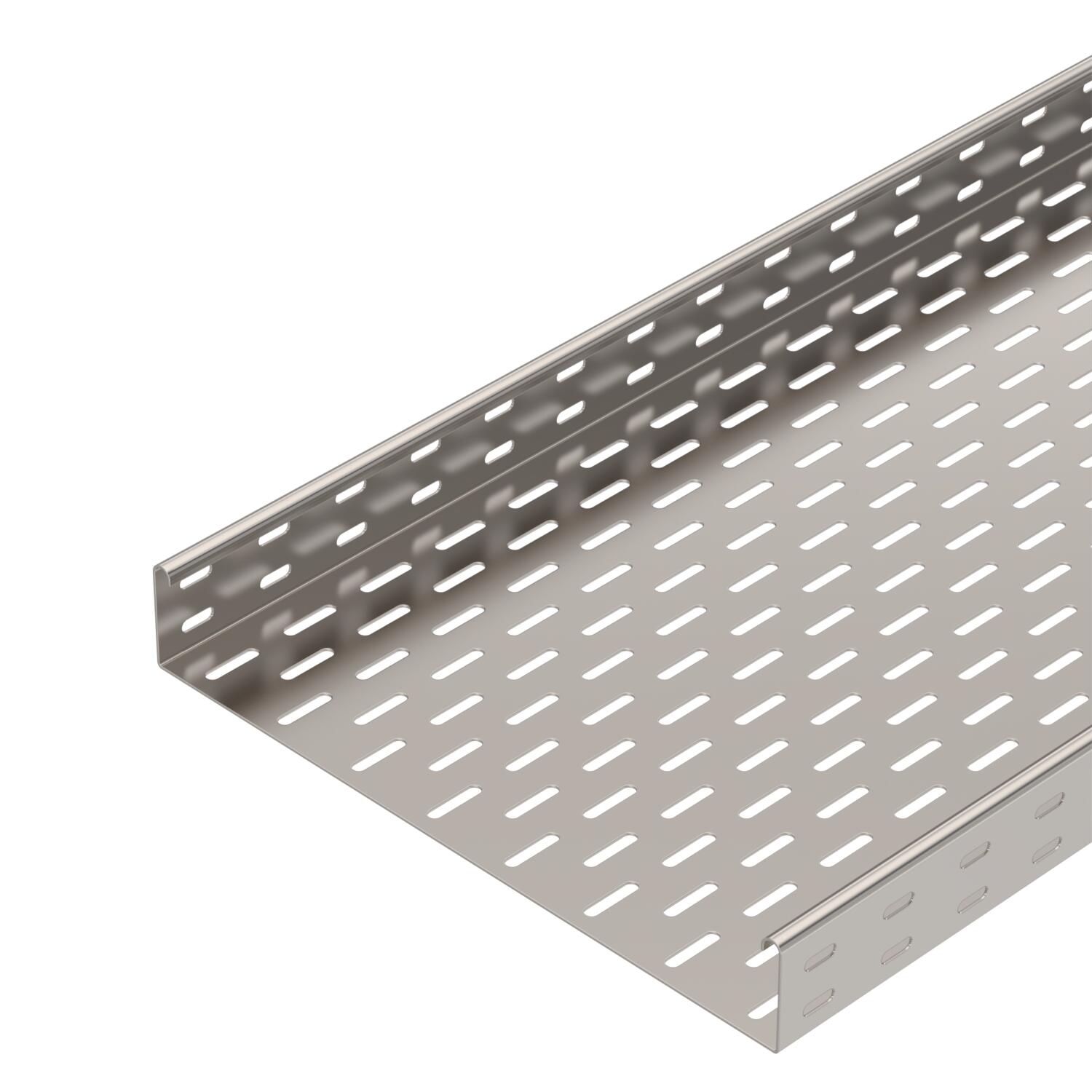

Chemin de câbles SKS 60 A4

Réf. 6056759 | EAN 4012196050284

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1,5 mm

Maintien en fonction	oui

Matériau	Acier inoxydable 1.4571

Surface	nu, traité

Description du produit

Description du produit

SKS 60 = système de chemins de câbles lourd, hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Le chemin de câbles type SKS peut également être utilisé pour la sécurité de fonctionnement. Pour d'autres informations, se reporter aux systèmes BBS de protection contre les incendies. Le chemin de câbles est fixé sur la console au moyen de vis type FRS M6 x 12.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	400 mm
Couleur	acier inoxydable

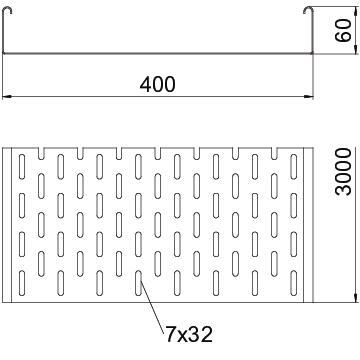

Dimension	60x400x3000
Dimension W	400 mm
Distance entre supports 2,0m	1,8 kN/m
Distance entre supports 1,5m	2,65 kN/m
Distance entre supports 2,5m	1,15 kN/m
Distance entre supports 3,0m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	30,7161 kg CO2e / 1 Mètre
Épaisseur de tôle	0,06 in
Épaisseur de tôle	1,5 mm
Hauteur	60 mm
Hauteur	2 in
Largeur	400 mm

Largeur	16 in
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	oui
Matériau	Acier inoxydable 1.4571
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	23800 mm²
Section utile	238 cm²
Surface	nu, traité
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge chemin de câbles type SKS 60 VA

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKS 610 A4	3000 mm	100 mm	1,5 mm	oui	Acier inoxydable 1.4571	nu, traité	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	oui	Acier inoxydable 1.4571	nu, traité	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	oui	Acier inoxydable 1.4571	nu, traité	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	oui	Acier inoxydable 1.4571	nu, traité	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	oui	Acier inoxydable 1.4571	nu, traité	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	oui	Acier inoxydable 1.4571	nu, traité	6056763	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Éclisses droites A4	RLVK 60 A4	6067675	Pièce	10 Pièce
Coude à 90° 60 A4	RB 90 640 A4	6036658	Pièce	1 Pièce
Coude à angle réglable 60 A4	RB W 640 A4	6037178	Pièce	1 Pièce
Dérivation à monter 60 A4	RAA 640 A4	6042379	Pièce	1 Pièce
Pièce en T 60 A4	RT 640 A4	6038186	Pièce	1 Pièce
Croix 60/400 A4	RK 640 A4	7027526	Pièce	1 Pièce
Couvercle avec verrou tournant A4	DRL 400 A4	6052984	m	3 m
Séparateur 60 A4	TSG 60 A4	6062086	m	3 m
