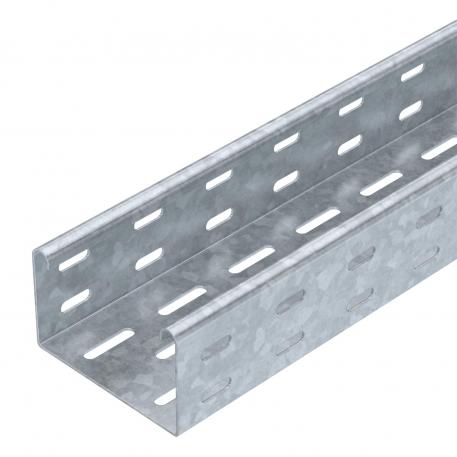

Chemin de câbles SKS 60 FT 3000 | 100 | 1,5 | oui | Acier | galvanisé à chaud par trempage

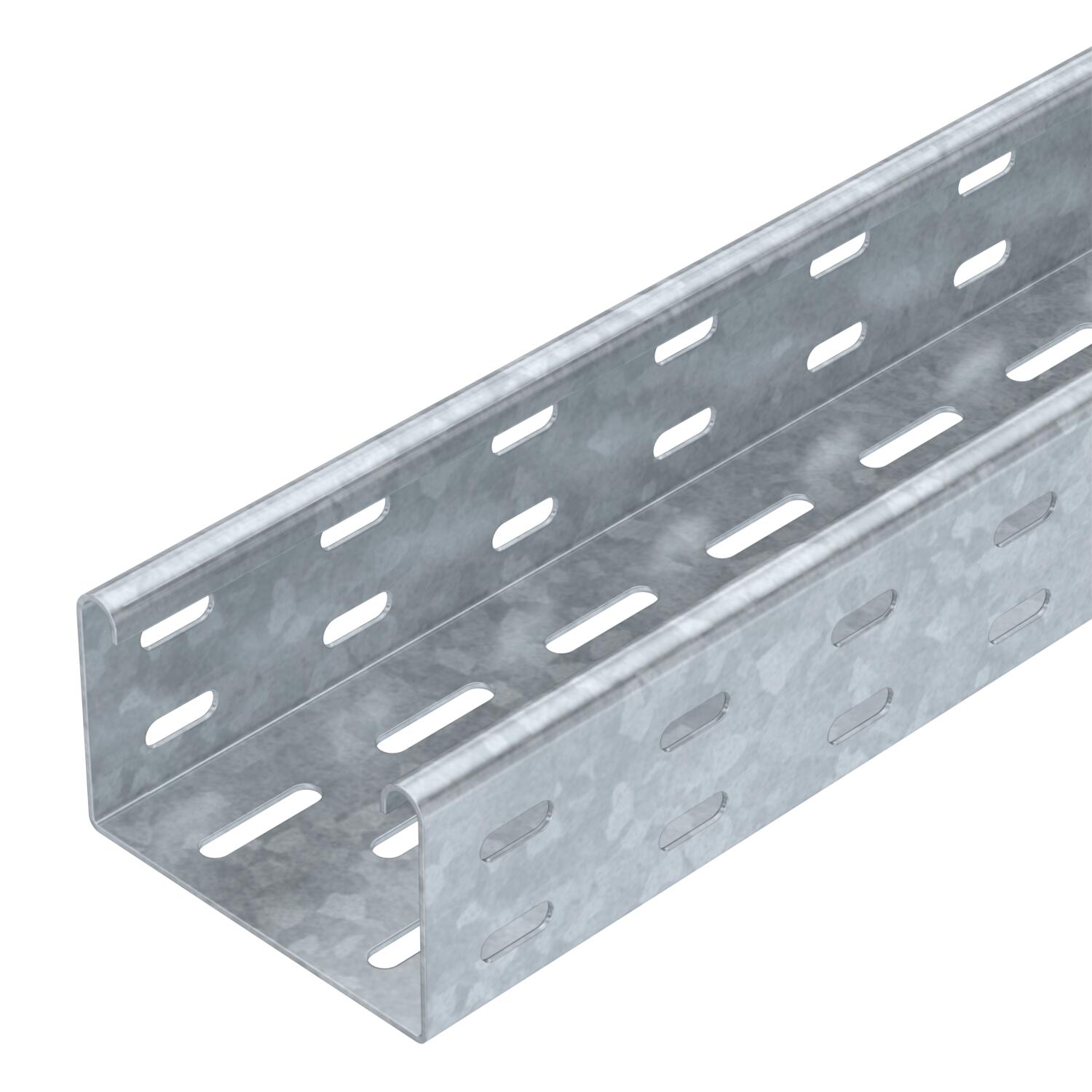

Chemin de câbles SKS 60 FT

Réf. 6056636 | EAN 4012196389957

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1,5 mm

Maintien en fonction

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

SKS 60 = système de chemins de câbles lourd, hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Le chemin de câbles du type SKS peut également être utilisé pour la sécurité de fonctionnement. Pour d'autres informations, se reporter aux systèmes BSS de protection contre les incendies.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	100 mm
Couleur	zinc
Dimension	60x100x3000
Dimension W	100 mm
Dimensions	60 x 100
Distance entre supports 2,0m	1,8 kN/m
Distance entre supports 1,5m	2,65 kN/m
Distance entre supports 2,5m	1,15 kN/m
Distance entre supports 3,0m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	6,2499 kg CO2e / 1 Mètre
Épaisseur de tôle	1,5 mm
Épaisseur de tôle	0,06 in
Hauteur	2 in
Hauteur	60 mm
Largeur	4 in

Largeur	100 mm
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	oui
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse normalisée
Schéma de perçage NATO	non
Section utile	58 cm²
Section utile	5800 mm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKS 610 FT	3000 mm	100 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6056733	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	RLVK 60 FT	6067603	Pièce	10 Pièce
Couvre-joint DD	SSLB 100 DD	7070306	Pièce	20 Pièce
Couvercle avec verrou tournant FT	DRL 100 FT	6051340	m	3 m
Coude à 45° 60 FT	RB 45 610 FT	6036130	Pièce	1 Pièce
Coude à 90° 60 FT	RB 90 610 FT	6036590	Pièce	1 Pièce
Coude à angle réglable 60 FT	RB W 610 FT	6037120	Pièce	1 Pièce
Dérivation à monter 60 FT	RAA 610 FT	6042211	Pièce	1 Pièce
Pièce en T 60 FT	RT 610 FT	6038130	Pièce	1 Pièce
Croix 60 FT	RK 610 FT	7027411	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 100 DD	6052703	m	3 m
Séparateur 60 DD	TSG 60 DD	6062327	m	3 m
