Clamp clip 2056 H-foot, 1-fold, metal pressure sleeve, A2 12 | 16 | 3
morepic-1 morepic-2

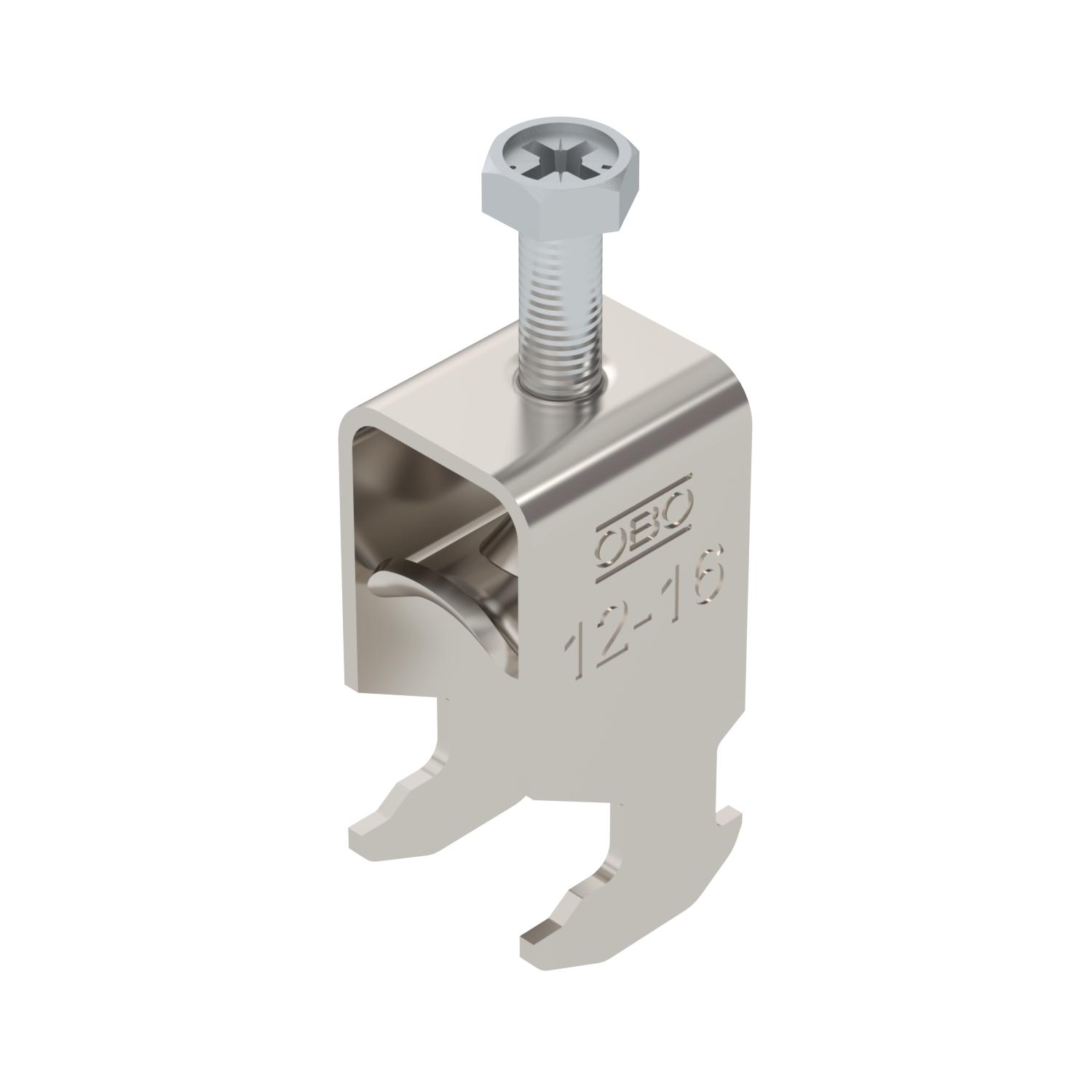

Clamp clip 2056 H-foot, 1-fold, metal pressure sleeve, A2

Réf. 1186109 | EAN 4012196848881

Description du produit
Description du produit
Clamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Ouverture : 16-17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
  • Classe de sécurité de fonctionnement E30
  • Function maintenance class E60
  • Classe de sécurité de fonctionnement E90
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique
  • Packaging made entirely from recycled cardboard

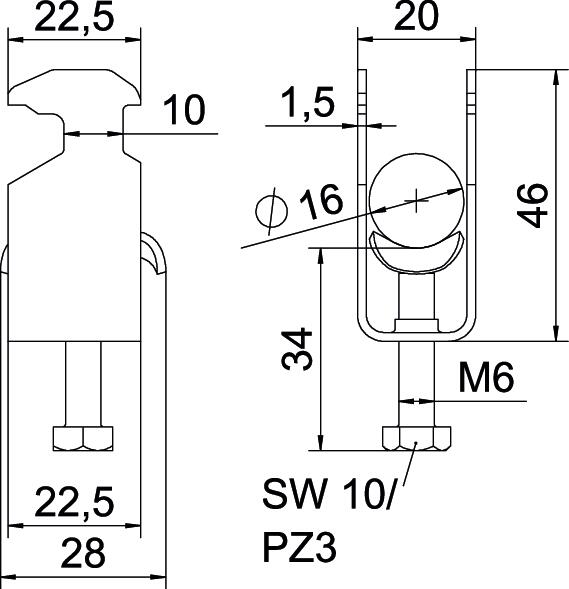

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque Non
Avec gouttière en métal oui
Avec gouttière en plastique non
Cote A 22,5 mm
Cote B 20 mm
Cote C 28 mm
Cote L 34 mm
Cote t 1,5 mm
Dimension 12-16mm
Dimension G (mm) M6
Dimension H 46 mm
Empreinte CO2 (GWP) du berceau à la porte 0,2193 kg CO2e / 1 Pièce
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 46 mm
Largeur 20 mm
Longueur 22,5 mm
Longueur dimensions extérieures 28 mm
Maintien en fonction oui
Matériau acier inoxydable 1.4301
Matériau de la plaque acier inoxydable
Max. Couple de serrage 3 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 16 mm
Plage de serrage D min. 12 mm
pour diamètre de tube max. 16 mm
pour diamètre de tube min. 12 mm
Pour rail avec largeur de fente (avec intervalle) max. 17 mm
Pour rail avec largeur de fente (avec intervalle) min. 16 mm
Qualité du matériau de la plaque Acier inoxydable 304 (1.4301)
Sans halogène oui
Supplément matériau Acier inoxydable
Supplément surface non traité
Surface nu, traité
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. Max. Couple de serrage Réf. Quantité Plus petite unité de vente
BS-H1-M-12 A2 8 mm 12 mm 3 Nm 1186102
50 Pièce
BS-H1-M-16 A2 12 mm 16 mm 3 Nm 1186109
50 Pièce
BS-H1-M-22 A2 16 mm 22 mm 3 Nm 1186116
50 Pièce
BS-H1-M-28 A2 22 mm 28 mm 3 Nm 1186122
25 Pièce
BS-H1-M-34 A2 28 mm 34 mm 3 Nm 1186129
25 Pièce
BS-H1-M-46 A2 40 mm 46 mm 5 Nm 1186142
25 Pièce
BS-H1-M-52 A2 46 mm 52 mm 5 Nm 1186149
25 Pièce
BS-H1-M-58 A2 52 mm 58 mm 5 Nm 1186156
15 Pièce
BS-H1-M-64 A2 58 mm 64 mm 5 Nm 1186162
15 Pièce
BS-H1-M-70 A2 64 mm 70 mm 5 Nm 1186169
15 Pièce
BS-H1-M-76 A2 70 mm 76 mm 5 Nm 1186176
10 Pièce
