Clamp clip 2056 H-foot, 1-fold, metal pressure sleeve, FT
Réf. 1186002 | EAN 4012196846900
- Description du produit
-

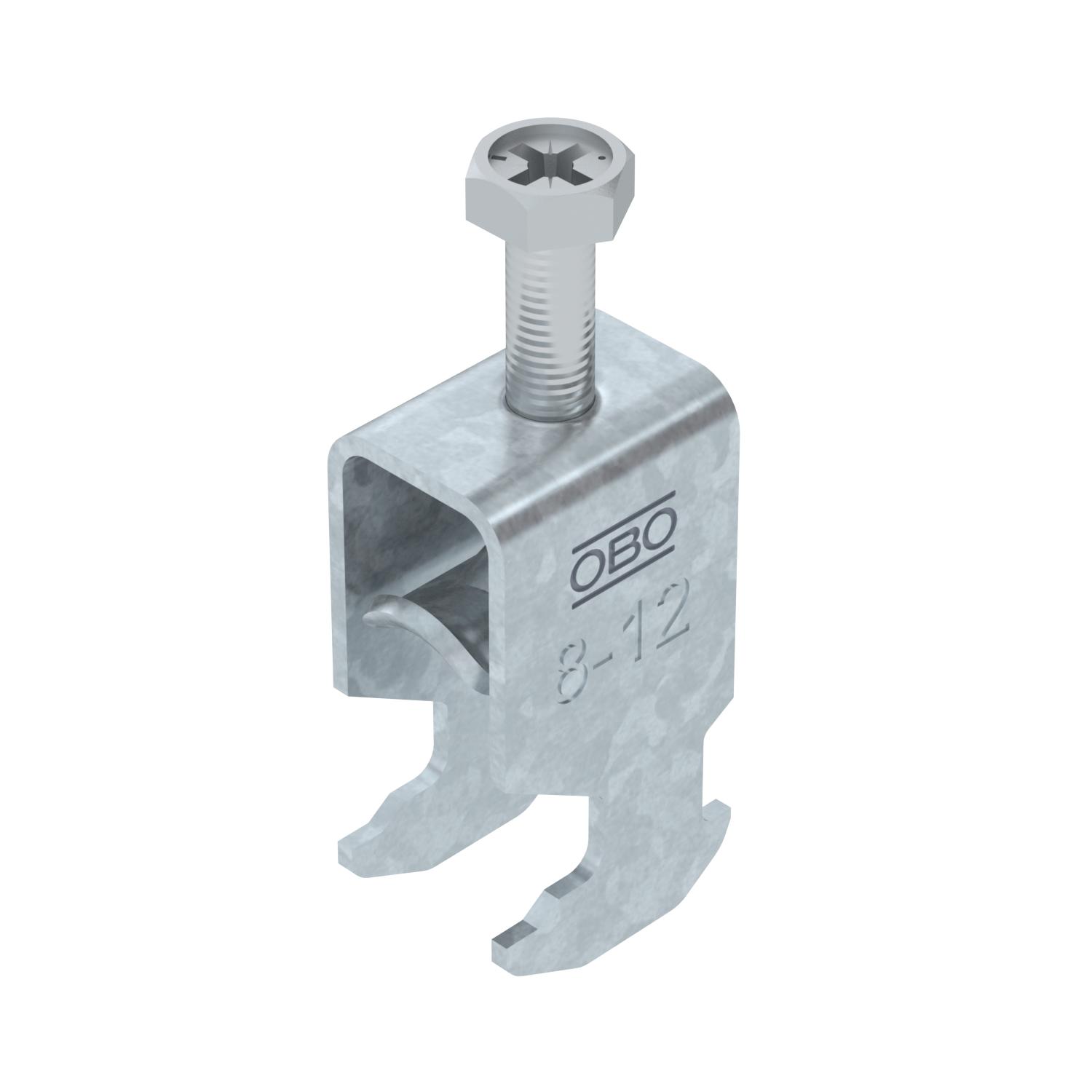

Description du produitClamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. The counter-sleeve must be ordered separately.
-
- Caractéristiques techniques
-
Caractéristiques techniques

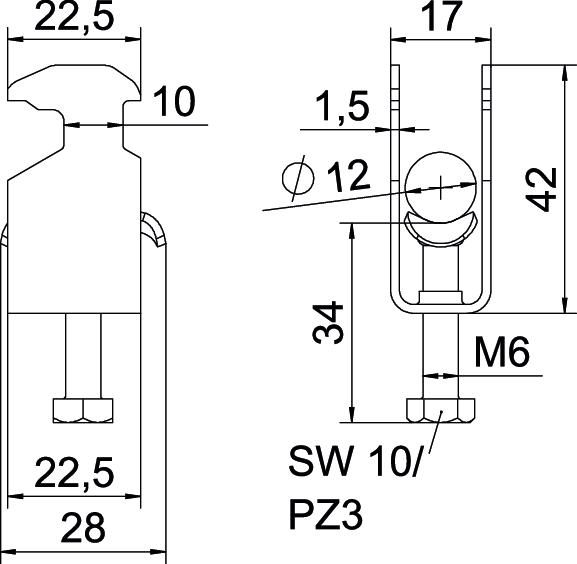

Avec contre-plaque Non Avec gouttière en métal oui Avec gouttière en plastique non Cote A 22,5 mm Cote B 17 mm Cote C 28 mm Cote L 34 mm Cote t 1,5 mm Dimension 08-12mm Dimension G (mm) M6 Dimension H 42 mm Empreinte CO2 (GWP) du berceau à la porte 0,0877 kg CO2e / 1 Pièce Épaisseur de tôle 1,5 mm Filetage M6 Hauteur 42 mm Largeur 17 mm Longueur 22,5 mm Longueur dimensions extérieures 28 mm Maintien en fonction oui Matériau Acier Matériau de la plaque Acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour diamètre de tube max. 12 mm pour diamètre de tube min. 8 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Sans halogène oui Supplément matériau Acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
- Téléchargements
-
Fiche technique BS-H1-M-12 FT / 1186002 , 0.20MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-H1-M-12 FT / 1186002 , 0.10MB , pdfDéclaration du fabricant BS-H1-M-12 FT / 1186002 , 0.20MB , pdfDéclaration de conformité du Royaume-Uni BS-H1-M-12 FT / 1186002 , 0.09MB , pdfREACH Déclaration de conformité BS-H1-M-12 FT / 1186002 , 0.12MB , pdfRoHS Déclaration de conformité BS-H1-M-12 FT / 1186002 , 0.13MB , pdfInstructions de montage Clamp clip H foot, metal , 3.04MB , pdf
