Clamp clip 2056 N-foot, 1-fold, plastic pressure sleeve, FT
Réf. 1187220 | EAN 4012196852819
- Description du produit
-

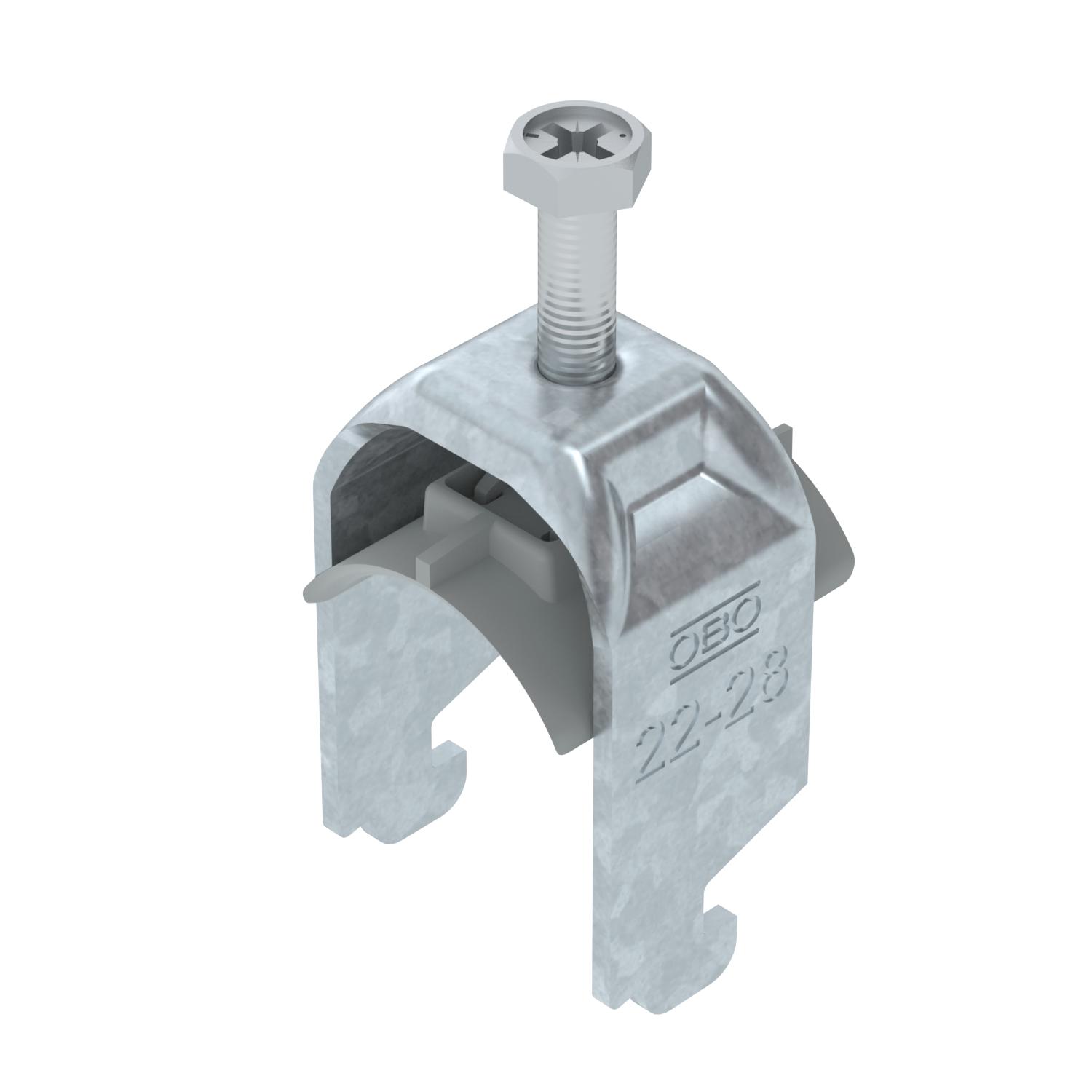

Description du produitClamp clip with N-foot, plastic pressure sleeve made of polypropylene. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For slot width 11‒12 mm With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.
-
- Caractéristiques techniques
-
Caractéristiques techniques

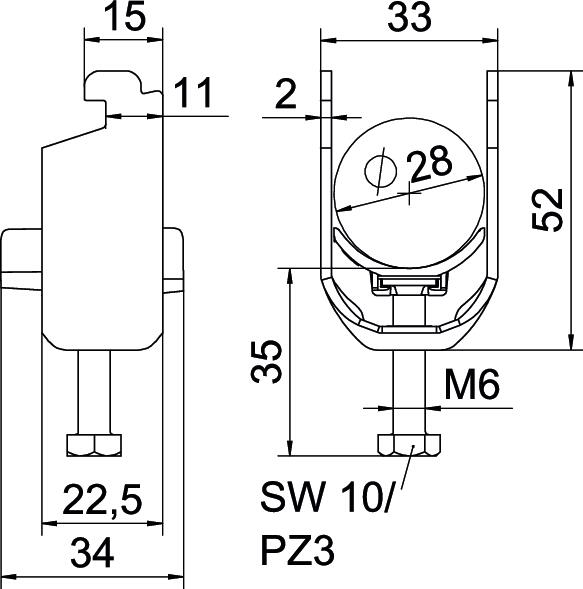

Avec contre-plaque Non Avec gouttière en plastique oui Cote A 22,5 mm Cote B 33 mm Cote C 34 mm Cote L 35 mm Cote t 2 mm Dimension 22-28mm Dimension G (mm) M6 Dimension H 52 mm Empreinte CO2 (GWP) du berceau à la porte 0,1167 kg CO2e / 1 Pièce Épaisseur de tôle 2 mm Filetage M6 Hauteur 52 mm Largeur 33 mm Longueur 22,5 mm Longueur dimensions extérieures 34 mm Matériau Acier Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 28 mm Plage de serrage D min. 22 mm pour diamètre de tube max. 28 mm pour diamètre de tube min. 22 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau Acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-N1-K-28 FT / 1187220 , 0.18MB , pdfDéclaration de conformité UE BS-N1-K-28 FT / 1187220 , 0.10MB , pdfDéclaration du fabricant BS-N1-K-28 FT / 1187220 , 0.19MB , pdfDéclaration de conformité du Royaume-Uni BS-N1-K-28 FT / 1187220 , 0.09MB , pdfREACH Déclaration de conformité BS-N1-K-28 FT / 1187220 , 0.12MB , pdfRoHS Déclaration de conformité BS-N1-K-28 FT / 1187220 , 0.12MB , pdfInstructions de montage Clamp clip N foot, plastic , 3.10MB , pdf
