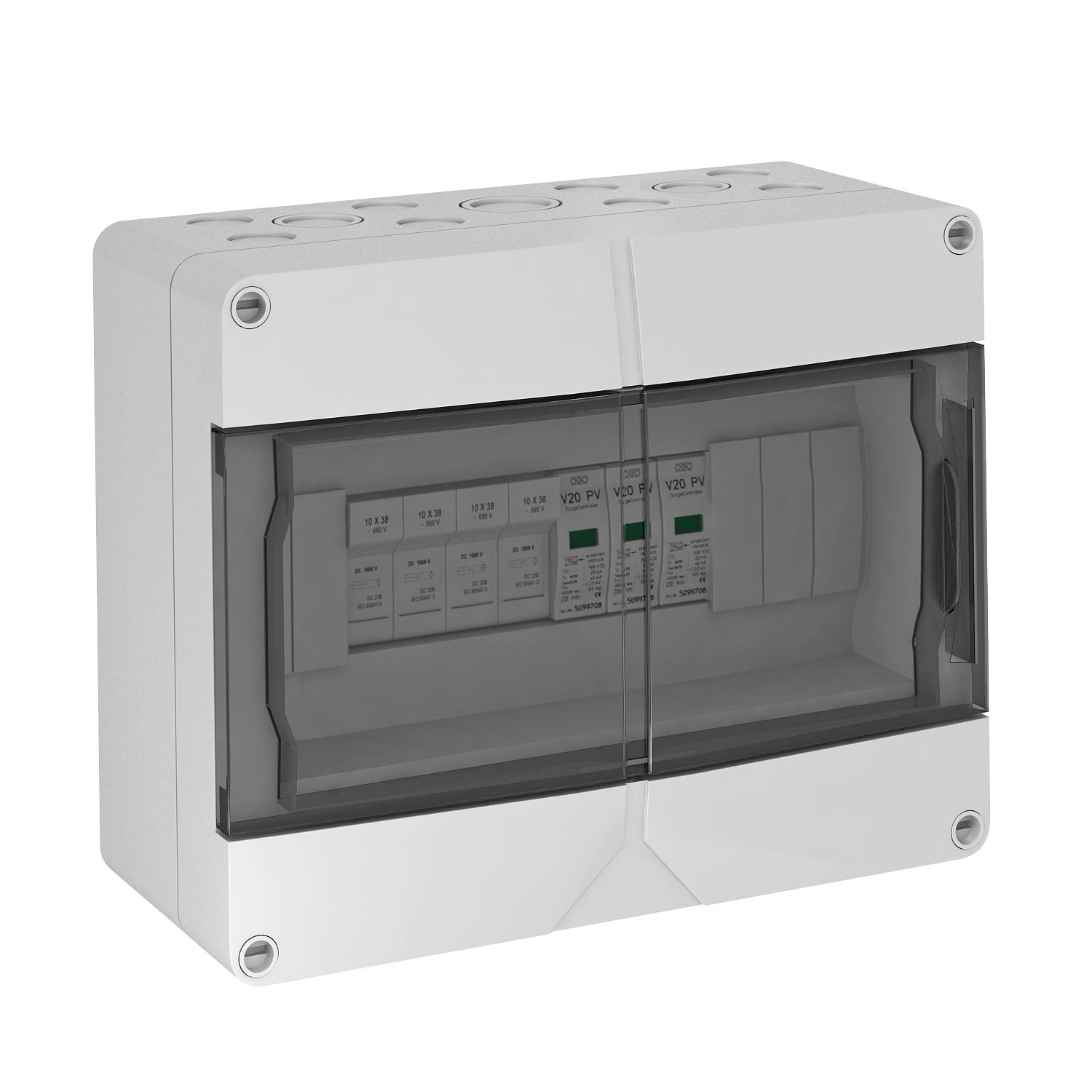

Coffret de protection PV avec 4 fusibles 10 A
Réf. 5088651 | EAN 4012195780717
- Description du produit
-
Description du produitSolution système avec fusibles photovoltaïques pour onduleurs photovoltaïques avec un tracker MPP

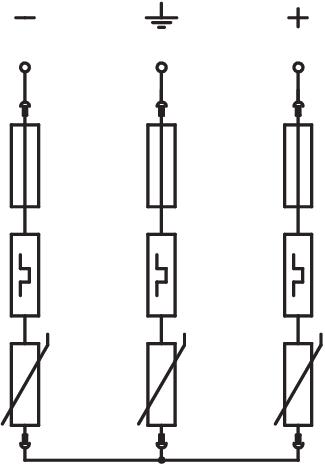

• Commutation en Y résistante aux défauts selon VDE 0100-712 (50539-12)
• faible niveau de protection en courant continu : < 4,0 kV (Uoc max = 1000V DC avec V20-C/0-500PV)
• (+) Pôles protégés par 4 fusibles pour installations photovoltaïques 10 x 38 mm 10 A, 1000 V CC
• 4 (-) pôles branchés en parallèle dsur les bornes jusqu’à 6 mm² dans le boîtier, jusqu’à 30A DC par borne
• Prémonté dans le boîtier en polycarbonate (IP65), résistant aux U.V., pour l’extérieur, avec set de vissage
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
-

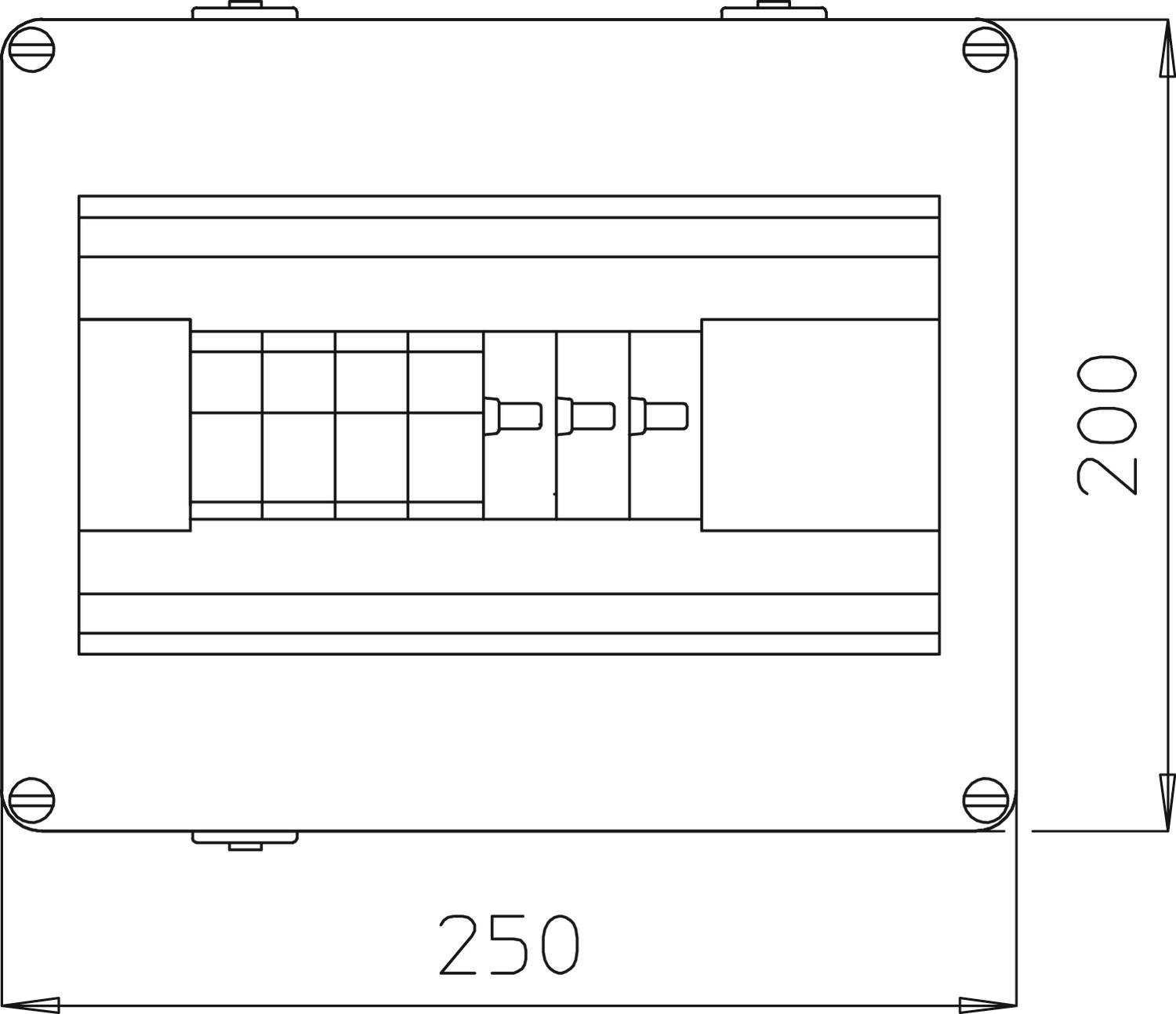

- Caractéristiques techniques
-
Possibilités de raccordement
Anschlussart Generatoranschlusskasten Tension spring terminal Autre type de réseau non Avec interrupteur sectionneur équipé Non Couleur gris clair; RAL 7035 Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge nominal (8/20) 20 kA Dimension 1000V DC Empreinte CO2 (GWP) du berceau à la porte 2,3932 kg CO2e / 1 Pièce Entries per MPPT 4 Exits per MPPT 4 Fonction de contrôle Non Indice de protection IP65 Max. courant de sortie 30 A Max. Courant d’entrée par chaîne 30 A Max. Tension d’entrée DC 1000 V Modèle Type 2 dans boîtier avec 4 fusibles pour installations photovoltaïques (10 A) Nombre d'entrées 4 Nombre d’entrées de câbles 16 Nombre d’entrées de chaîne 4 Number of MPPTs 1 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Pour taille du fusible 10x38 mm Profondeur 122 mm Protection des chaînes 1 pôles Protection entrée 10 A Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 6 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 0,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 1000 V Type d'entrée vissage Type de montage prémonté dans le boîtier Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type de sécurité pPT (protection photovoltaïque totale) Type du réseau DC Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
