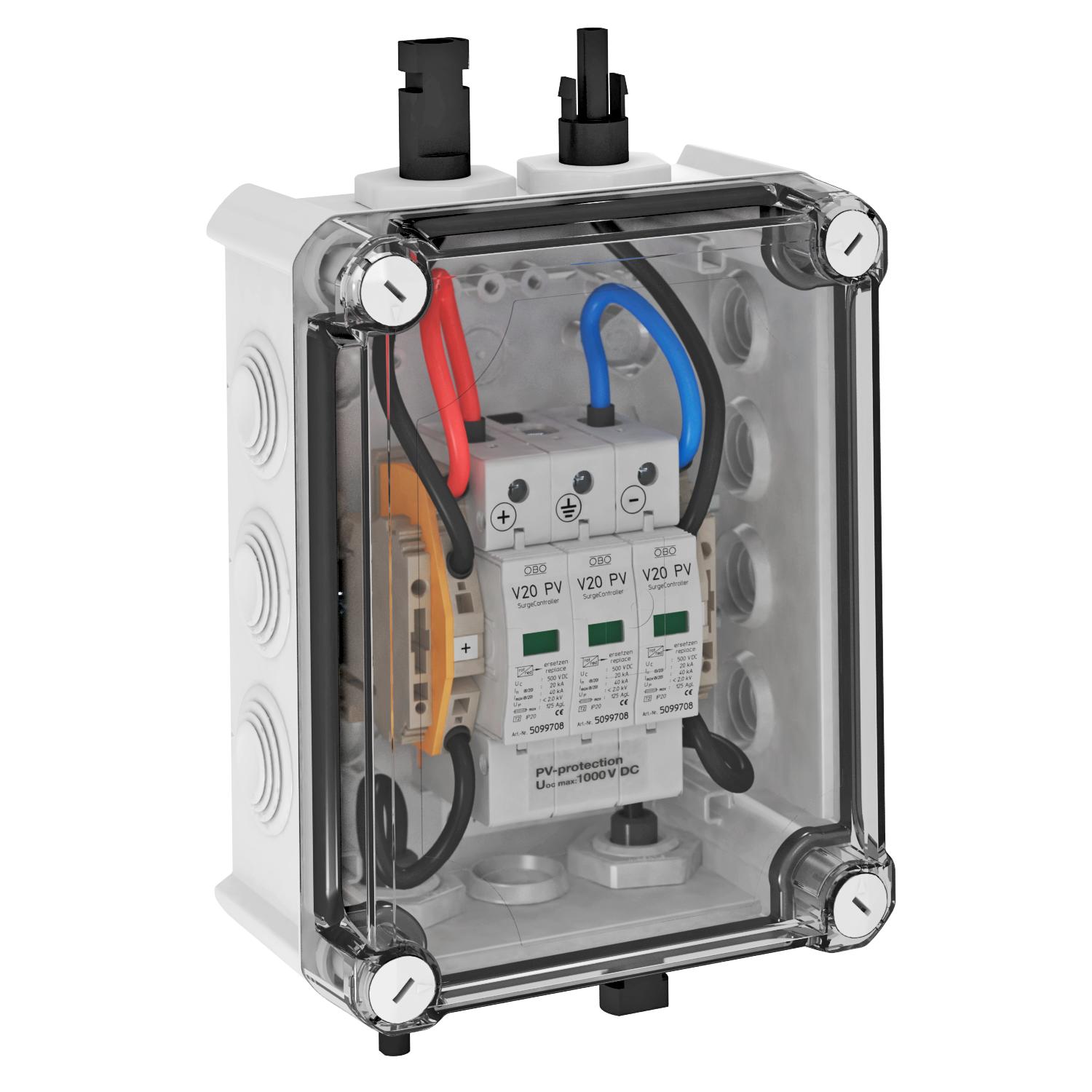

Coffret de protection PV type 2 avec connecteur MC4 pour onduleur PV à 1 tracker MPP, 1000 V CC IP66

Coffret de protection PV type 2 avec connecteur MC4 pour onduleur PV à 1 tracker MPP, 1000 V CC

Réf. 5088554 | EAN 4012196816095

Réf. / Type

Indice de protection	IP66

Description du produit

Description du produit

Solution système de type 2 avec connecteur mâle MC4 pour onduleurs PV avec un tracker MPP

• Parafoudre à varistance, enfichable avec dispositif de coupure avec câblage en Y résistant aux défauts selon la norme VDE 0100-712 (50539-12)
• faible niveau de protection en courant continu : <4,0 kV (Uoc max = 1000V CC avec V20-C/0-500PV)
• une entrée de chaine PV(connecteur MC4) sur une entrée MPP-WR, jusqu’à 30A CC par borne
• prémonté dans le boîtier en polycarbonate (IP66), résistant aux U.V. pour l'utilisation en extérieur

Protection en courant continu de l’onduleur d’installations photovoltaïques

En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !

Caractéristiques techniques

Possibilités de raccordement

Anschlussart Generatoranschlusskasten	MC4
Autre type de réseau	non
Avec interrupteur sectionneur équipé	Non
Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Couleur	gris clair; RAL 7035
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	1000V DC
Empreinte CO2 (GWP) du berceau à la porte	3,7933 kg CO2e / 1 Pièce
Entries per MPPT	1
Exits per MPPT	1
Fonction de contrôle	Non
Indice de protection	IP66
Max. courant de sortie	30 A
Max. Courant d’entrée par chaîne	30 A
Max. Tension d’entrée DC	1000 V
Max. Tension PV	1000 V
Modèle	3
Modèle	Pour un tracker MPP et avec raccordement MC4
Nombre d'entrées	1
Nombre de pôles	3
Nombre d’entrées de câbles	4
Nombre d’entrées de chaîne	1
Number of MPPTs	1
Plage de températures d’utilisation max.	80 °C

Plage de températures d’utilisation min.	-40 °C
Profondeur	94 mm
Protection des chaînes	Sans
Protection max contre les surintensités côté réseau	125
Report d'alarme	non
Résistance aux courts-circuits	oui
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1000 V
Type d'entrée	MC4
Type de montage	prémonté dans le boîtier
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	autres
Type selon EN 61643-11	Type 2
ZPF	1→2
