Coffret de raccordement du générateur de type 2 avec connecteur MC4 pour 2 x 1 chaîne IP66

Coffret de raccordement du générateur de type 2 avec connecteur MC4 pour 2 x 1 chaîne

Réf. 5088556 | EAN 4012196816088

Réf. / Type	5088556 / PVG-C1000S110

Indice de protection	IP66

Description du produit

Description du produit

Solution système type 2 avec connecteur mâle MC4 pour onduleur photovoltaïque avec 2 trackers MPP séparés

• Parafoudre à varistance, enfichable avec dispositif de coupure à circuit en Y résistant aux défauts selon VDE 0100-712 (50539-12)
• Niveau de protection CC bas : < 4,0 kV (Uoc max = 1 000 V CC avec V20-C+C/0-500PV)
• Une entrée de chaîne photovoltaïque (connecteur enfichable MC4) sur chaque entrée WR-MPP, jusqu’à 30 A CC par borne
• Prémonté dans un boîtier en polycarbonate (IP66), résistant aux UV pour une utilisation en extérieur

Pour la protection CC de l’onduleur dans des installations photovoltaïques.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !

Caractéristiques techniques

Possibilités de raccordement

Anschlussart Generatoranschlusskasten	MC4
Autre type de réseau	non
Avec interrupteur sectionneur équipé	Non
Calibre de fusible maximum	125 A
Couleur	gris clair; RAL 7035
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	1000V DC
Empreinte CO2 (GWP) du berceau à la porte	5,8233 kg CO2e / 1 Pièce
Entries per MPPT	1
Exits per MPPT	1
Fonction de contrôle	Non
Indice de protection	IP66
Max. courant de sortie	30 A
Max. Courant d’entrée par chaîne	30 A
Max. Tension d’entrée DC	1000 V
Max. Tension PV	1000 V
Modèle	Pour deux trackers MPP et avec raccordement MC4
Nombre d'entrées	1
Nombre de pôles	3
Nombre d’entrées de câbles	4
Nombre d’entrées de chaîne	1
Number of MPPTs	2
Plage de températures d’utilisation max.	80 °C

Plage de températures d’utilisation min.	-40 °C

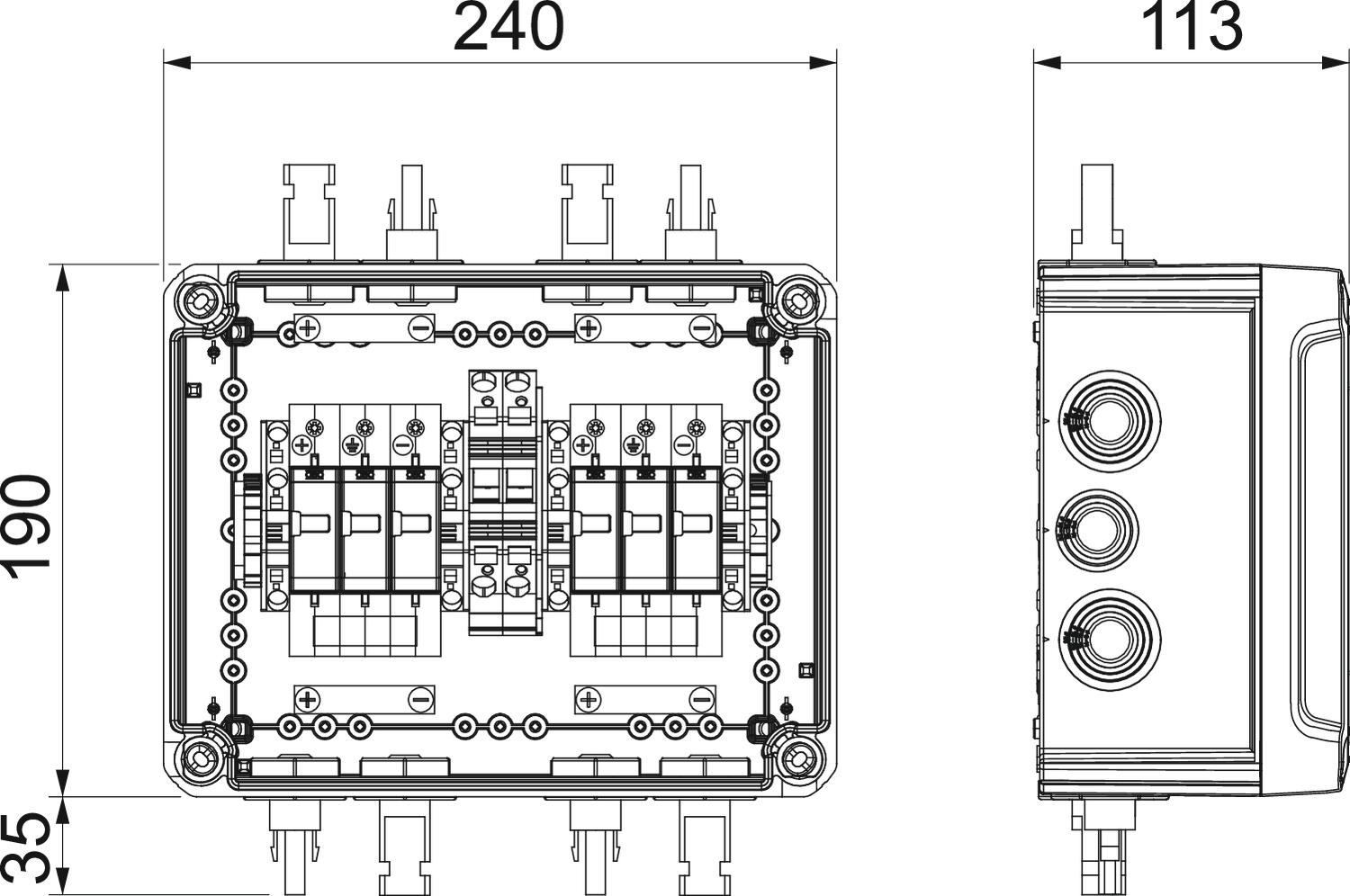

Profondeur	113 mm
Protection des chaînes	Sans
Protection max contre les surintensités côté réseau	125
Report d'alarme	non
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1000 V
Type d'entrée	MC4
Type de montage	prémonté dans le boîtier
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	DC
Type selon EN 61643-11	Type 2
ZPF	1→2
