Coffret VG avec MCD 50-B/3+1
Réf. 5096875 | EAN 4012195362036
- Description du produit
-

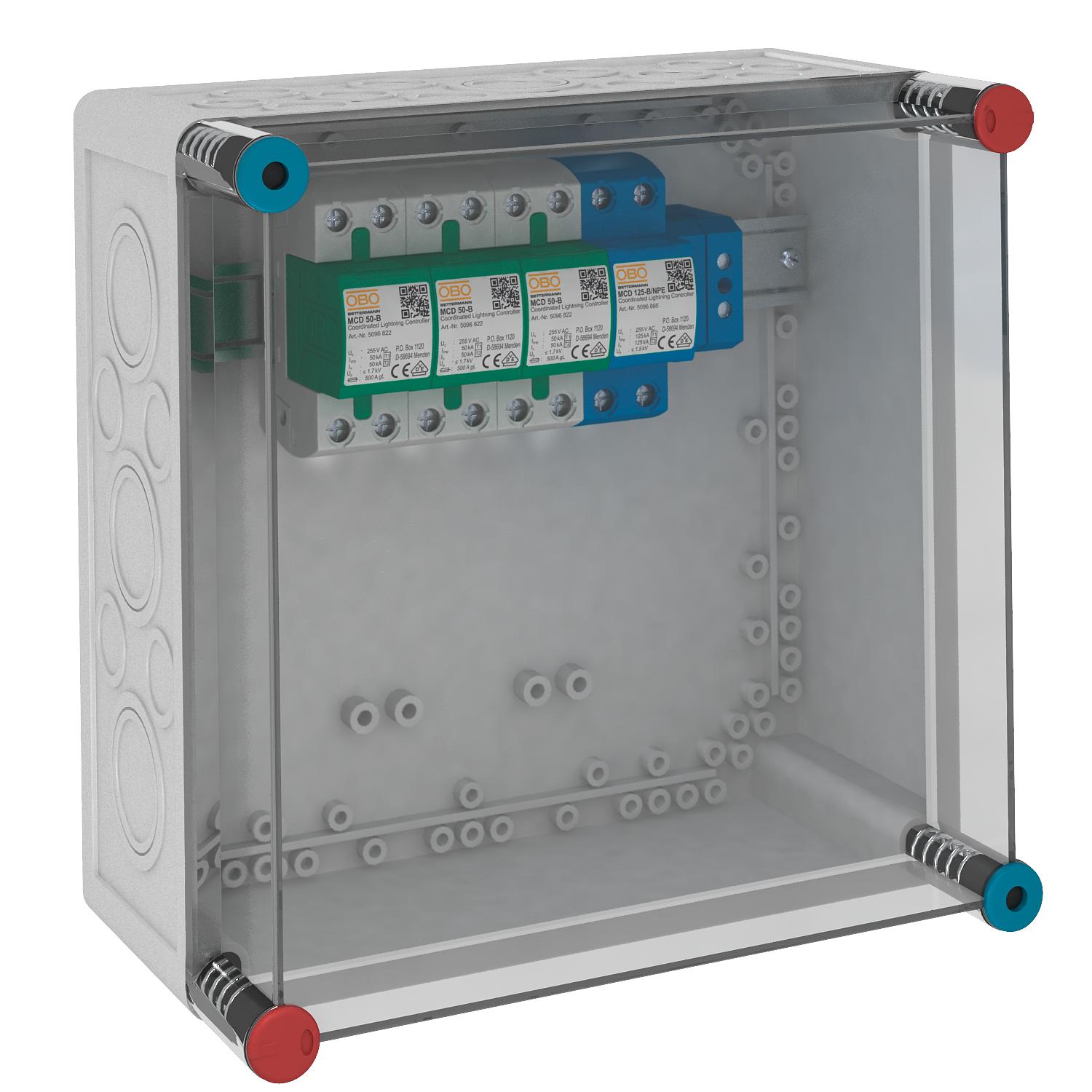

Description du produitParafoudre combiné pré-installé dans un coffret IP65 à utiliser dans les réseaux TN-S et TT.
VG...: Solution de protection par parafoudre de type 1+2 selon la norme DIN EN 61643-11
• Parafoudre MCD 50-B et MCD 125-B/NPE monté dans le coffret isolant IP65, plombable
• Courant de choc de décharge 125 kA (10/350 µs), testé par le BET
• Correspond aux exigences de la directive VDE-AR-N 4100
• Niveau de protection < 1,7kV (L-N) et < 1,5kV (N-PE)
• Éclateurs blindés et sans soufflage d'arc
• Convient aux systèmes réseau TN-C et TT
Exemple d’application : Installation dans la zone du précompteur conformément à la norme VDE-AR-N 4100.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 500 A Capacité de coupure de courant de suite (eff) [N-PE] 25 kA Classe d'essais type 1 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 125 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 125 kA Dimension 255V Empreinte CO2 (GWP) du berceau à la porte 9,332 kg CO2e / 1 Pièce Indice de protection IP65 Modèle 3+N/PE Niveau de protection [L-N] ≤1,7 Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Protection max contre les surintensités côté réseau 500 Report d'alarme non Résistance aux courts-circuits 25 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage prémonté dans le boîtier Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique MCD 50-B 3+1-VG / 5096875 , 0.35MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE MCD 50-B 3+1-VG / 5096875 , 0.13MB , pdfREACH Déclaration de conformité MCD 50-B 3+1-VG / 5096875 , 0.12MB , pdfRoHS Déclaration de conformité MCD 50-B 3+1-VG / 5096875 , 0.13MB , pdfApprobation VDE symbol approval NPE , 0.27MB , pdfApprobation Homologation VDE MCD-50 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdf
