Coffret VG avec MCD 50-B/3
Réf. 5096874 | EAN 4012195362029
- Description du produit
-

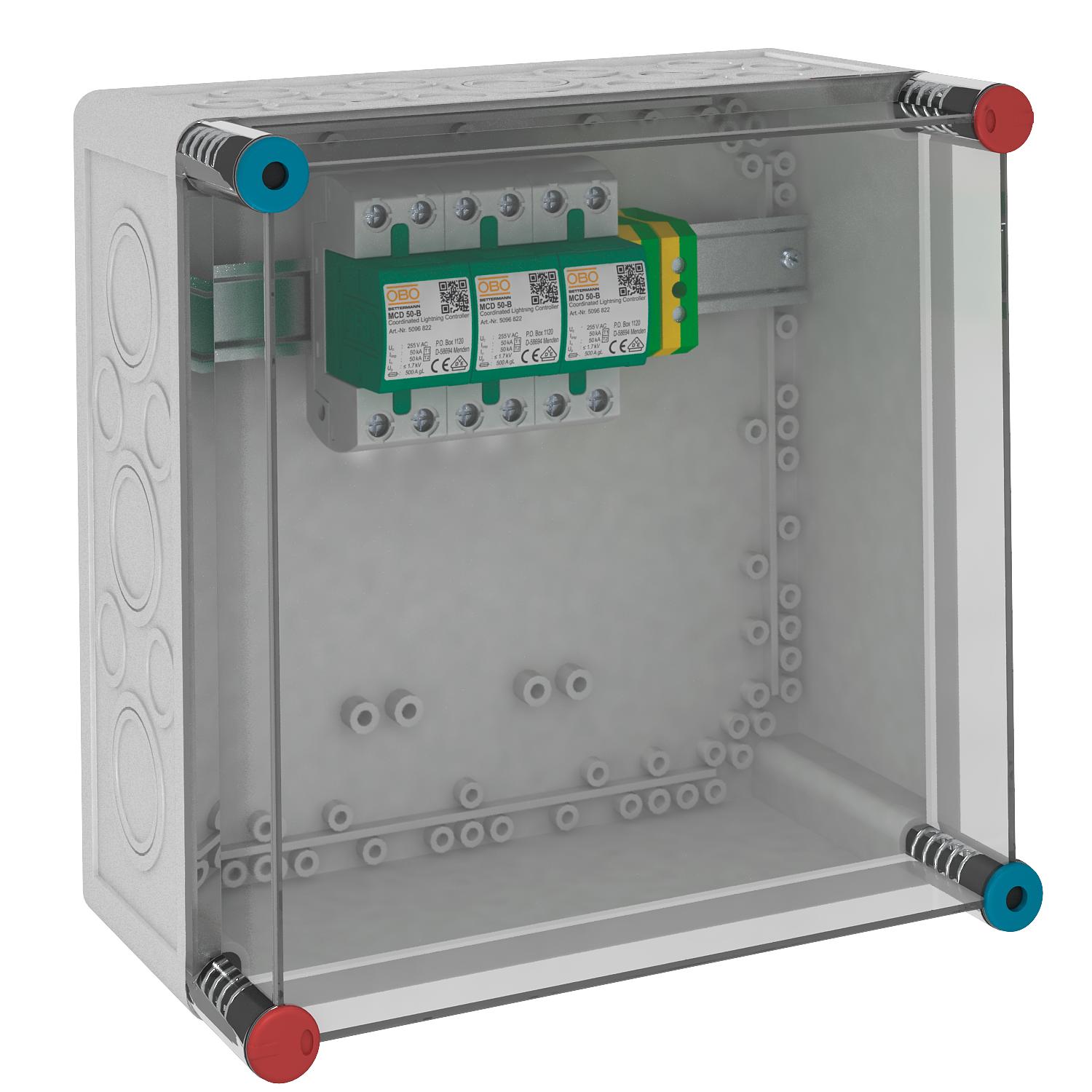

Description du produitParafoudre combiné pré-installé dans un coffret IP65 à utiliser dans les réseaux TN-C.
VG...: Système de protection parafoudre combiné type 1+2 selon la norme EN 61643-11.
• Parafoudre MCD 50-B monté dans le coffret isolant IP65, plombable
• Courant pulsé 150 kA (10/350 µs) / 50 kA (10/350) par pôle, testé par le BET
• Niveau de protection 1,7 kV
• Éclateurs blindés et sans soufflage d'arc
• Convient aux systèmes réseau TN-C
Exemple d’application : Installation dans la zone du précompteur conformément à la norme VDE-AR-N 4100.
-
- Caractéristiques techniques
-
Caractéristiques techniques

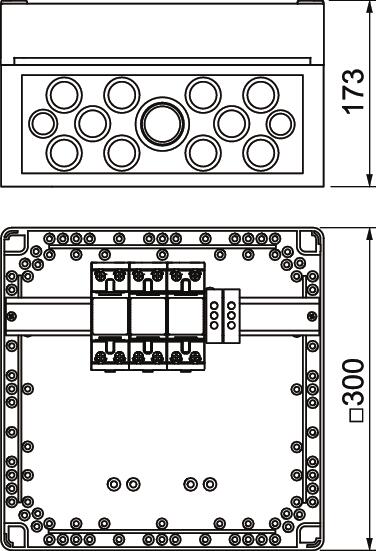

Calibre de fusible maximum 500 A Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 150 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 150 kA Dimension 255V Empreinte CO2 (GWP) du berceau à la porte 6,7355 kg CO2e / 1 Pièce Hauteur 170 mm Indice de protection IP54 Largeur 300 mm Longueur 300 mm Modèle 3 Niveau de protection [L-N] ≤1,7 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Protection max contre les surintensités côté réseau 500 Report d'alarme oui Résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage prémonté dans le boîtier Type de réseau TN oui Type de réseau TN-C oui Type du réseau TN-C Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
