Collier pour tube avec 4 pattes de fixation 63 | 65 | 94 | 67 | 26

Collier pour tube avec 4 pattes de fixation

Réf. 7202204 | EAN 4012195856603

Réf. / Type

pour diamètre de tube min.

pour diamètre de tube max.

Dimension d min.

Cote d

Dimension h

Description du produit

Description du produit

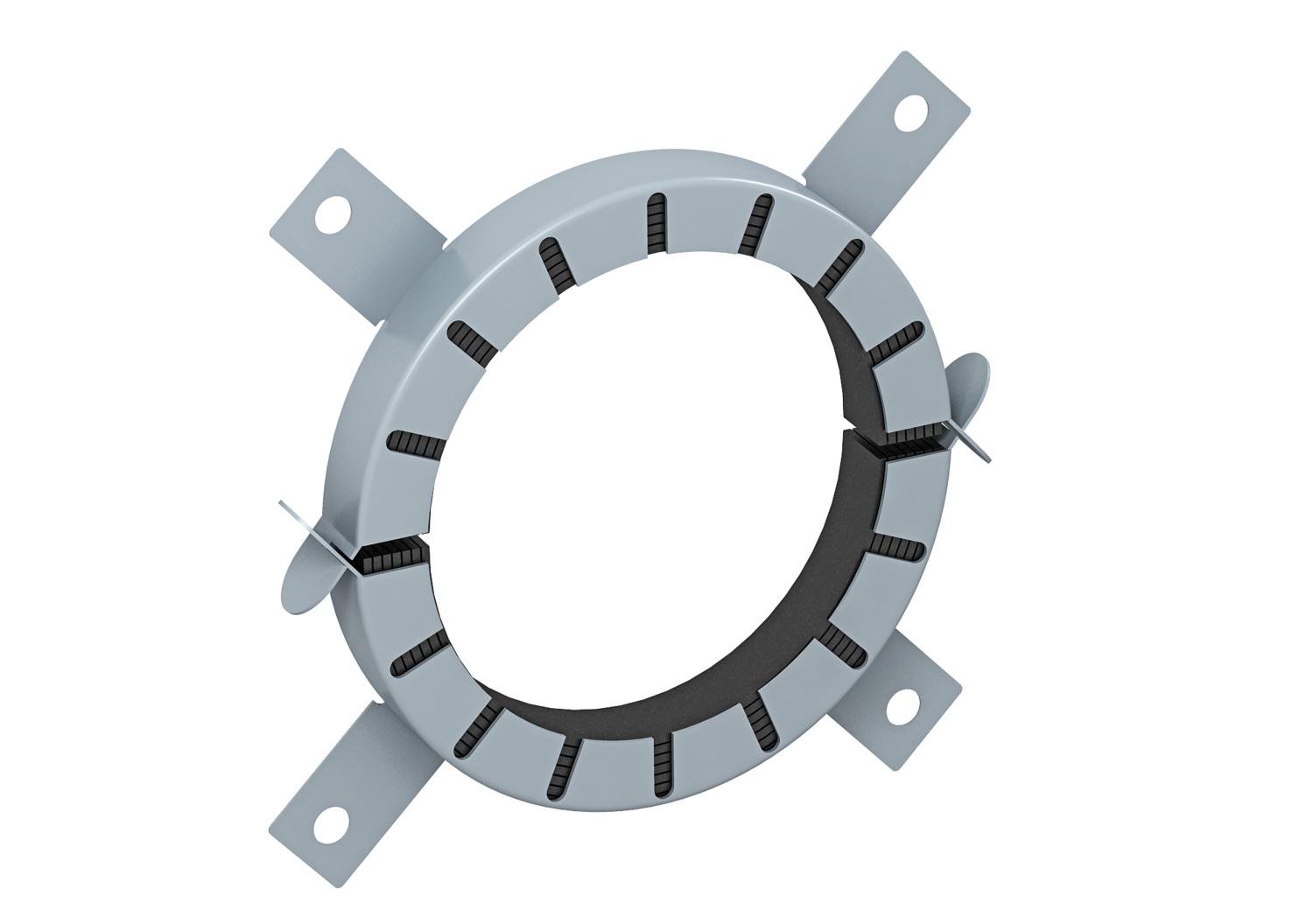

Collier coupe-feu pour tube inflammable.

En cas d’incendie, des inserts coupe-feu intégrés dans le boîtier en tôle d’acier compriment très fortement les tubes thermoplastiques en feu.

Fixation avec chevilles ou tiges filetées M6 jusqu’à la taille 75, ensuite M8.

Caractéristiques techniques

Caractéristiques techniques

Accessoires requis	oui
Couleur	gris
Dimension	Ø63mm

Matériau	Matériau de construction intumescent
pour diamètre de tube max.	65 mm
pour diamètre de tube min.	63 mm

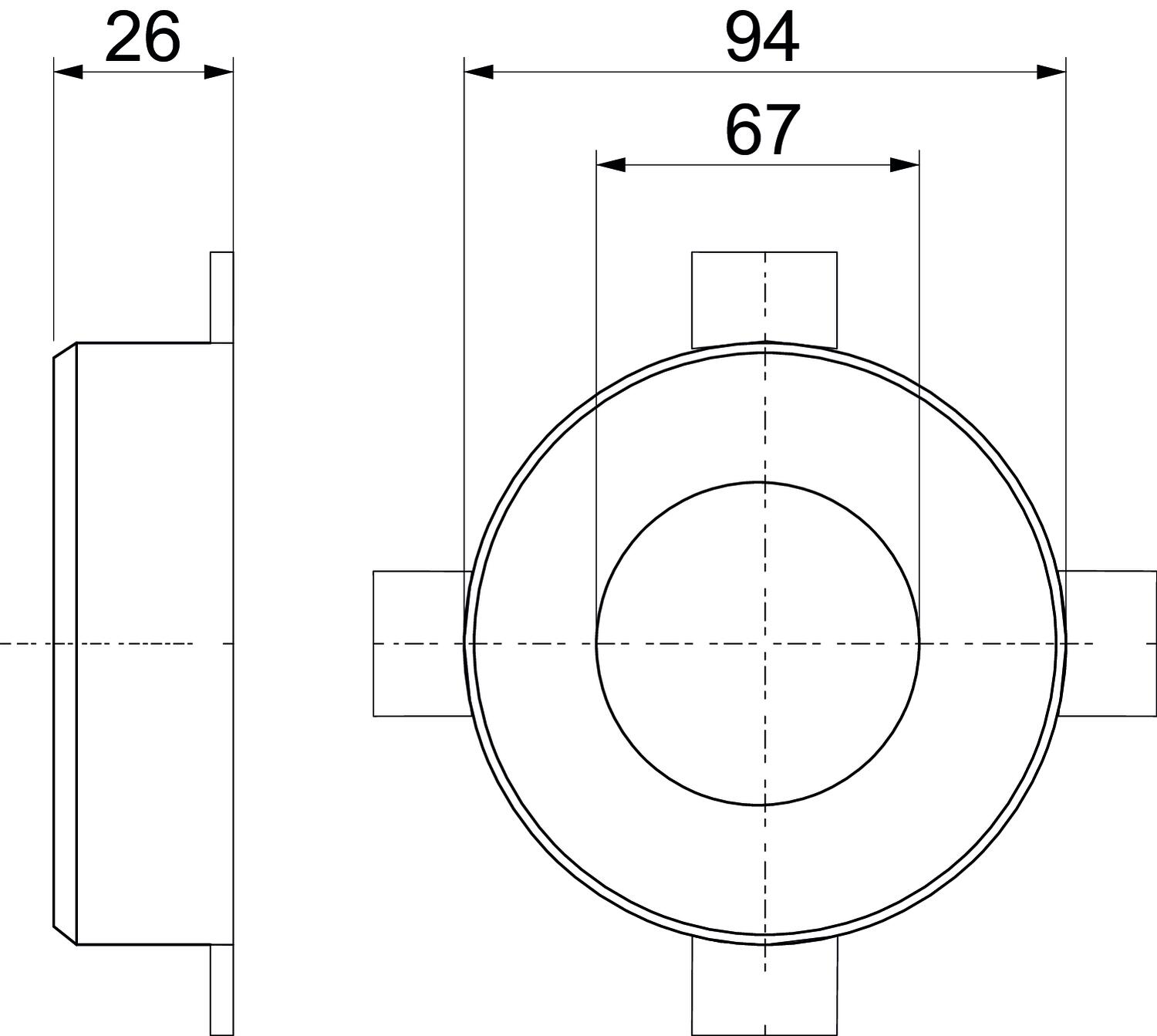

Dimensions

Cote d	67 mm
Dimension d min.	94 mm
Dimension h	26 mm

Hauteur	26 mm
Largeur	94 mm
Longueur	94 mm

Tous les types

Tous les types

Type	pour diamètre de tube min.	pour diamètre de tube max.	Dimension d min.	Cote d	Dimension h	Réf.	Quantité	Plus petite unité de vente
TCX-063	63 mm	65 mm	94 mm	67 mm	26 mm	7202204	Pièce	1 Pièce
TCX-075	75 mm	77 mm	106 mm	79 mm	26 mm	7202205	Pièce	1 Pièce
TCX-090	90 mm	92 mm	132 mm	94 mm	26,6 mm	7202206	Pièce	1 Pièce
TCX-110	110 mm	112 mm	155 mm	114 mm	26,6 mm	7202207	Pièce	1 Pièce
TCX-125	125 mm	127 mm	172 mm	129 mm	40 mm	7202208	Pièce	1 Pièce
