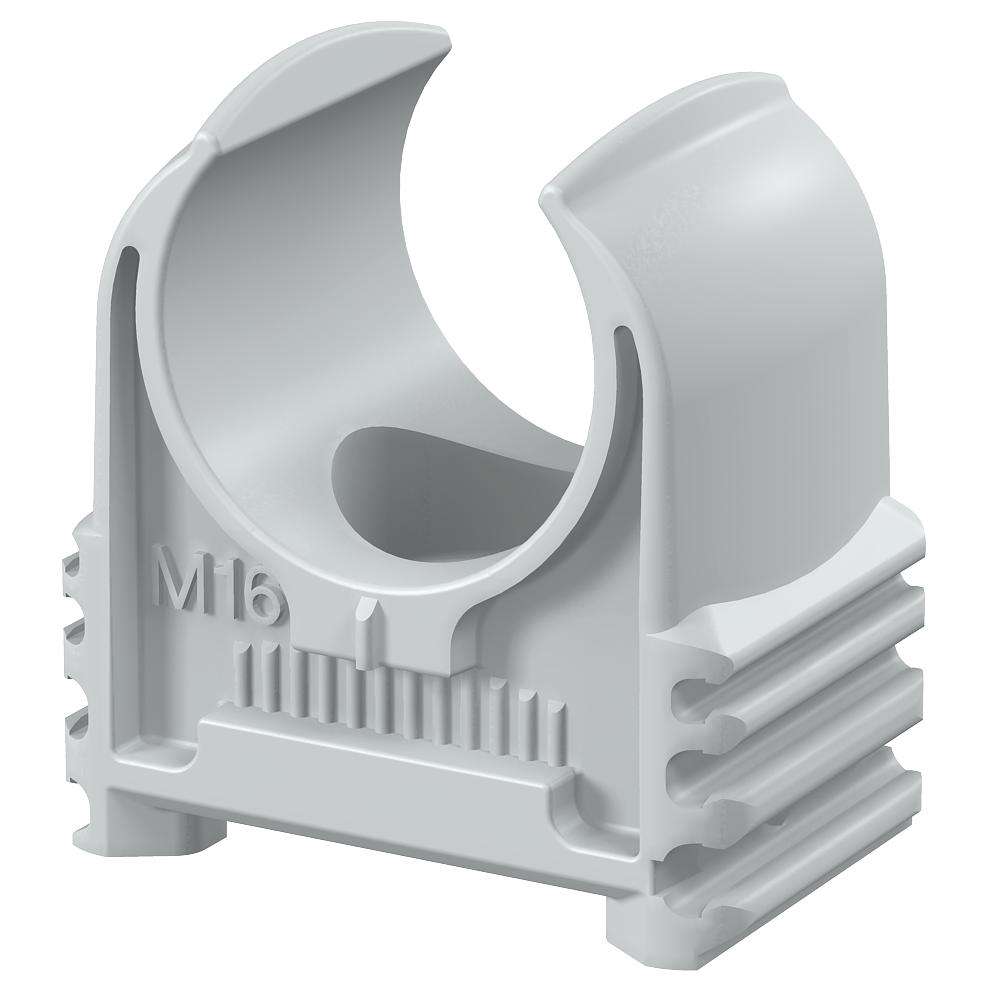

Collier Quick pour cheville emboîtable gris clair
Réf. 2149701 | EAN 4012195931911
- Description du produit
-

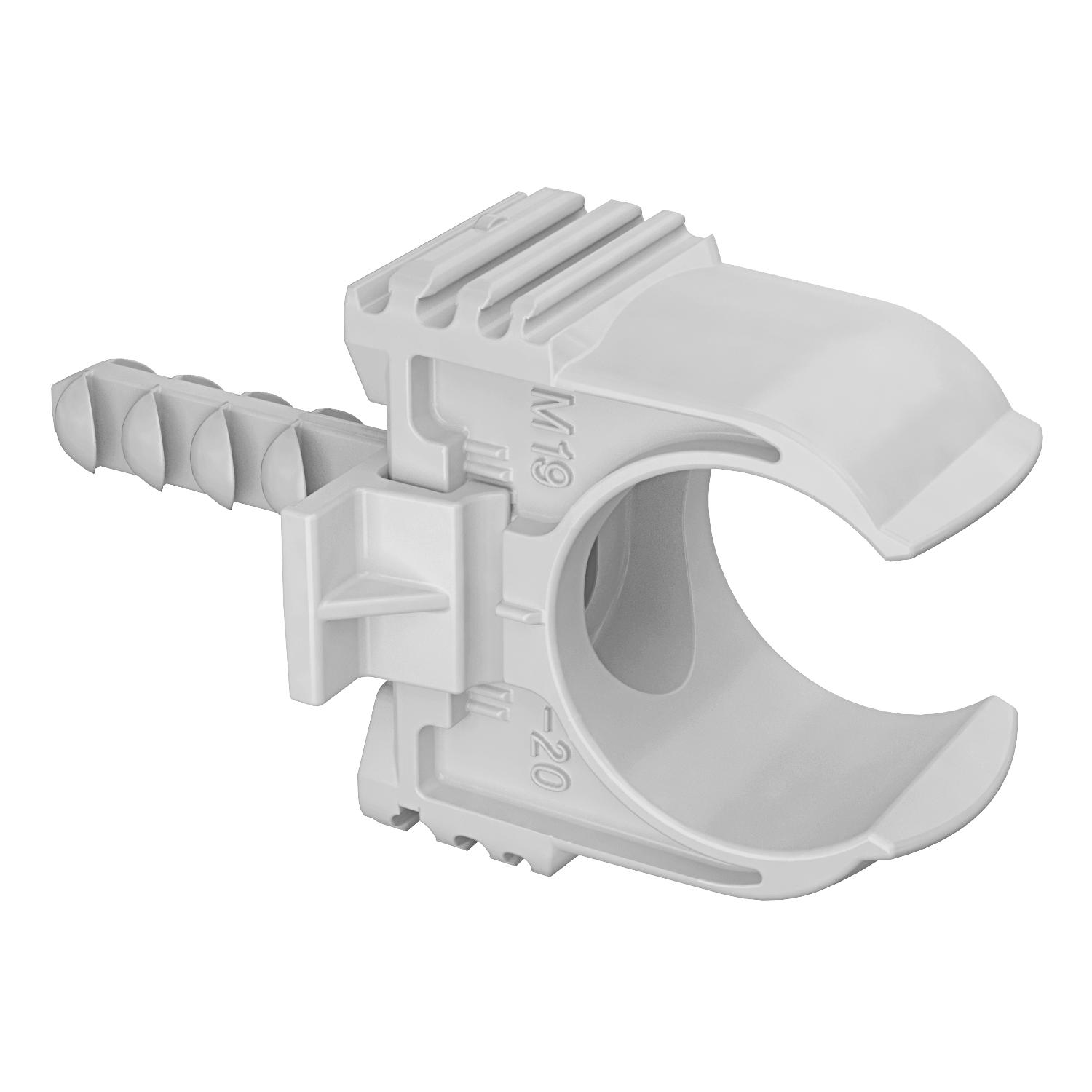

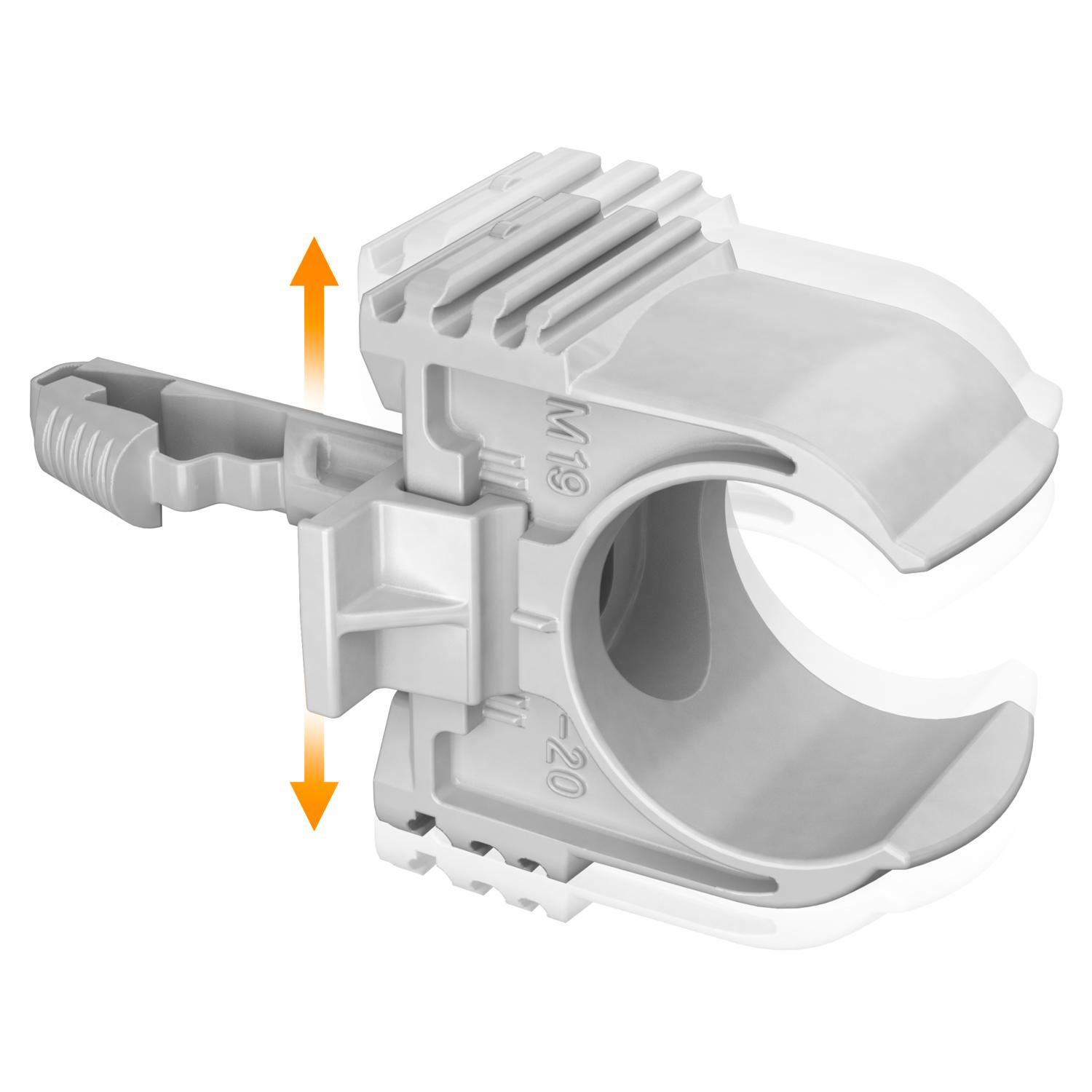

Description du produitCollier en saillie pour la fixation de tubes blindés métriques, de tubes très isolés légers et de tubes d'installation électrique Quick-Pipe. Possibilités de fixation universelles au mur et au plafond, en intérieur ou dans une zone extérieure protégée. Avec trou oblong pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper. Montage de tubes sans outils. Peuvent être reliés en série, également avec un collier OBO Multi-Quick ou starQuick. La taille M16-M32 peut être vissée sur le filetage M6. Écart de fixation 50-60 cm, pour les valeurs maximales de résistance à l'arrachement F à une température ambiante de 20 °C, se reporter au tableau.
-
- Caractéristiques techniques
-
Caractéristiques techniques

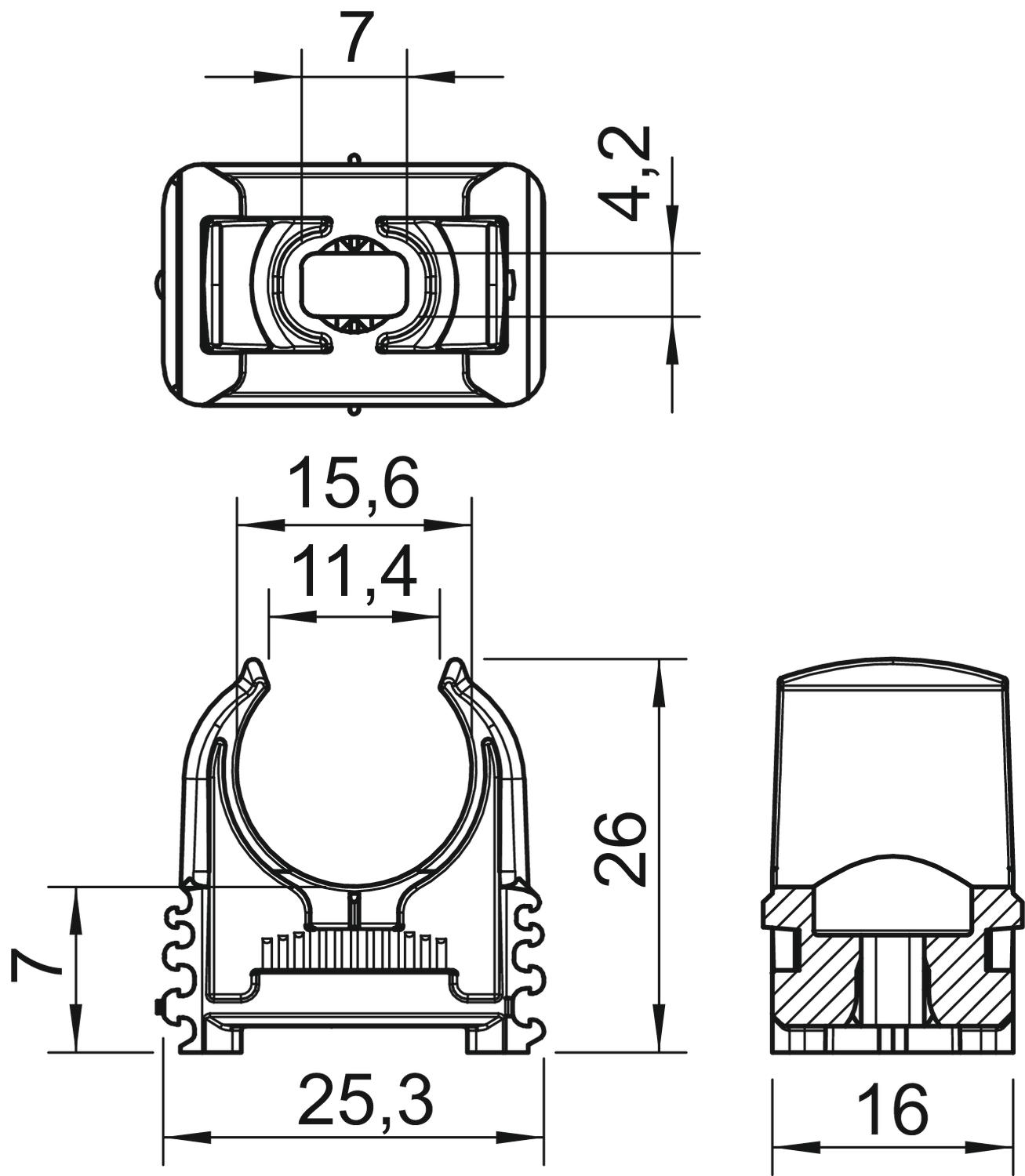

Avec garniture non Cote A 25,3 mm Cote B 16 mm Cote C 11,4 mm Cote D 15,6 mm Cote F 4,2 mm Couleur gris clair; RAL 7035 Diamètre de câbles/tubes min. 16 mm Dimension M16 Dimension E 7 mm Dimension h 7 mm Dimension H 26 mm Dimension nominale M16 Emboîtable oui Empreinte CO2 (GWP) du berceau à la porte 0,0153 kg CO2e / 1 Pièce fermé non Matériau Acrylonitryl-Butadiène-Styrène Nombre de câbles/tubes 1 Plage de serrage D min. 16 mm Résistant aux UV non Sans halogène oui Type de fixation Trou de vis - Tous les types
- Téléchargements
-
Fiche technique 2957 M16 / 2149701 , 0.19MB , pdfBrochure Quick Pipe , 1.44MB , pdfDéclaration de conformité UE 2957 M16 / 2149701 , 0.13MB , pdfREACH Déclaration de conformité 2957 M16 / 2149701 , 0.12MB , pdfRoHS Déclaration de conformité 2957 M16 / 2149701 , 0.13MB , pdf
