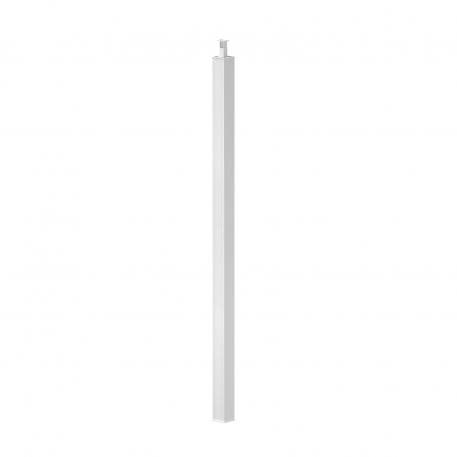

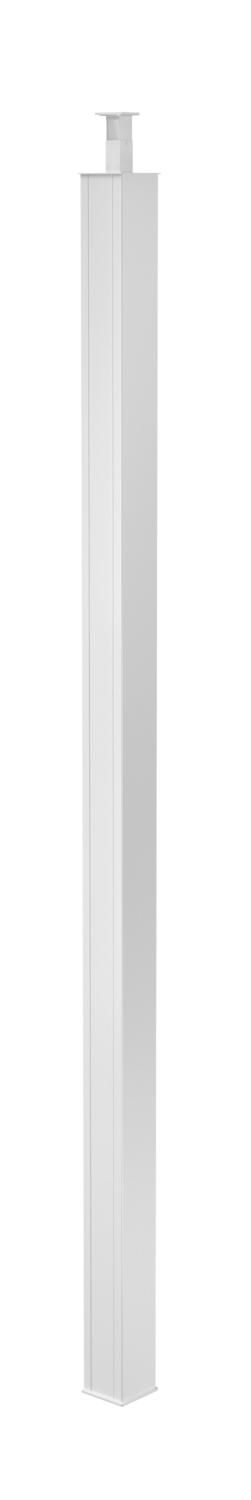

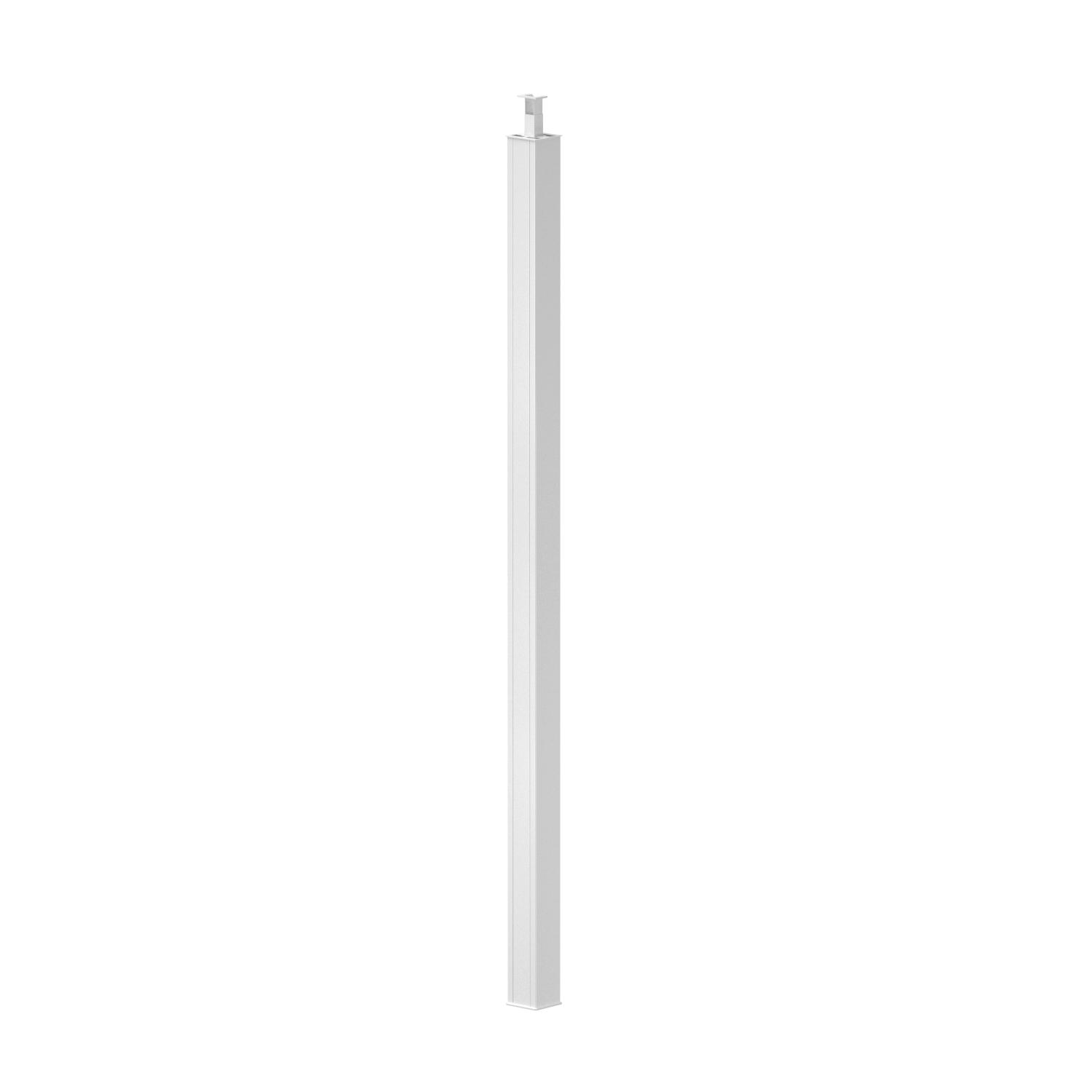

Colonne de distribution, type ISS130130
Réf. 6289405 | EAN 4012196770472
- Description du produit
-
Description du produitColonne de distribution sol/plafond en aluminium (surface anodisée ou revêtue par poudrage dans la couleur RAL 9010) avec deux ouvertures de 76,5 mm pour recevoir des boîtiers d’appareillage de la série 71GD.
La colonne de distribution est équipée d'un dispositif de serrage intérieur qui permet une fixation confortable entre le sol et le plafond. La plage de serrage est comprise entre 3015 mm et 4500 mm grâce au télescope extensible. Les câbles et les conduits peuvent être introduits directement par le haut ou le bas dans la colonne, ou bien via le tube carré télescopique.
La plage de montage des prises et interrupteurs dépend de la longueur du télescope en position déployée déployé, mais est d'au moins 1 m (à partir du sol) selon le système.
-
- Caractéristiques techniques
-
Caractéristiques techniques

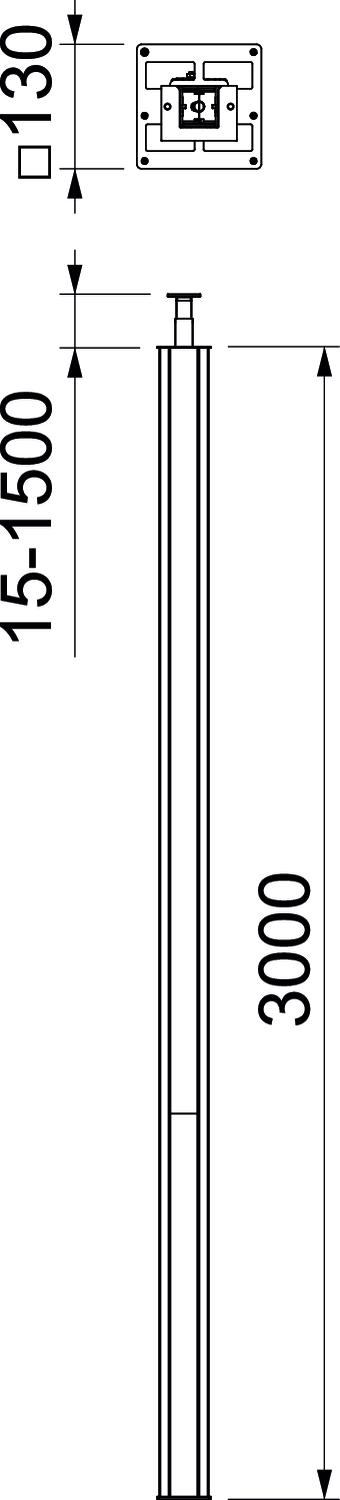

Ajustement de la hauteur max. 1500 mm Ajustement min. de la hauteur 15 mm Couleur aluminium Dimension 3000x130x130 Empreinte CO2 (GWP) du berceau à la porte 142,7296 kg CO2e / 1 Pièce Entrée de câble haut/bas Forme de la colonne carré Hauteur 130 mm Hauteur max. de la colonne 4500 mm Hauteur min. de la colonne 3015 mm Largeur 130 mm Largeur de la partie supérieure 76,5 mm Longueur 3000 mm Matériau Aluminium Modèle double face Montage au plafond oui Montage au sol oui Nombre de parties supérieures utilisables 2 Nombre de voies 2 St. Précâblé non Profilé continu oui Réglable oui Sans halogène oui Surface anodisé Type de fixation serrer Variable en fonction du lieu non - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Boîtier d'appareillage, 71GD6, simple
71GD6 6288610 5 Pièce
Boîtier d'appareillage, 71GD7-2, double
71GD7-2 6288608 2 Pièce
Raccord de mise à la terre
8AWR 6288704 10 Pièce
Pince de fixation RKV3V
RKV3V 6288700 20 Pièce

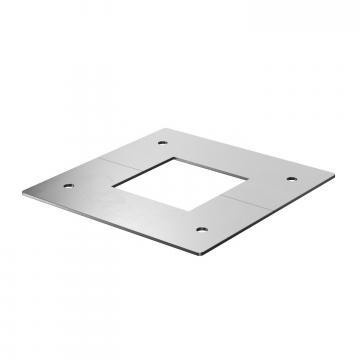

Rosace de plafond pour le tube téléscopique
DBT130130WA 6286821 1 Pièce

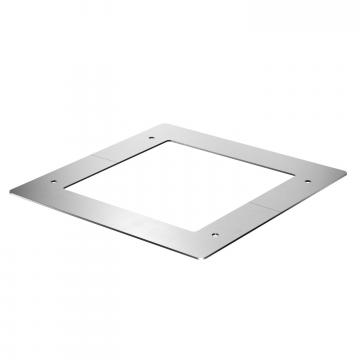

Rosace de plafond pour profilé de colonne de distribution
DBP130130WA 6286826 1 Pièce

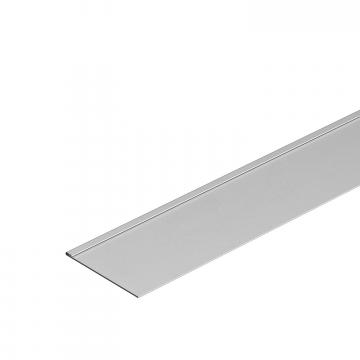

Séparateur
TW130130 6286835 1 m

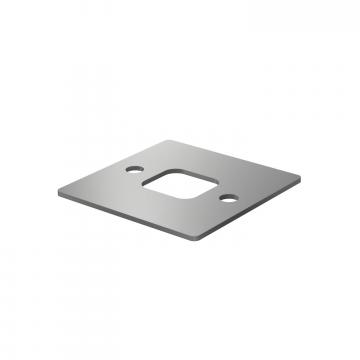

Isolant en caoutchouc
ISSGU130130 6286839 1 Pièce - Téléchargements
-
