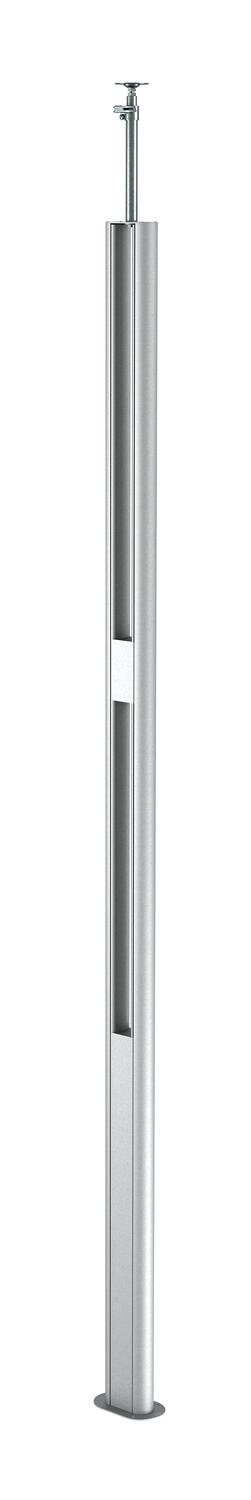

Colonne de distribution, type ISST70140B
Réf. 6290010 | EAN 4012195161202
- Description du produit
-
Description du produitColonne de distribution ISS Twin en aluminium avec une ouverture de
76,5 mm.
Kit comprenant :
1 colonne simple avec fixation par serrage
Longueur totale : 3315 mm - 3480 mm
1 option de montage pour l’éclairage
1 fixation de plafond avec dispositif de serrage
1 profilé de montage de goulotte
Longueur : 1000 mm
1 couvercle en aluminium
Longueur : 1000 mm
1 plaque de sol ISSBP70140
La partie dédiée au montage des appareils permet de loger des boîtiers d’appareillage de la série 71GD... se clipsant à l’avant. Le plateau de fixation des lampes est disposé à une hauteur de 1850 mm et possède une hauteur propre de 148 mm. À l'aide de supports muraux standards des fabricants de luminaires, différentes solutions sont réalisables pour éclairer les postes de travail ou assurer un éclairage standard.En fonction de la situation de montage, les accessoires suivants peuvent être utilisés.
-
- Caractéristiques techniques
-
Caractéristiques techniques

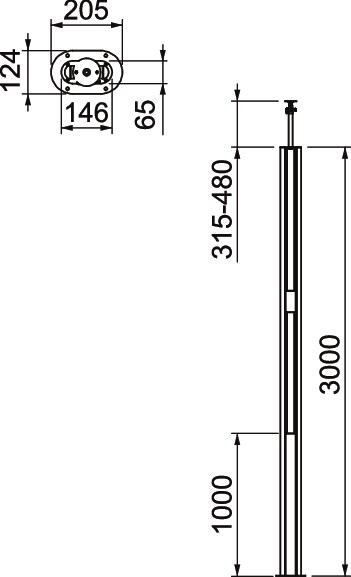

Ajustement de la hauteur max. 480 mm Ajustement min. de la hauteur 315 mm Couleur blanc pur; RAL 9010 Dimension 3000x146x65 Empreinte CO2 (GWP) du berceau à la porte 101,2469 kg CO2e / 1 Pièce Entrée de câble haut/bas Forme de la colonne ovale Hauteur 65 mm Hauteur max. de la colonne 3480 mm Hauteur min. de la colonne 3315 mm Largeur 146 mm Largeur de la partie supérieure 76,5 mm Longueur 3000 mm Matériau Aluminium Modèle simple face Montage au plafond oui Montage au sol oui Nombre de parties supérieures utilisables 1 Nombre de voies 1 St. Précâblé non Profilé continu non Réglable oui Sans halogène oui Type de fixation serrer Variable en fonction du lieu non - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Isolant en caoutchouc pour 70140
ISSGU70140 6290174 1 Pièce
Stabilisateur intermédiaire pour ISST70140
ISSZ70140 6290160 1 Pièce
Rosace de plafond pour ISST70140
WAG70140TRW 6290200 1 Pièce
Boîtier d'appareillage, 71GD6, simple
71GD6 6288610 5 Pièce
Boîtier d'appareillage, 71GD7-2, double
71GD7-2 6288608 2 Pièce - Téléchargements
-
