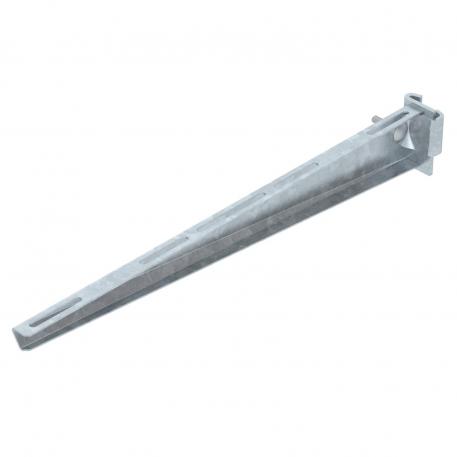

Console à griffe AS 15
Réf. 6421466 | EAN 4012196208036
- Description du produit
-
Description du produitConsole à griffe pour montant type IS 8 à fixation en continu.
La console pour pendard peut être fixée bilatéralement sur le montant en I.
La patte de serrage (n° art. 6419015), y compris vis et écrou, peut être commandée séparément pour les consoles de largeur 110 à 160 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

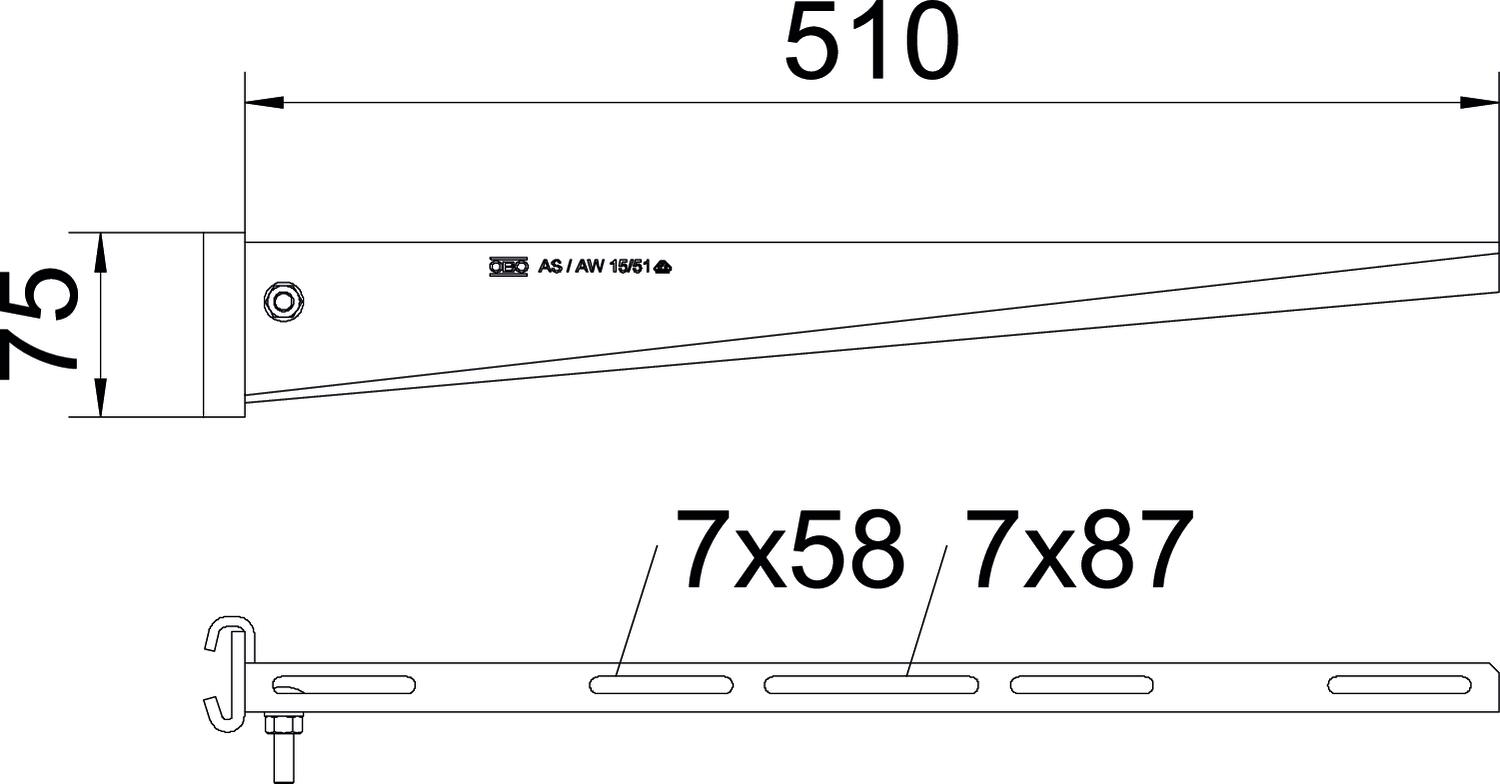

Acier inoxydable, teint non Article EPD oui Cote A 41 mm Cote B 510 mm Couleur zinc Dimension B510mm Dimension H 75 mm Empreinte CO2 (GWP) du berceau à la porte 2,0704 kg CO2e / 1 Pièce F en kN 1,5 kN Hauteur 75 mm Largeur 510 mm Longueur 41 mm Maintien en fonction non Matériau Acier Modèle Console de pendard Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge de la console AS 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
