Console murale et de pendard AW 15 A2
Réf. 6421036 | EAN 4012195061953
- Description du produit
-

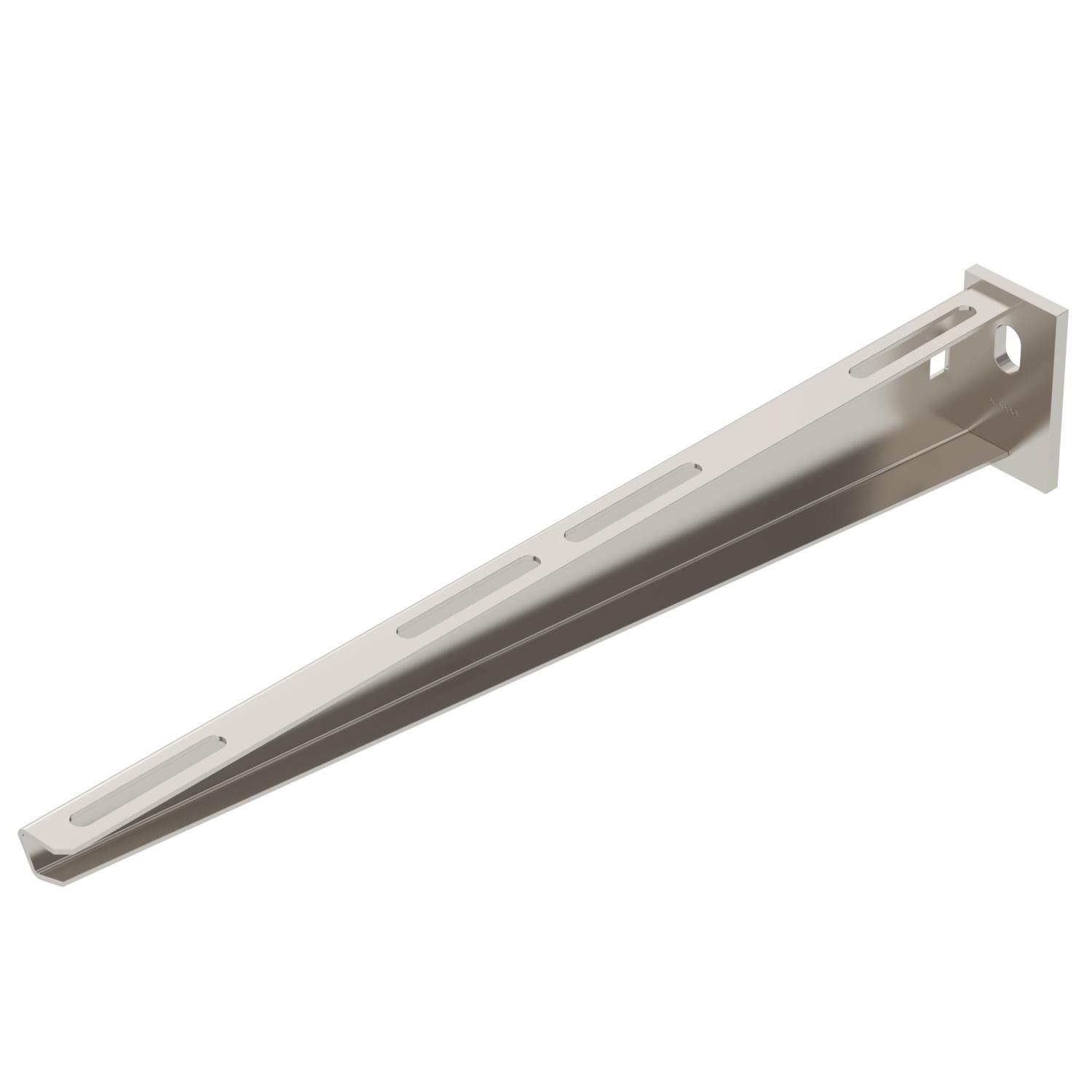

Description du produitConsole murale et de montant légère avec plaque de tête soudée.
Fixation bilatérale de la console sur un montant en U à partir d'une largeur de 400 mm avec vis à tête hexagonale. Pour ce faire, veuillez utiliser les entretoises appropriées !
-
- Caractéristiques techniques
-
Caractéristiques techniques

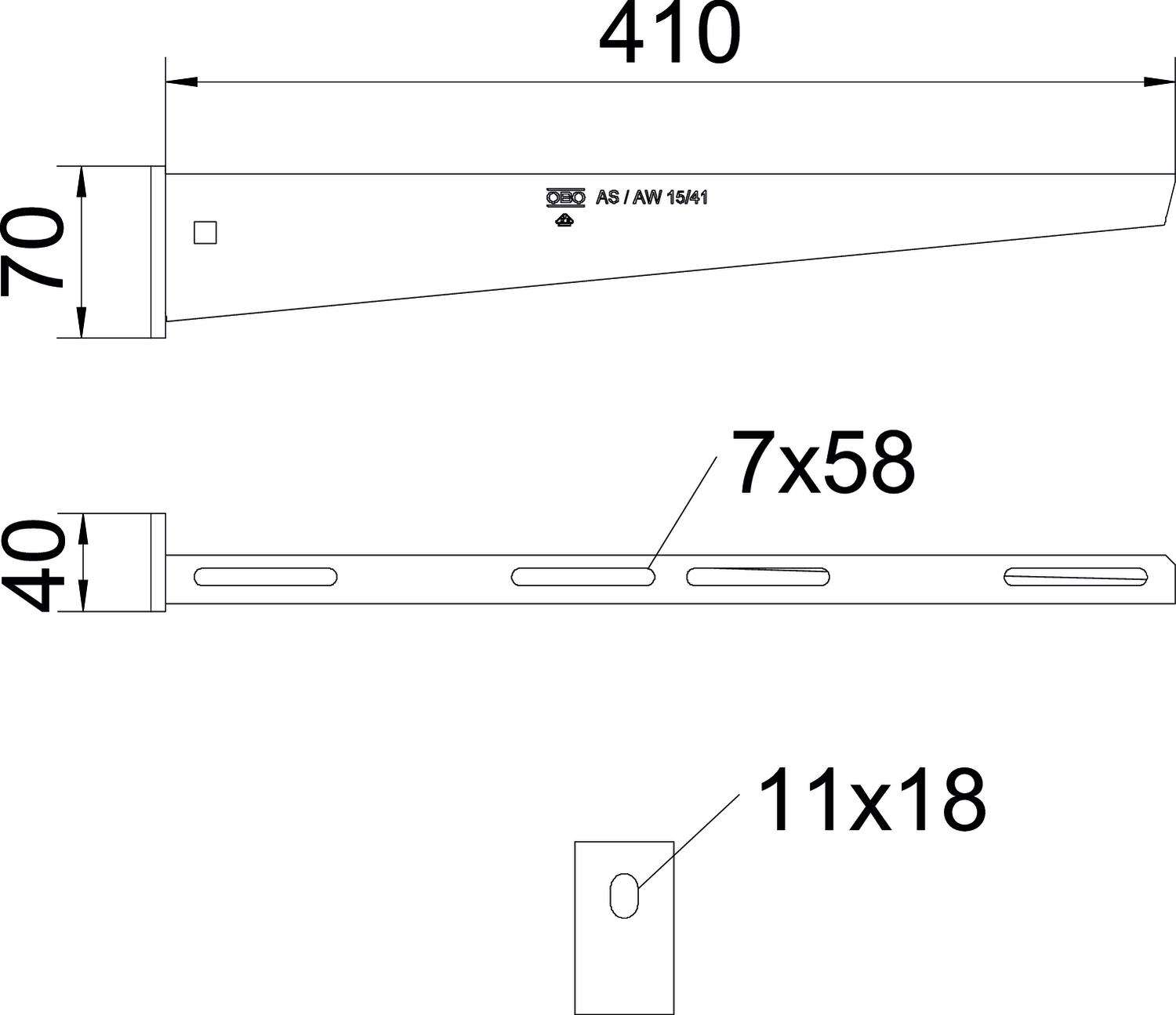

Acier inoxydable, teint oui Cote A 40 mm Cote B 410 mm Couleur acier inoxydable Diamètre du trou 11 mm Dimension B410mm Dimension H 70 mm Empreinte CO2 (GWP) du berceau à la porte 3,3972 kg CO2e / 1 Pièce F en kN 1,5 kN Hauteur 70 mm Largeur 410 mm Longueur 40 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle Console murale et sur montant Surface nu, traité Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, A2
FRSB 6x12 A2 6406138 100 Pièce - Téléchargements
-
