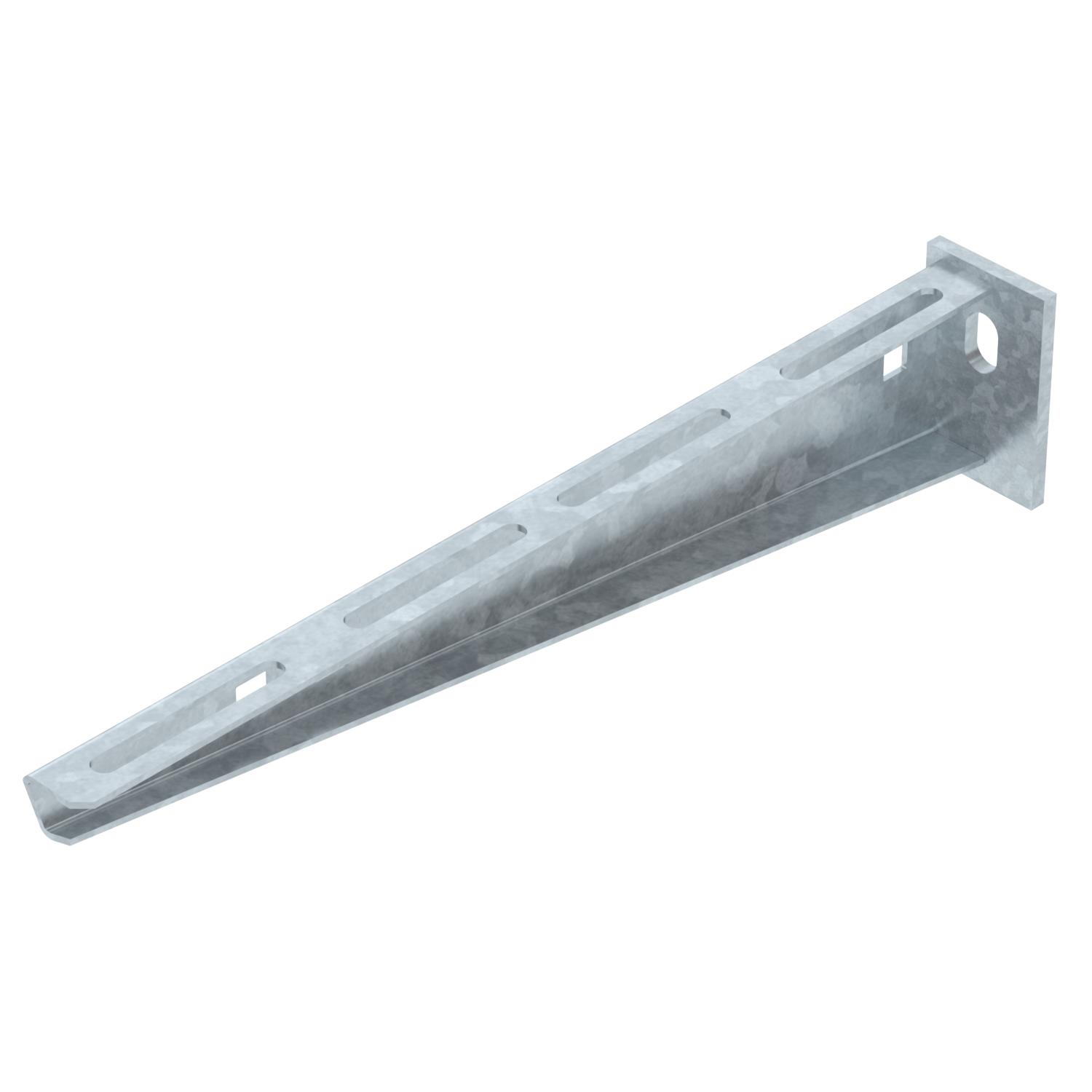

Console murale et de pendard AW 15 FT SOMY
Réf. 7191923 | EAN 4012195751038
- Description du produit
-
Description du produitConsole murale avec semelle soudée.
A partir des longueurs de 400mm, fixer la console type AW 15 au montant US à l'aide d'une vis à tête hexagonale type SKS M10x60. Merci d'ajouter l'entretoise en complément!
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote A 40 mm Cote B 160 mm Couleur zinc Diamètre du trou 11 mm Dimension B160mm Dimension H 55 mm Empreinte CO2 (GWP) du berceau à la porte 0,5046 kg CO2e / 1 Pièce F en kN 1,5 kN Hauteur 55 mm Largeur 160 mm Longueur 40 mm Maintien en fonction oui Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud 85 µm Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
