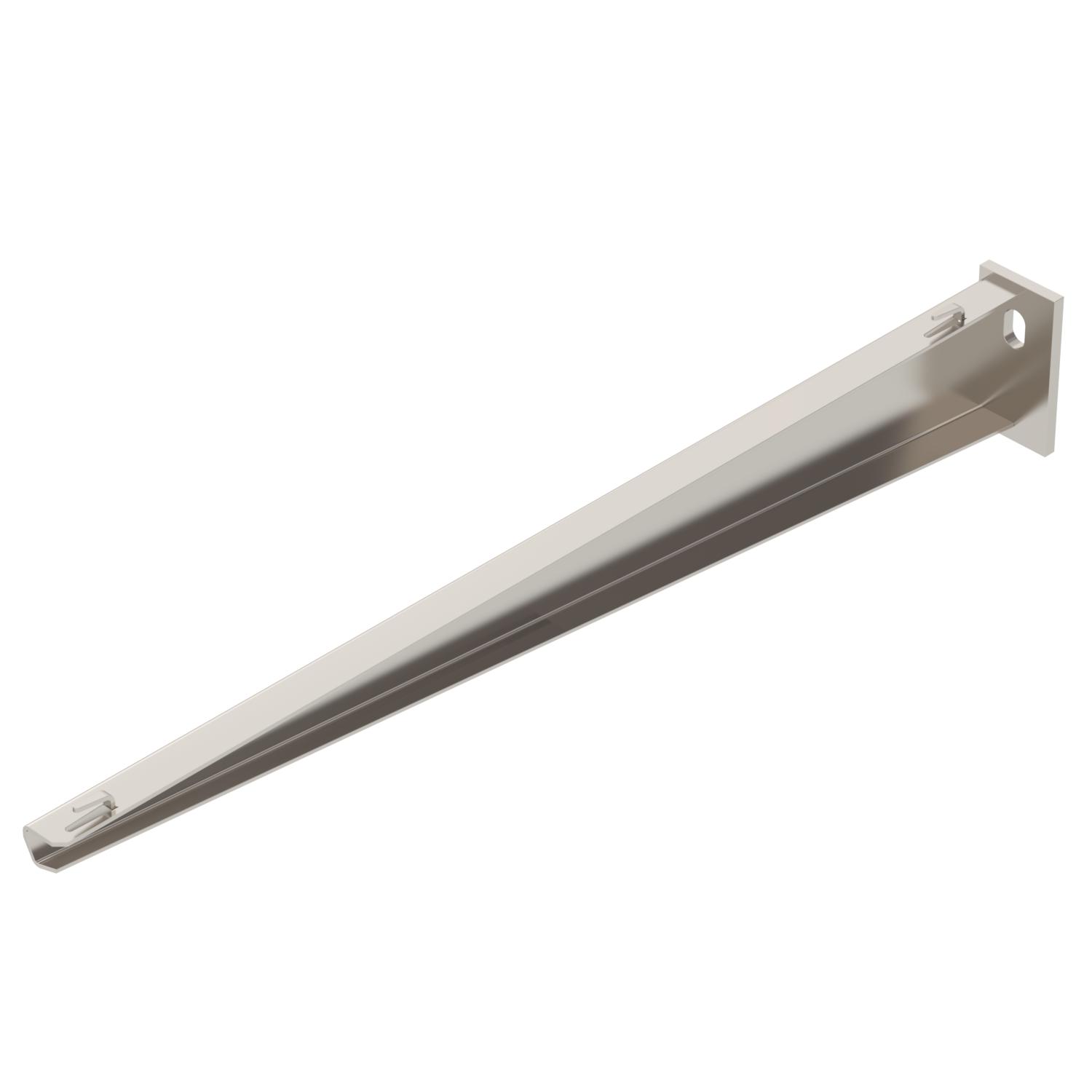

Console murale et de pendard AWG 15 A2
Réf. 6420637 | EAN 4012195058502
- Description du produit
-
Description du produitConsole murale avec semelle soudée, pour la fixation rapide et sans vis des chemins de câbles en treillis.
À partir d'une largeur de 400 mm, fixer la console au pendard de type U à l'aide d'une vis à tête hexagonale à travers les deux longerons du montant. Ajouter les entretoises adaptées.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint oui Cote A 40 mm Cote B 510 mm Couleur acier inoxydable Diamètre du trou 11 mm Dimension B510mm Dimension H 75 mm Empreinte CO2 (GWP) du berceau à la porte 4,2692 kg CO2e / 1 Pièce F en kN 1,5 kN Hauteur 75 mm Largeur 510 mm Longueur 40 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle Console murale et sur montant pour largeur min. 500 pourr largeur max. 500 mm Surface nu, traité Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW G 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Longueur de console en mm
-
- Tous les types
-
Tous les types
