Console pour mur et de pendard AW 55 A4
Réf. 6418638 | EAN 4012195913009
- Description du produit
-

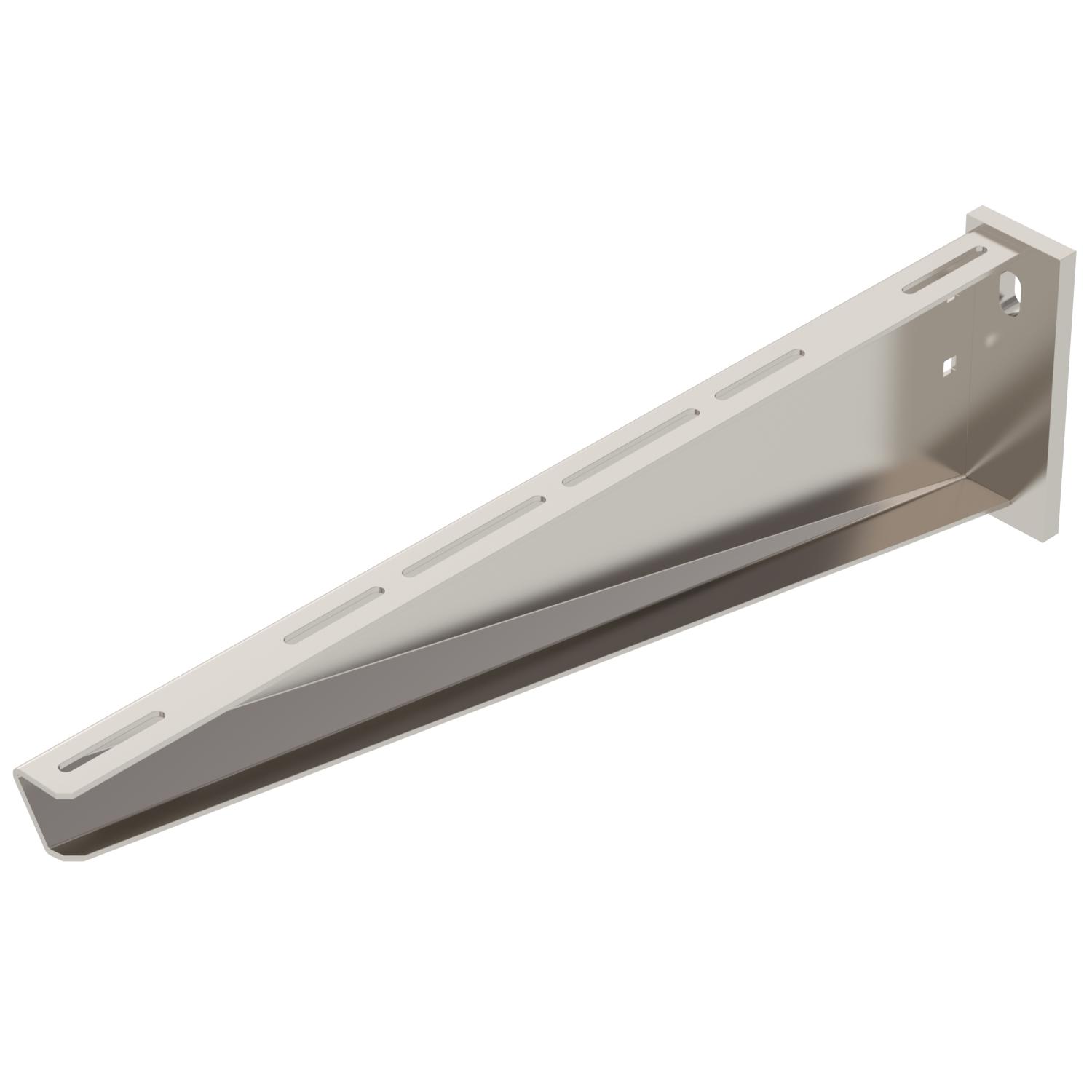

Description du produitConsole murale lourde avec semelle soudée.
Fixation bilatérale de la console sur un montant en U à partir d'une largeur de 400 mm avec vis à tête hexagonale. Pour ce faire, veuillez utiliser les entretoises appropriées !
-
- Caractéristiques techniques
-
Caractéristiques techniques

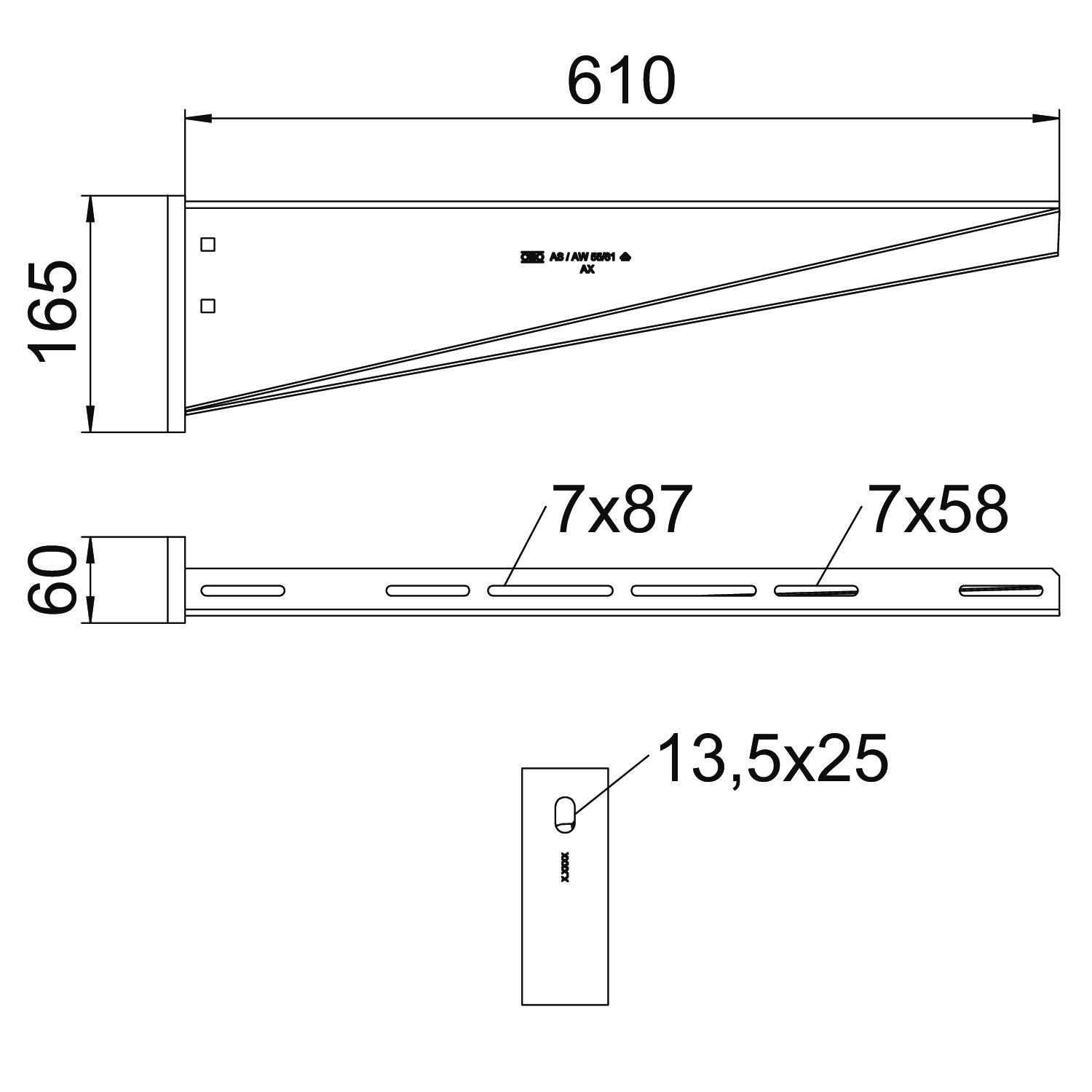

Acier inoxydable, teint oui Cote A 60 mm Cote B 610 mm Couleur acier inoxydable Diamètre du trou 13,5 mm Dimension B610mm Dimension H 165 mm Empreinte CO2 (GWP) du berceau à la porte 17,0148 kg CO2e / 1 Pièce F en kN 5,5 kN Hauteur 165 mm Largeur 610 mm Longueur 60 mm Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle Console murale et sur montant Surface nu, traité Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 55
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou à rondelle sertie A4
FRSB 6x12 A4 6406142 100 Pièce - Téléchargements
-
Fiche technique AW 55 61 A4 / 6418638 , 0.26MB , pdfDéclaration de conformité UE AW 55 61 A4 / 6418638 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni AW 55 61 A4 / 6418638 , 0.09MB , pdfREACH Déclaration de conformité AW 55 61 A4 / 6418638 , 0.12MB , pdfRoHS Déclaration de conformité AW 55 61 A4 / 6418638 , 0.12MB , pdfDéclaration environnementale de produits (EPD) AW 55 61 A4 / 6418638 , 1.48MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 2.02MB , pdf
