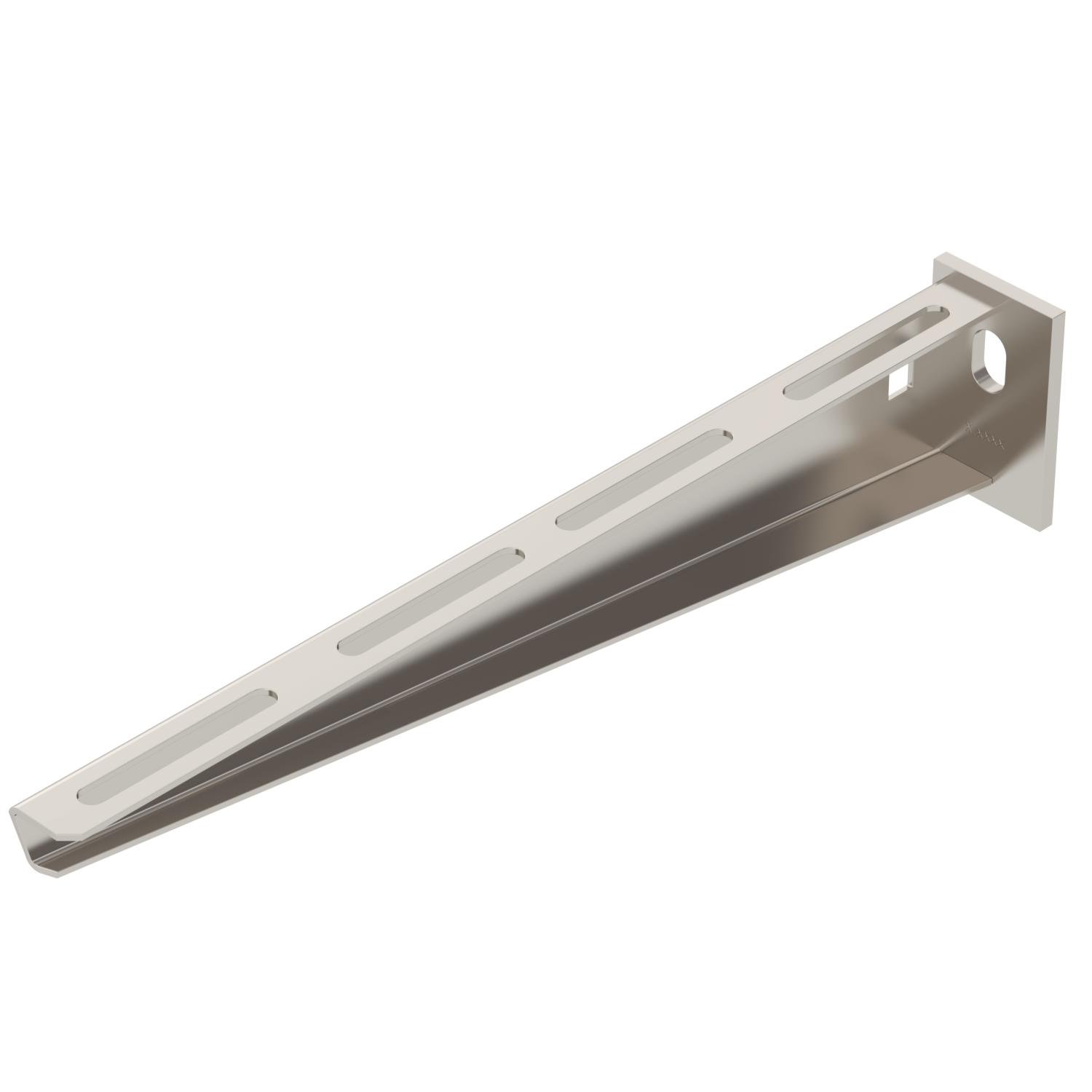

Console sur mur et sur montant AW 15 A5
Réf. 6421192 | EAN 4012195911432
- Description du produit
-
Description du produitConsole murale et de montant légère avec plaque de tête soudée.
Fixation bilatérale de la console sur un montant en U à partir d'une largeur de 400 mm avec vis à tête hexagonale. Pour ce faire, veuillez utiliser les entretoises appropriées !
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint oui Couleur acier inoxydable Diamètre du trou 11 mm Dimension B210mm F en kN 1,5 kN Maintien en fonction non Matériau Acier inoxydable 1.4529 Modèle Console murale et sur montant Zone d’angle max. 90 mm Zone d’angle min. 90 mm Dimensions

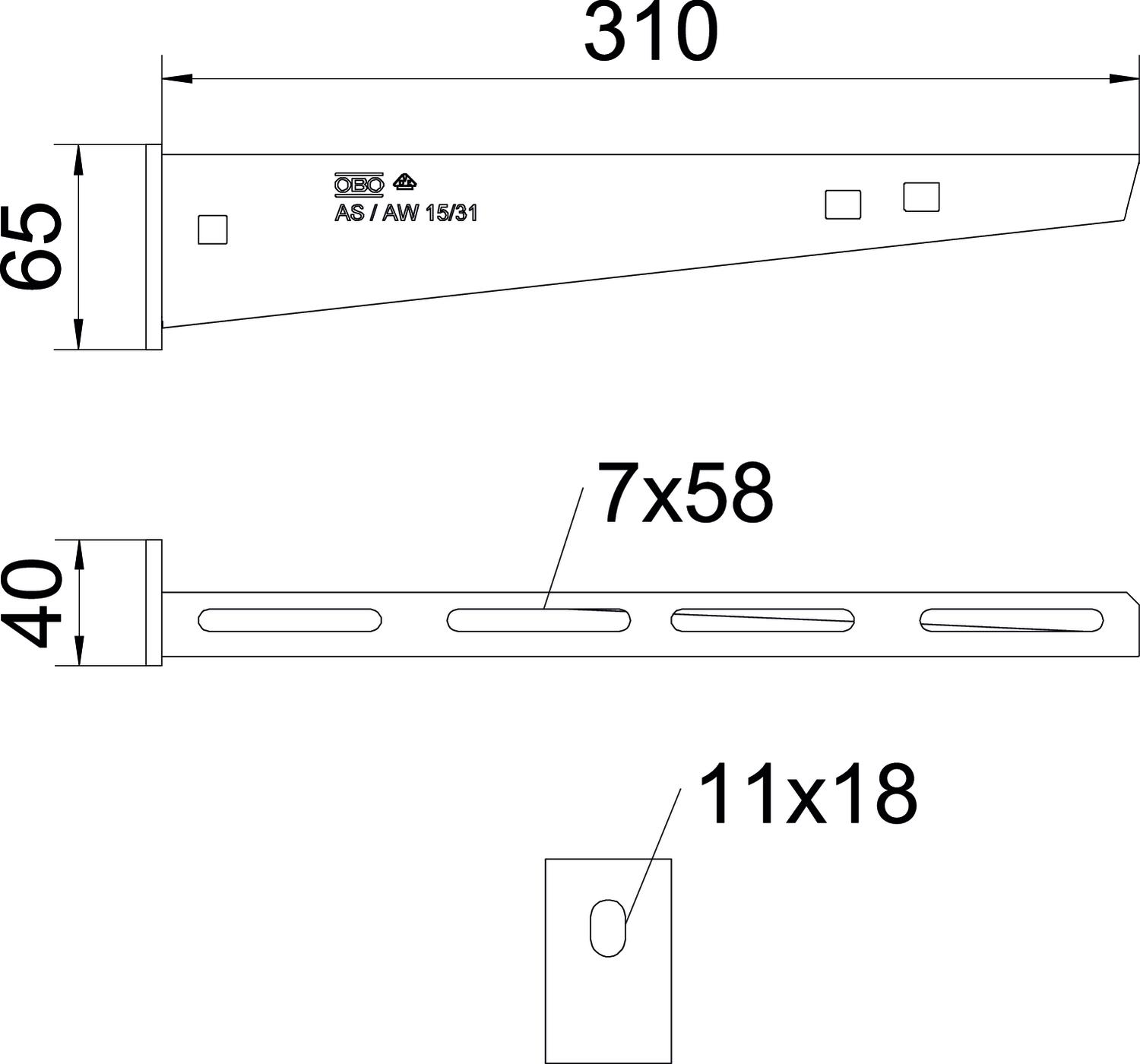

Cote A 40 mm Cote B 210 mm Dimension H 60 mm Hauteur 60 mm Largeur 210 mm Longueur 40 mm Caractéristiques techniques
Diagramme de charge de la console AW 15
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique AW 15 21 VA4529 / 6421192 , 0.22MB , pdfDéclaration de conformité UE AW 15 21 VA4529 / 6421192 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni AW 15 21 VA4529 / 6421192 , 0.09MB , pdf
