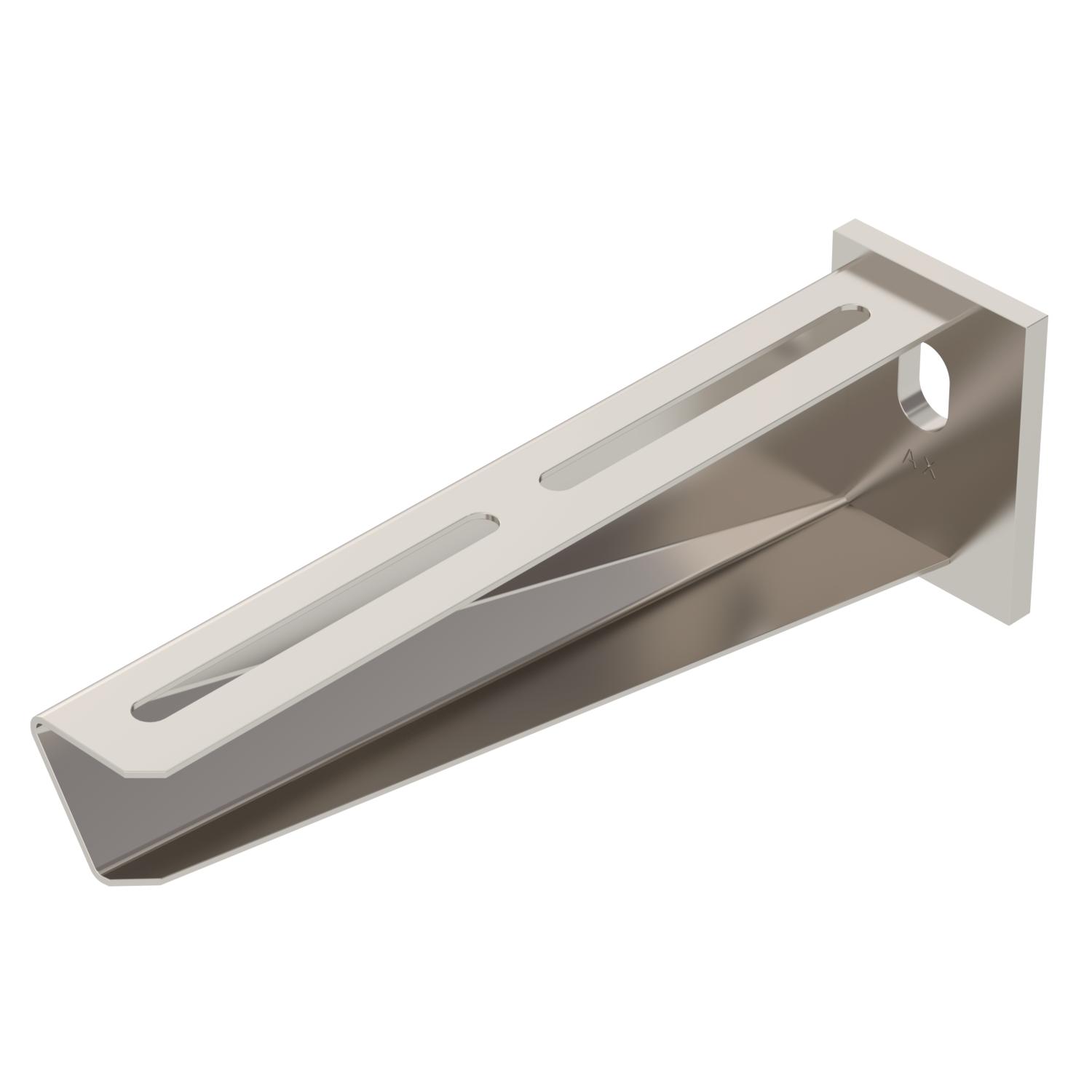

Console sur mur et sur montant AW 30 A4
Réf. 6443311 | EAN 4012196349753
- Description du produit
-
Description du produitConsole murale et de montant à talon soudé, largeur 210 mm.
Fixation bilatérale de la console sur un montant en U à partir d'une largeur de 400 mm avec vis à tête hexagonale. Pour ce faire, veuillez utiliser les entretoises appropriées !
-
- Caractéristiques techniques
-
Caractéristiques techniques

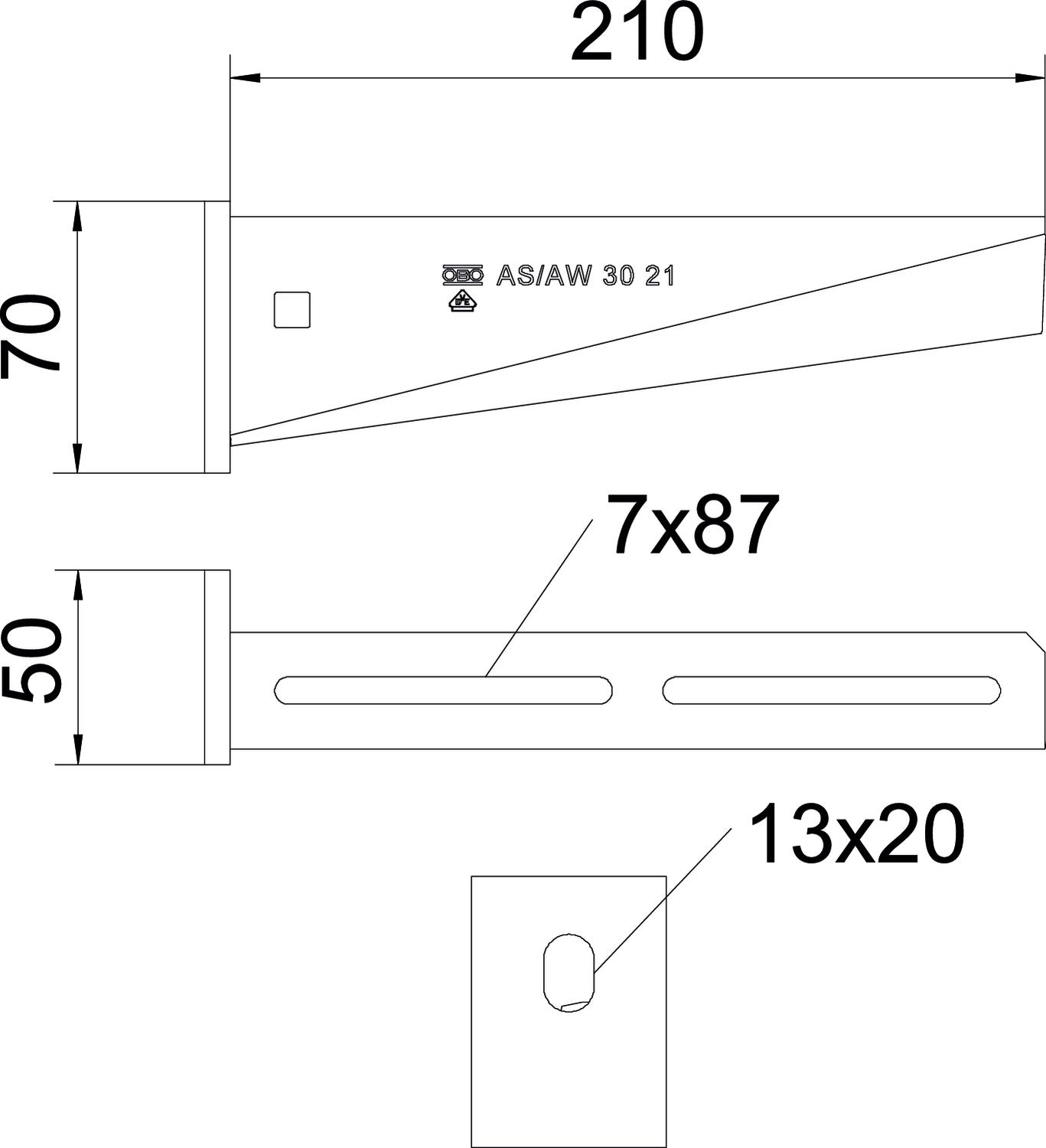

Acier inoxydable, teint non Cote A 50 mm Cote B 210 mm Couleur acier inoxydable Diamètre du trou 13 mm Dimension B210mm Dimension H 70 mm Empreinte CO2 (GWP) du berceau à la porte 2,116 kg CO2e / 1 Pièce F en kN 3 kN Hauteur 70 mm Largeur 210 mm Longueur 50 mm Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle Console murale et sur montant Surface nu, traité Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 30
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou à rondelle sertie A4
FRSB 6x12 A4 6406142 100 Pièce - Téléchargements
-
