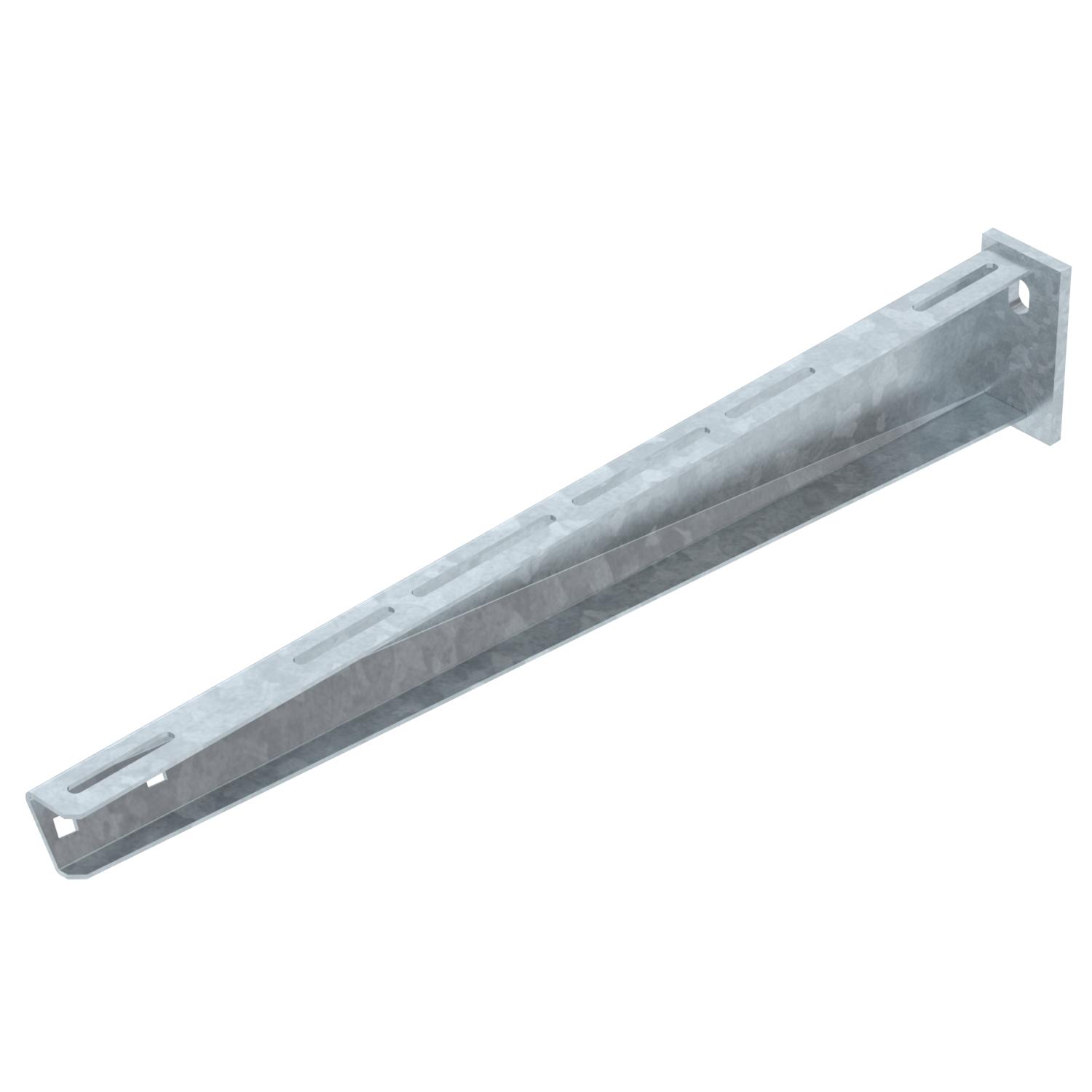

Console sur mur et sur montant AW 30 FT
Réf. 6419828 | EAN 4012196206957
- Description du produit
-
Description du produitConsole murale mi-lourde avec semelle soudée.
À partir d'une largeur de 400 mm, fixer la console au pendard de type U à l'aide d'une vis à tête hexagonale à travers les deux longerons du montant. Ajouter les entretoises adaptées!
-
- Caractéristiques techniques
-
Caractéristiques techniques

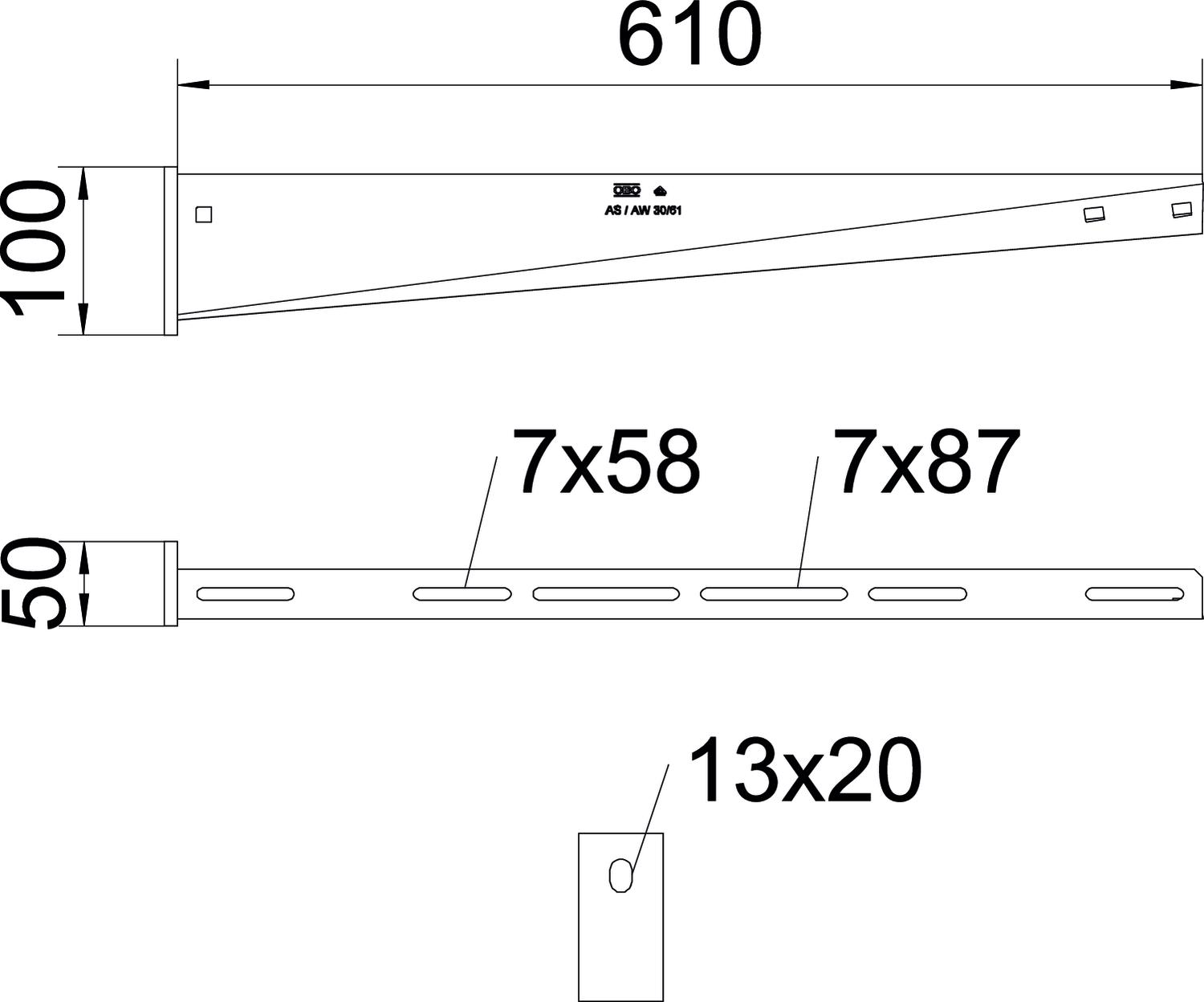

Acier inoxydable, teint non Article EPD oui Cote A 50 mm Cote B 610 mm Couleur zinc Diamètre du trou 13 mm Dimension B610mm Dimension H 100 mm Empreinte CO2 (GWP) du berceau à la porte 3,4829 kg CO2e / 1 Pièce F en kN 3 kN Hauteur 100 mm Largeur 610 mm Longueur 50 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 30
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
