Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 6036002 / Coude à 45° 35 FS

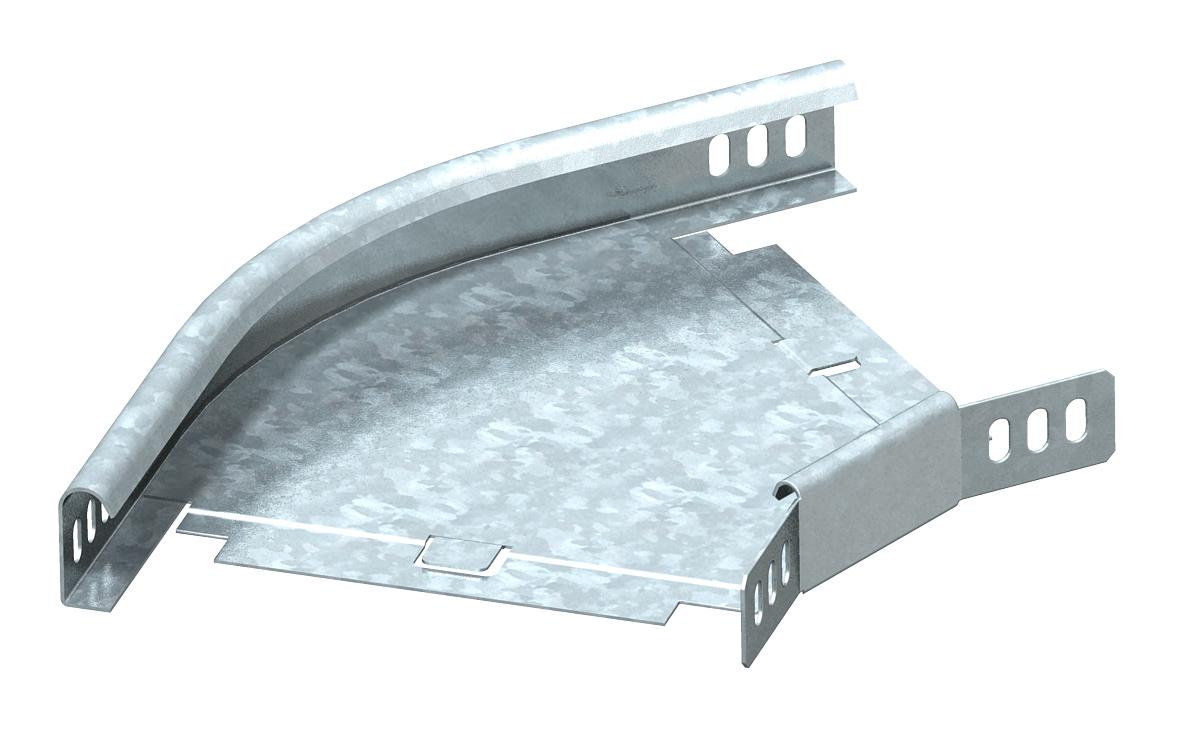

Coude à 45° 35 FS
Réf. 6043712 | EAN 4012196052097
- Description du produit
-
Description du produitCoude à 45°, horizontal, pour tous types de chemins de câbles d'une hauteur d'aile de 35 mm.
L'éclisse d'angle type WKV 35 est prévue pour des coudes à 90° ; elle est adaptable sur site aux coudes à 45°. La pièce de forme est livrée en pièces détachées. Matériel de fixation fourni, en quantités nécessaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Changement de direction horizontal Cote B 200 mm Cote R 50 mm Courbe (angle) 45° Dimension 35x200 Hauteur 1 in Hauteur 35 mm Largeur 200 mm Largeur 8 in Maintien en fonction non Matériau Acier Modèle longue portée non Perforation de montage dans le fond non Perforation latérale non Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé par bande Type de raccord du système de chemin de câble vissé Version du connecteur raccord fourni - Tous les types
- Téléchargements
-
Fiche technique RB 45 320 FS / 6043712 , 0.21MB , pdfDéclaration de conformité UE RB 45 320 FS / 6043712 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni RB 45 320 FS / 6043712 , 0.09MB , pdfREACH Déclaration de conformité RB 45 320 FS / 6043712 , 0.12MB , pdfRoHS Déclaration de conformité RB 45 320 FS / 6043712 , 0.12MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles à visser , 9.41MB , pdf
