Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 6036102 / Coude à 45° 60 FS

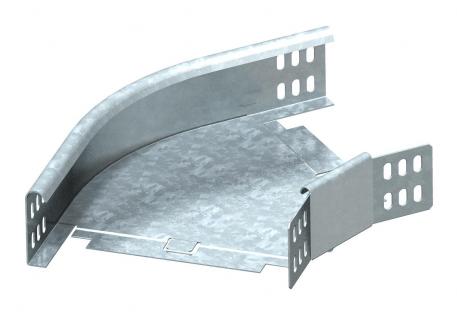

Coude à 45° 60 FS
Réf. 6043755 | EAN 4012196052219
- Description du produit
-
Description du produitCoude à 45°, horizontal, pour tous types de chemins de câbles d'une hauteur d'aile de 60 mm.
La pièce de forme est livrée en pièces détachées. L'éclisse d'angle type WKV 60 est prévue pour des coudes à 90° ; elle est adaptable sur site aux coudes à 45°. Matériel de fixation fourni, en quantités nécessaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Changement de direction horizontal Cote B 150 mm Cote R 50 mm Courbe (angle) 45° Dimension 60x150 Épaisseur de tôle 1,25 mm Hauteur 2 in Hauteur 60 mm Largeur 6 in Largeur 150 mm Maintien en fonction oui Matériau Acier Modèle longue portée non Perforation de montage dans le fond non Perforation latérale non Schéma de perçage NATO non Surface galvanisé par bande Type de raccord du système de chemin de câble vissé Version du connecteur raccord fourni - Tous les types
- Téléchargements
-
Fiche technique RB 45 615 FS / 6043755 , 0.18MB , pdfDéclaration de conformité UE RB 45 615 FS / 6043755 , 0.13MB , pdfREACH Déclaration de conformité RB 45 615 FS / 6043755 , 0.12MB , pdfRoHS Déclaration de conformité RB 45 615 FS / 6043755 , 0.12MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles à visser , 9.41MB , pdf
