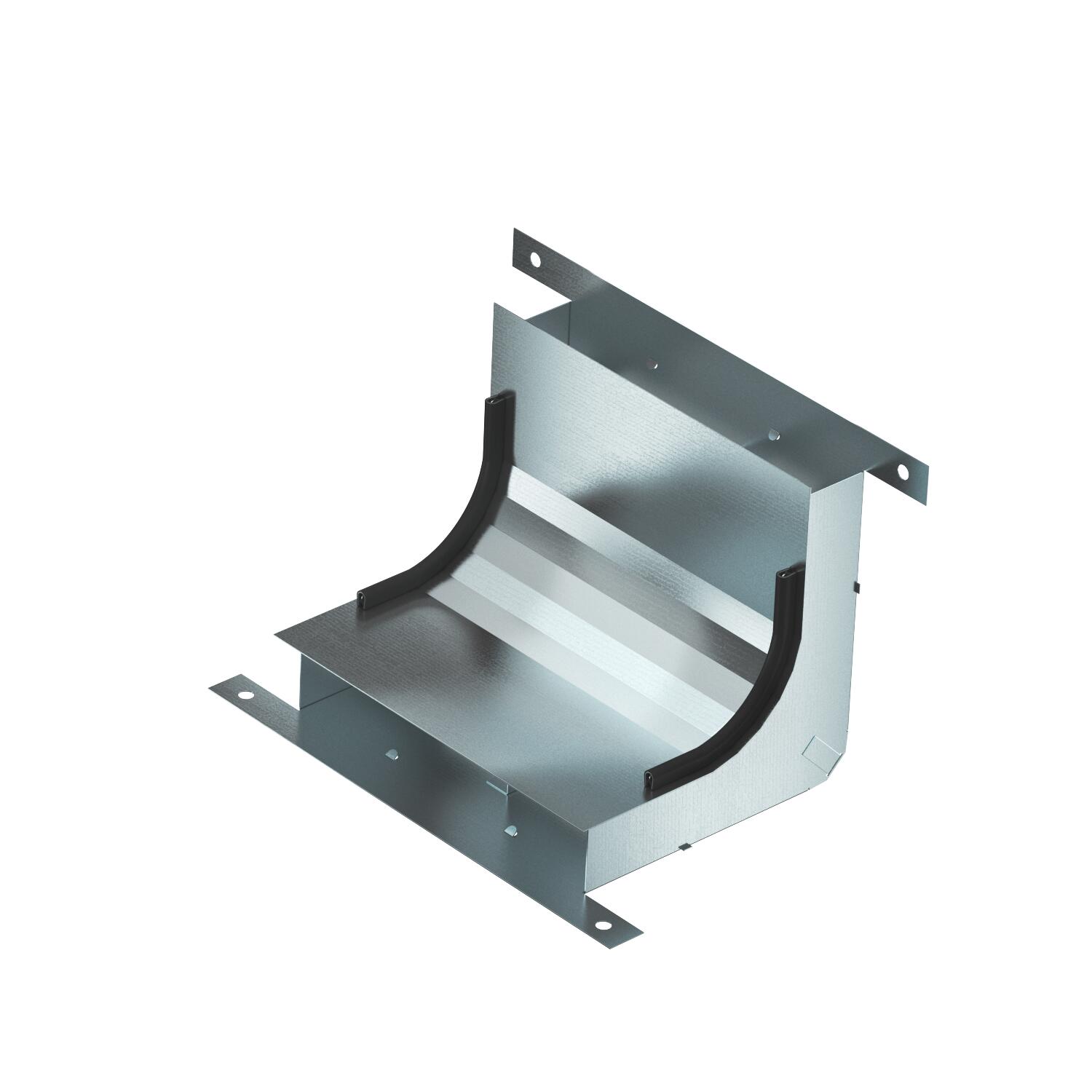

Coude vertical, à 2 compartiments, hauteur de goulotte 38 mm
Réf. 7400623 | EAN 4012197349448
- Description du produit
-
Description du produitCoude vertical (en 2 parties) pour le changement de direction vertical des goulottes d’installation sous plancher noyées dans la chape (prises murales, alimentations).
-
- Caractéristiques techniques
-
Caractéristiques techniques

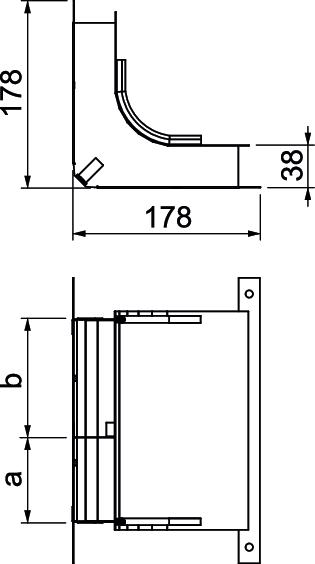

Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Cote a 80 mm Cote b 110 mm Dimension 270x177,7x177,7 Dimension h 38 mm Empreinte CO2 (GWP) du berceau à la porte 2,9539 kg CO2e / 1 Pièce Hauteur 38 mm Hauteur de goulotte min. 38 mm Largeur 190 mm Largeur de goulotte min. 190 mm Longueur 178 mm Matériau Acier Nombre de séparateurs fixes 1 Nombre de voies 2 St. Section de traction a 2639 mm² Section de traction b 3730 mm² Surface galvanisé par bande - Tous les types
- Téléchargements
-
Fiche technique KV2 19038-2 / 7400623 , 0.16MB , pdfDéclaration de conformité UE KV2 19038-2 / 7400623 , 0.11MB , pdfREACH Déclaration de conformité KV2 19038-2 / 7400623 , 0.09MB , pdfRoHS Déclaration de conformité KV2 19038-2 / 7400623 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
