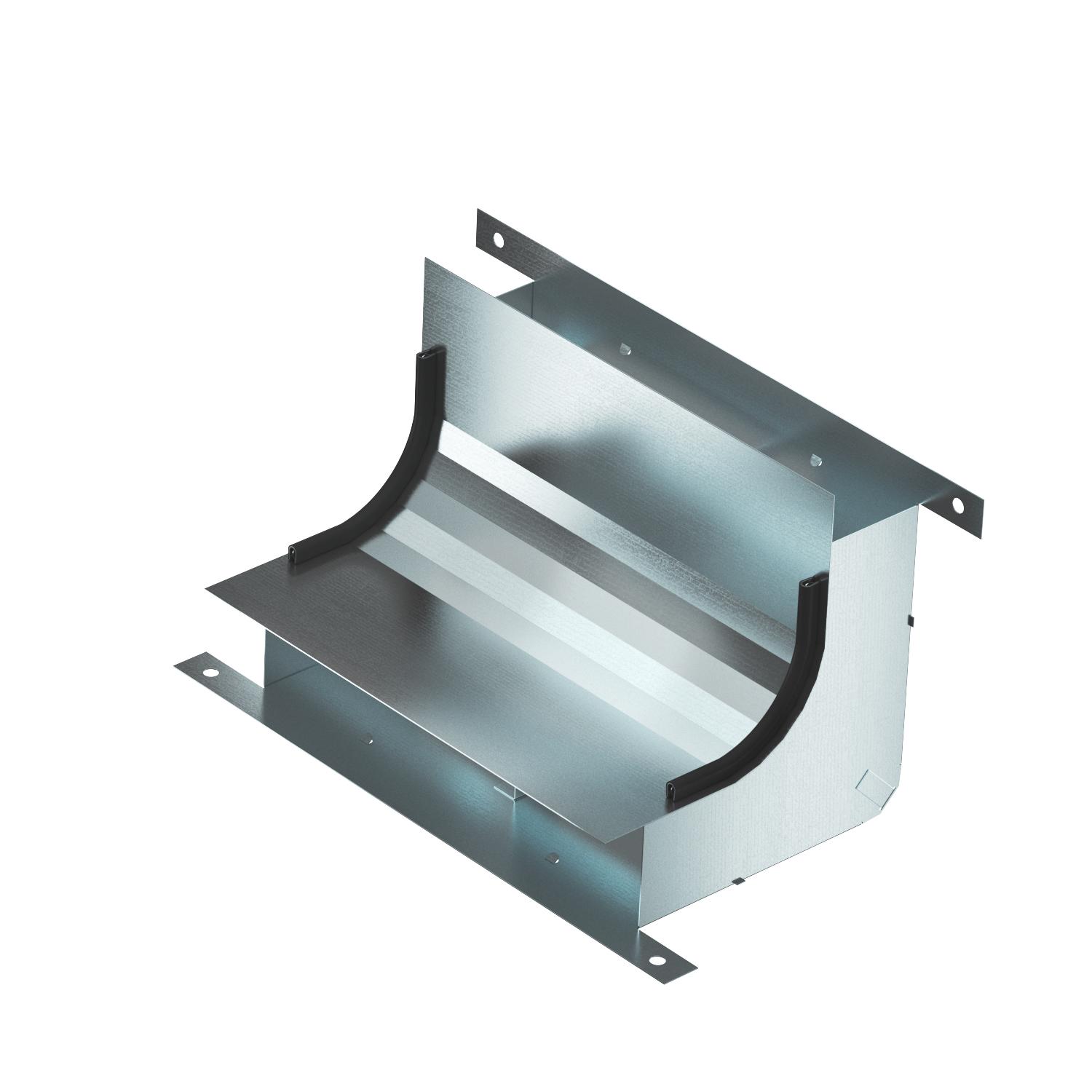

Coude vertical, à 2 compartiments, hauteur de goulotte 58 mm
Réf. 7400643 | EAN 4012197349592
- Description du produit
-
Description du produitCoude vertical (en 2 parties) pour le changement de direction vertical des goulottes d’installation sous plancher noyées dans la chape (prises murales, alimentations). Compatible uniquement avec UZD250-4/350-4.
-
- Caractéristiques techniques
-
Caractéristiques techniques

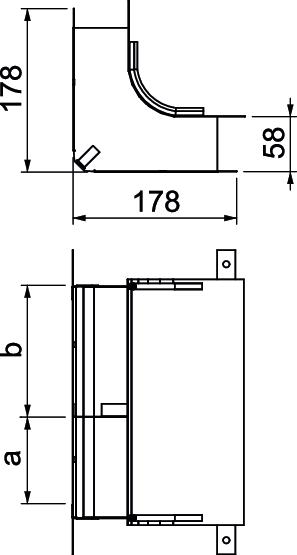

Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Cote a 110 mm Cote b 140 mm Dimension 330x177,7x177,7 Dimension h 58 mm Empreinte CO2 (GWP) du berceau à la porte 3,4833 kg CO2e / 1 Pièce Hauteur 58 mm Hauteur de goulotte min. 58 mm Largeur 250 mm Largeur de goulotte min. 250 mm Longueur 178 mm Matériau Acier Nombre de séparateurs fixes 1 Nombre de voies 2 St. Section de traction a 5800 mm² Section de traction b 7500 mm² Surface galvanisé par bande - Tous les types
- Téléchargements
-
Fiche technique KV2 25058-2 / 7400643 , 0.16MB , pdfDéclaration de conformité UE KV2 25058-2 / 7400643 , 0.11MB , pdfREACH Déclaration de conformité KV2 25058-2 / 7400643 , 0.12MB , pdfRoHS Déclaration de conformité KV2 25058-2 / 7400643 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
