Name: Crochet de toit universel pour montage de module PV, toit en tuiles
Brand: OBO Bettermann
SKU: 5901410

Réf. 5901410 | EAN 4012197368685

Description du produit

Description du produit

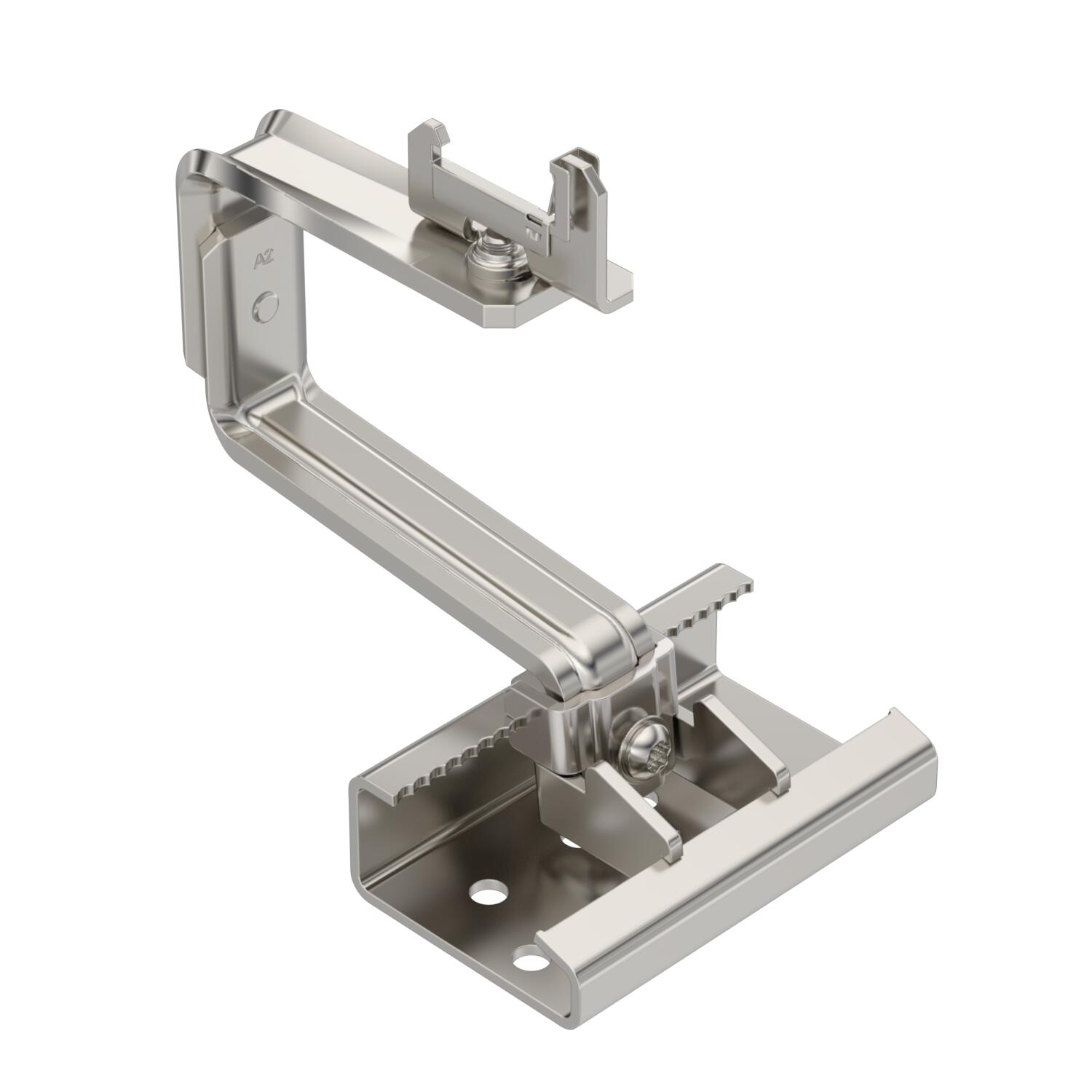

Crochet de toit pour le montage de modules photovoltaïques sur des toits inclinés en combinaison avec le profil porteur TP 45. Convient pour toits en tuiles. Fixation enfichable au profil porteur. Montage sur chevrons avec vis à embase TKS. Le crochet de toit est réglable en continu horizontalement et verticalement par vissage, la clé adaptée est la Torx 40. Réglage en hauteur de 40–54 mm au niveau des lattes de toit, possibilité de réglage latéral de jusqu’à 76 mm, réglage en hauteur du profil porteur de jusqu’à 18 mm.

Caractéristiques techniques

Caractéristiques techniques

Ancrage	visser
Angle d’inclinaison min.	90 °
Avec plaque de montage	oui
Convient pour la fixation de façades de toits photovoltaïques	Fixation toit en pente
Convient pour les matériaux de toit	tuile de toit
Couleur	acier inoxydable

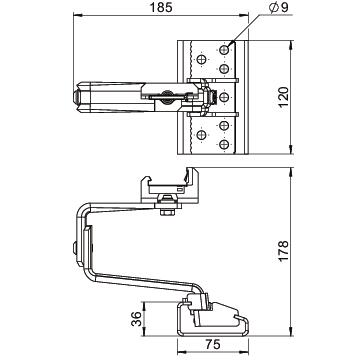

Dimension	140x197x144
Empreinte CO2 (GWP) du berceau à la porte	6,9457 kg CO2e / 1 Pièce
Épaisseur du matériau	6 mm

Hauteur de la plaque de fixation	36 mm
Largeur	120 mm
Largeur de la plaque de fixation	75 mm
Longueur de la plaque de fixation	120 mm
Matériau	acier inoxydable 1.4301
Orientation	horizontal/vertical
Pénétrance de toit nécessaire	Oui
Réglable	oui
Surface	nu, traité

Tous les types

Tous les types

Type	Réf.	Quantité	Plus petite unité de vente
DHU A2	5901410	Pièce	10 Pièce
DHU T A2	5901404	Pièce	10 Pièce
DHU T A2K S	5901406	Pièce	10 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

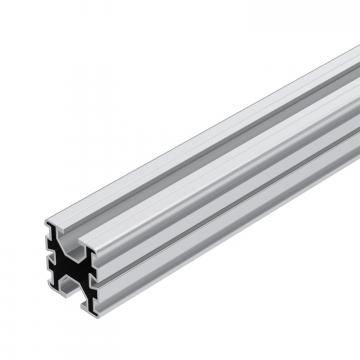

Profil porteur pour montage de module PV	TP 45 2350 ALU	5900405	Pièce	4 Pièce
Profil porteur pour montage de module PV	TP 45 4700 ALU	5900410	Pièce	4 Pièce

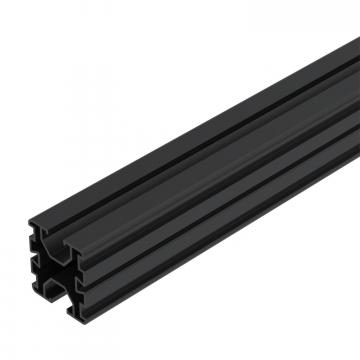

Profil porteur pour montage de module PV	TP 45 4700 ALU S	5900412	Pièce	4 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente

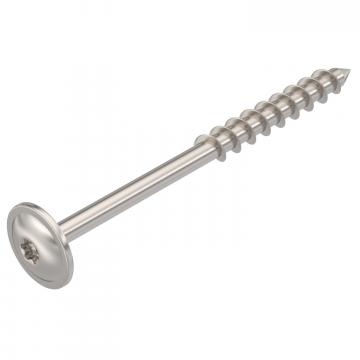

Vis à embase pour crochet de toit	TKS 8x100 A2	5901800	Pièce	100 Pièce

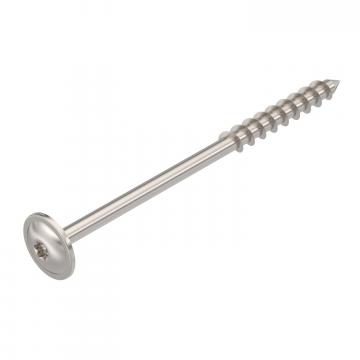

Vis à embase pour crochet de toit	TKS 8x120 A2	5901802	Pièce	100 Pièce

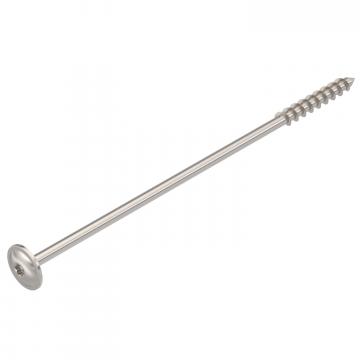

Vis à embase pour crochet de toit	TKS 8x200 A2	5901804	Pièce	50 Pièce
