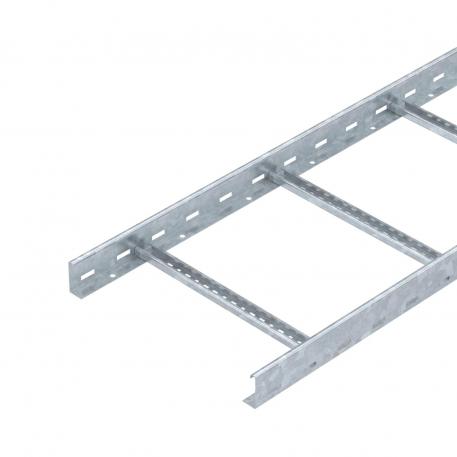

Echelle à câble LG 60, 6 m VS FT SOMY 6000 | 400 | 1,5 | non | Acier | galvanisé à chaud 85 µm
morepic-1 morepic-2

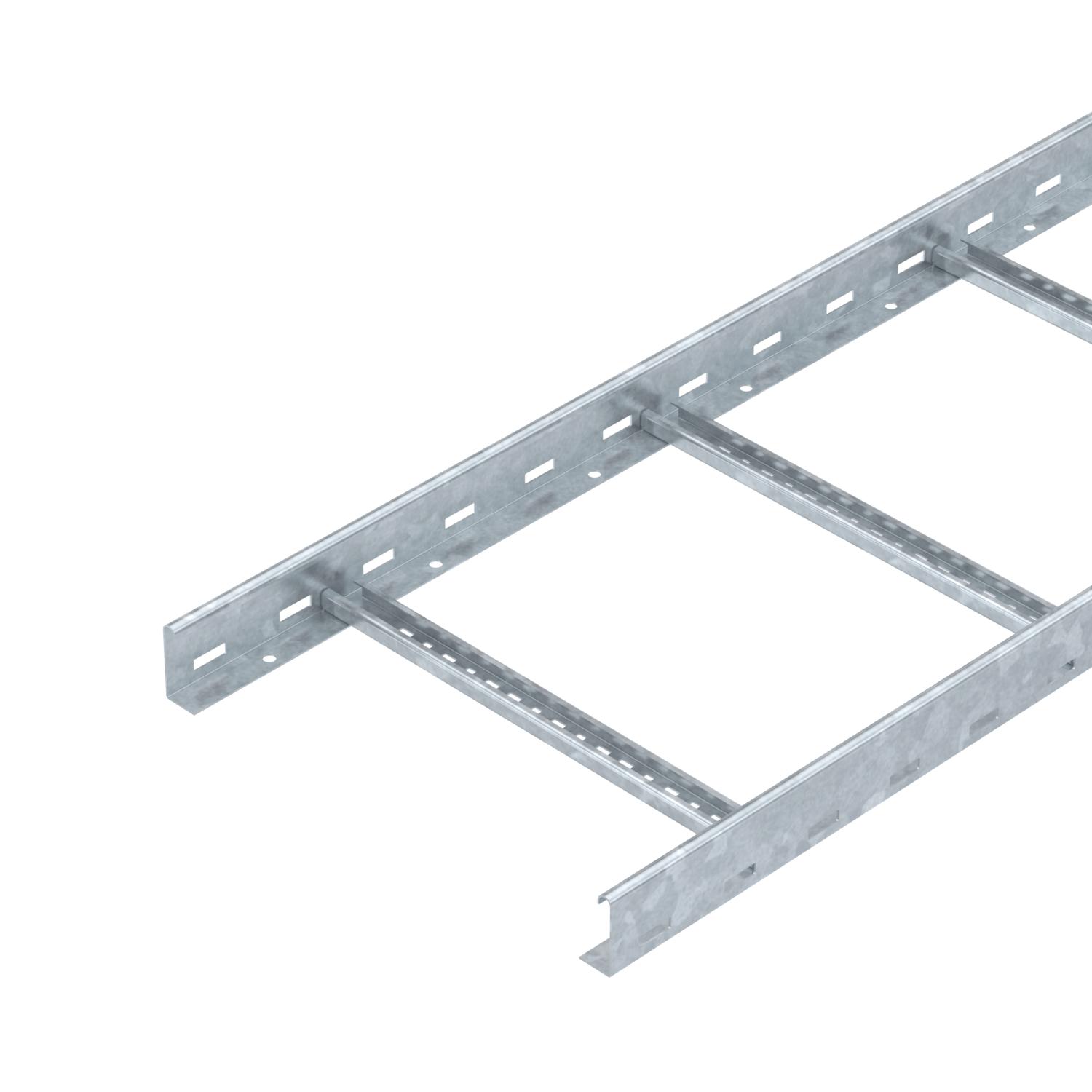

Echelle à câble LG 60, 6 m VS FT SOMY

Réf. 7188633 | EAN 4012196543793

6000 mm
1,5 mm
non
Acier
galvanisé à chaud 85 µm
Description du produit
Description du produit
Échelle à câbles d'une hauteur latérale de 60 mm avec échelons rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée. Le revêtement de surface est réalisé à l'aide d'un procédé de trempe unique et doté de couches de zinc de très grande épaisseur.

  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur d'aile 60 mm
  • Environmental Product Declaration (EPD)
  • Empreinte CO₂ (PCF)

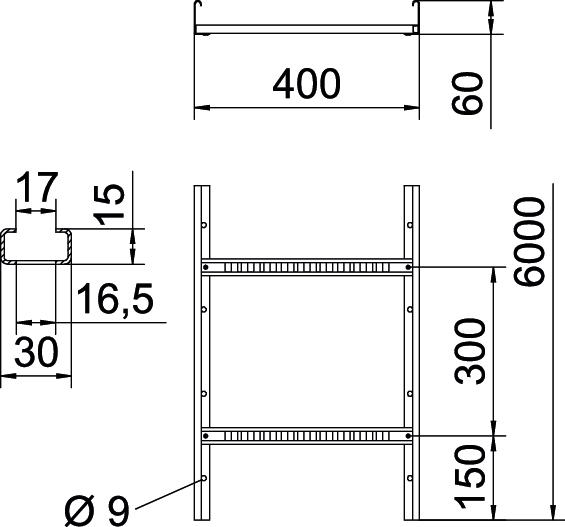

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Cote B 400 mm
Couleur zinc
Dimension 60x400x6000
Dimensions 60 x 400
Distance entre support 4,0m 0,45 kN/m
Distance entre support 5,0m 0,15 kN/m
Distance entre supports 2,0m 2,25 kN/m
Distance entre supports 1,5m 3,1 kN/m
Distance entre supports 2,5m 1,5 kN/m
Distance entre supports 3,0m 1,1 kN/m
Distance entre supports 3,5m 0,75 kN/m
Distance entre supports 4,5m 0,3 kN/m
Écart entre échelons 300 mm
Empreinte CO2 (GWP) du berceau à la porte 7,4612 kg CO2e / 1 Mètre
Épaisseur de longeron 1,5 mm
Fente de l’échelon 16,50
Fixation des échelons à rivets aveugles
Hauteur 60 mm
Largeur 400 mm
Longueur 6000 mm
Maintien en fonction non
Matériau Acier
Modèle de longeron latéral profilé plat
Modèle des échelons Profilé perforé
Modèle longue portée non
Perforation latérale oui
Section utile 198 cm²
Section utile 19800 mm²
Surface galvanisé à chaud 85 µm

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Diagramme de charge échelle à câbles type LG 60 VS
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de longeron Maintien en fonction Matériau Surface Réf. Quantité Plus petite unité de vente
LG 630 VS 6FT SO 6000 mm 300 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7186363
6 m
LG 640 VS 6 FTSO 6000 mm 400 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7188633
6 m
LG 650 VS 6 FTSO 6000 mm 500 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7188640
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FT Couvercle avec verrou tournant FT DRL 400 FT 6051413
3 m
