Échelle à câbles LCIS 60, 6 m C30 A4 6000 | 200 | 1,5 | non

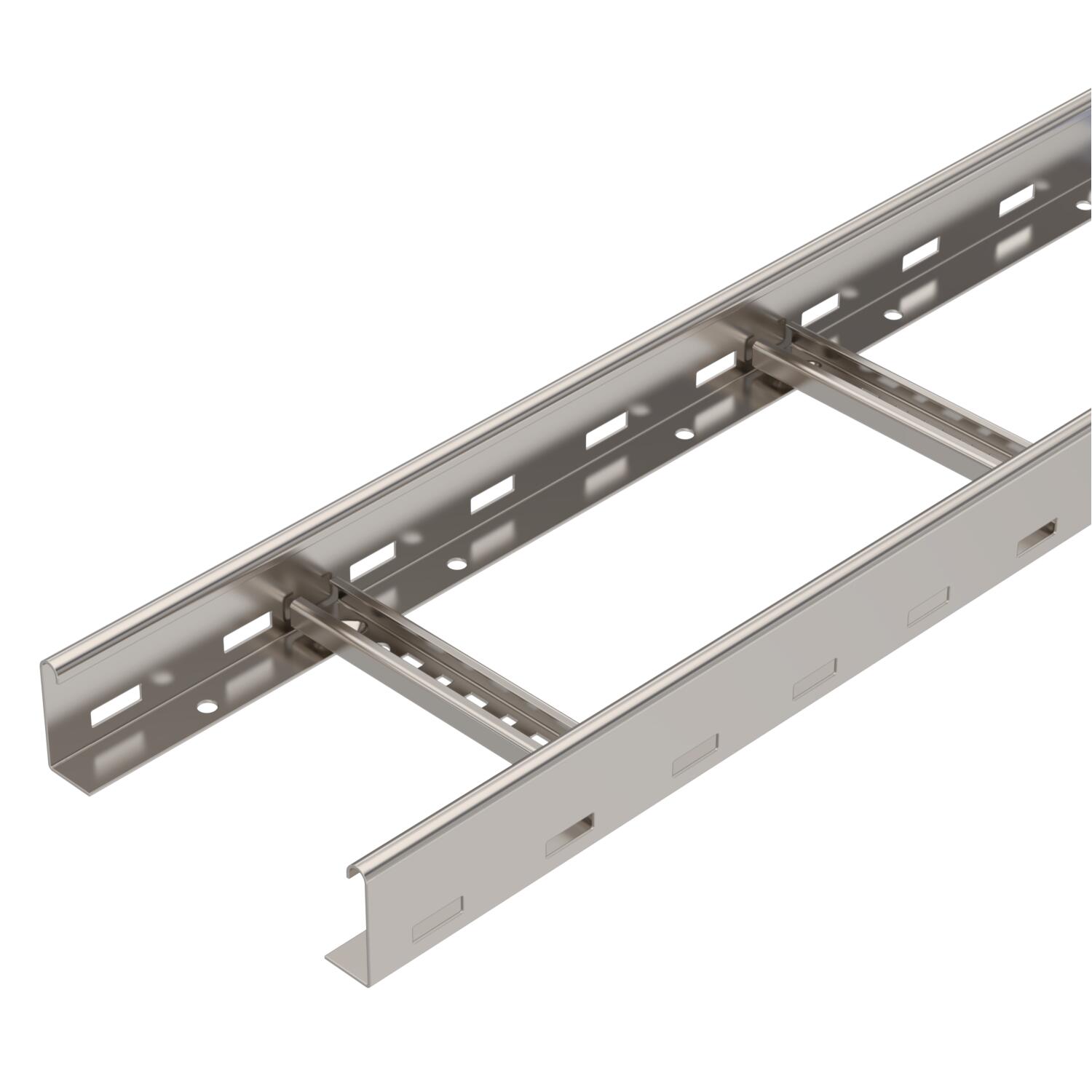

Échelle à câbles LCIS 60, 6 m C30 A4

Réf. 6207202 | EAN 4012196431960

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Description du produit

Description du produit

Échelle à câbles d'une hauteur d'aile de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	oui
Couleur	acier inoxydable
Dimension	60x200x6000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	soudé
Maintien en fonction	non
Matériau	Acier inoxydable 1.4571

Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	8000 mm²
Section utile	80 cm²
Surface	nu, traité

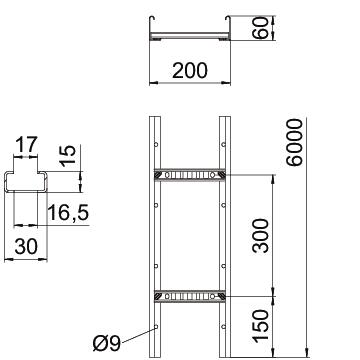

Dimensions

Cote B	200 mm
Fente de l’échelon	17,00
Hauteur	60 mm

Largeur	200 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	0,4 kN/m
Distance entre support 5,0m	0,2 kN/m
Distance entre supports 2,0m	2 kN/m
Distance entre supports 1,5m	3,3 kN/m

Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m
Distance entre supports 4,5m	0,3 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	13,5051 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	13,5051 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	non	6207202	m	6 m

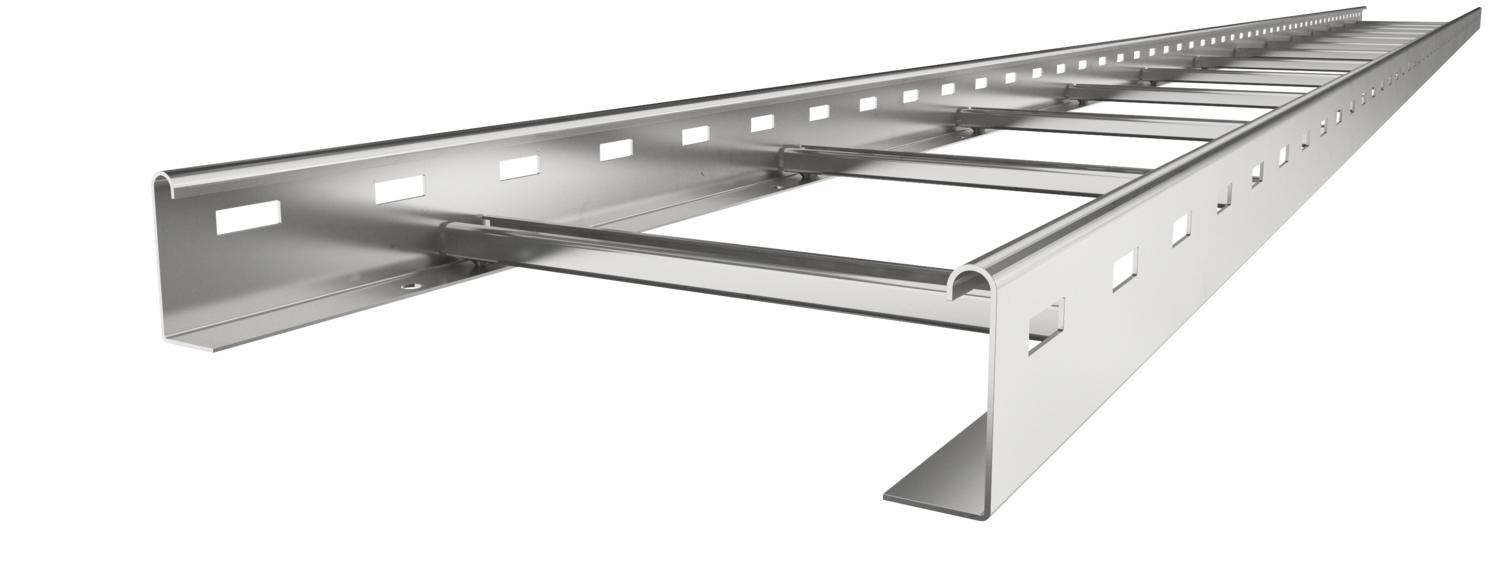

LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	non	6207204	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	non	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	non	6207210	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant A4	DRL 200 A4	6052981	m	3 m
Éclisses droites A4	LVG 60 A4	6208835	Pièce	10 Pièce

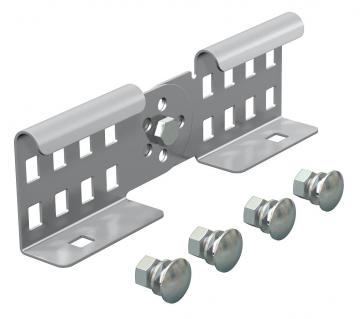

Éclisse articulée A4	LGVG 60 A4	6208932	Pièce	10 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Séparateur 45 A4	TSG 45 A4	6062028	m	3 m
