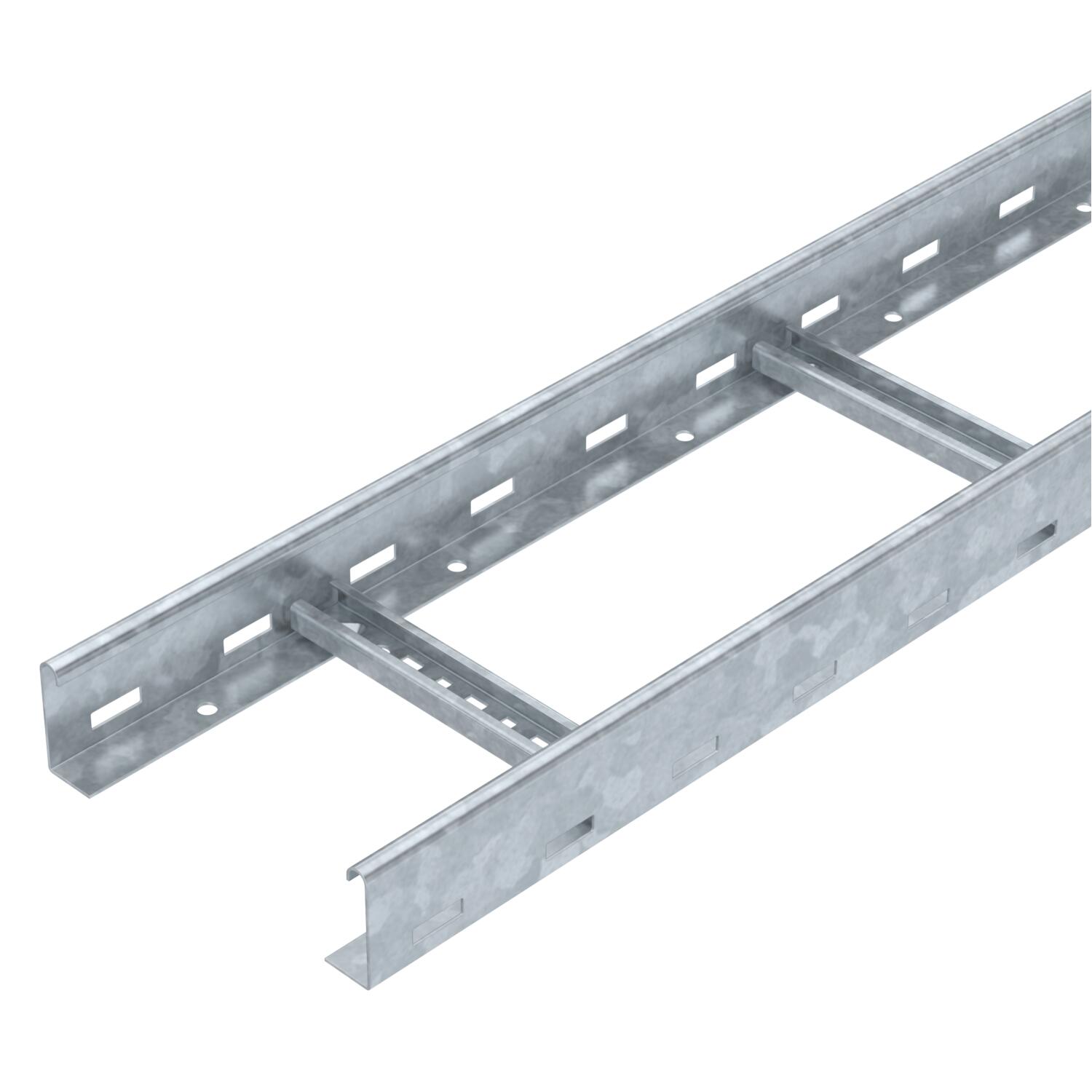

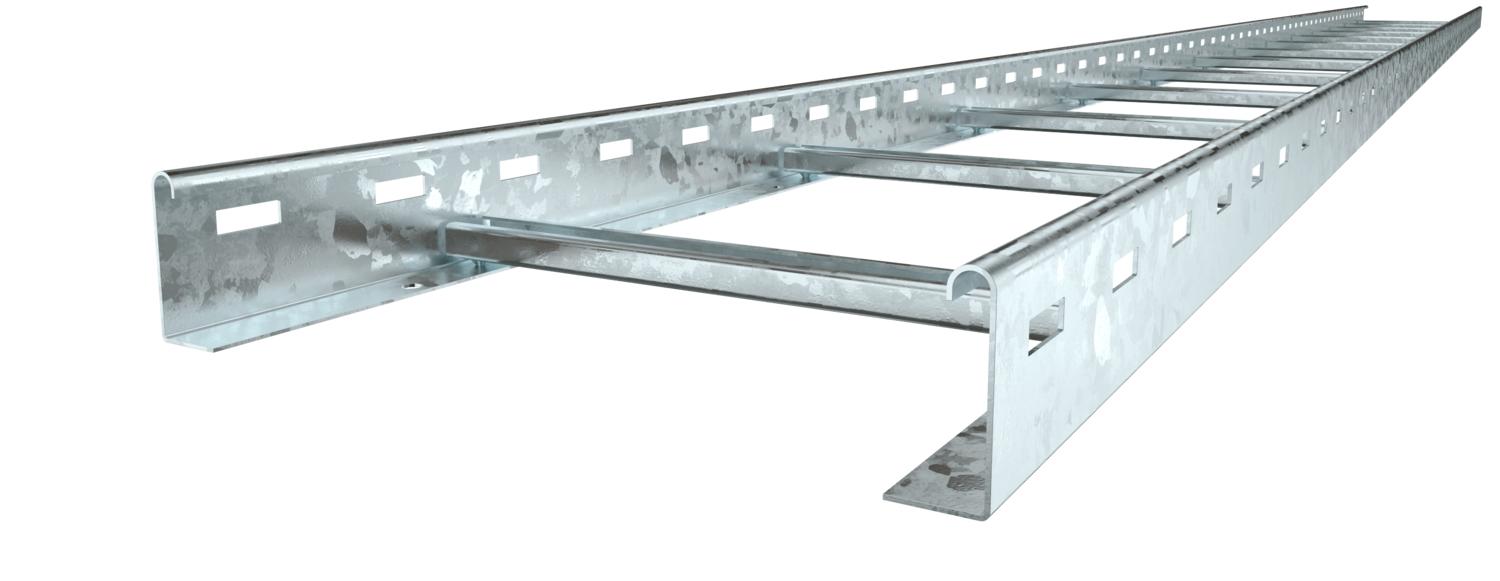

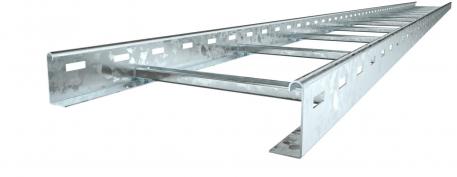

Échelle à câbles LCIS 60, 6 m C30 FT 6000 | 200 | 1,5 | non

Échelle à câbles LCIS 60, 6 m C30 FT

Réf. 6209643 | EAN 4012196431786

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Description du produit

Description du produit

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	60x200x6000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	soudé
Maintien en fonction	non
Matériau	Acier

Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	8000 mm²
Section utile	80 cm²
Surface	galvanisé à chaud par trempage

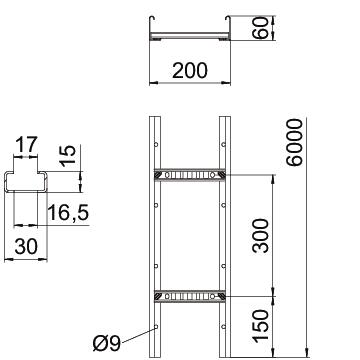

Dimensions

Cote B	200 mm
Fente de l’échelon	17,00
Hauteur	60 mm

Largeur	200 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	0,4 kN/m
Distance entre support 5,0m	0,2 kN/m
Distance entre supports 2,0m	2 kN/m
Distance entre supports 1,5m	3,3 kN/m

Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m
Distance entre supports 4,5m	0,3 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,1553 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	6,1553 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	non	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	non	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	non	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	non	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	non	6209651	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FT	DRL 200 FT	6051367	m	3 m
Raccord droit FT	LVG 60 FT	6208843	Pièce	10 Pièce
Raccord articulé FT	LGVG 60 FT	6208944	Pièce	10 Pièce
Éclisse multifonction FT	LMFV 620 FT	6225730	Pièce	1 Pièce
Coude à 90° 60 FT	LB 90 620 R3 FT	6225062	Pièce	1 Pièce
Pièce en Té 60 FT	LT 620 R3 FT	6225230	Pièce	1 Pièce
Dérivation à monter 60 FT	LAA 620 R3 FT	6225870	Pièce	1 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Pièce de raccordement FT	LAS 60 FT	6221378	Pièce	10 Pièce
Séparateur 45 DD	TSG 45 DD	6062321	m	3 m
Tôle d'angle DD	LEB 50 DD	6221259	Pièce	1 Pièce
Tôle de passage	LALB 20 FT	6221858	Pièce	1 Pièce
Tôle de départ FT	LAB 20 FT	6220436	Pièce	1 Pièce
Tôle de fond DD	ELB-L 20 DD	6103352	m	3 m
