Échelle à câbles LG 110, 3 m VS FS 3000 | 400 | 1,5 | non | Acier | galvanisé par bande

Échelle à câbles LG 110, 3 m VS FS

Réf. 6216410 | EAN 4012195064503

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 110 mm, avec échelons rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type BS-H... dans la section des systèmes d'échelles verticales.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	110x400x3000
Dimensions	110x400x3000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Maintien en fonction	non

Matériau	Acier
Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	378 cm²
Section utile	37800 mm²
Surface	galvanisé par bande

Dimensions

Cote B	400 mm
Fente de l’échelon	16,50
Hauteur	110 mm

Largeur	400 mm
Longueur	3000 mm

Charges

Distance entre support 4,0m	0,65 kN/m
Distance entre support 5,0m	0,5 kN/m
Distance entre supports 2,0m	3,1 kN/m
Distance entre supports 2,5m	2 kN/m

Distance entre supports 3,0m	1,4 kN/m
Distance entre supports 3,5m	0,9 kN/m
Distance entre supports 4,5m	0,55 kN/m
Distance par rapport au support 6,0m	0,15 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	10,1723 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	10,1723 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	non	Acier	galvanisé par bande	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	non	Acier	galvanisé par bande	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé par bande	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé par bande	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé par bande	6216416	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	DRL 400 FS	6052401	m	3 m
Raccord droit FS	LVG 110 FS	6216545	Pièce	10 Pièce
Éclisse coudée 110 FS	LWVG 110 FS	6216587	Pièce	10 Pièce
Raccord articulé FS	LGVG 110 FS	6216650	Pièce	10 Pièce

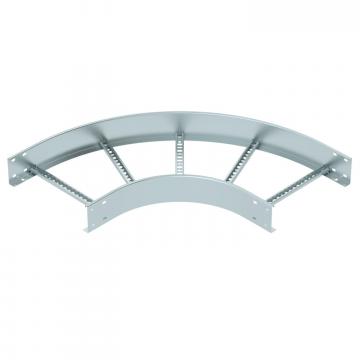

Coude à 90° 110 FS	LB 90 1140 R3 FS	6225126	Pièce	1 Pièce

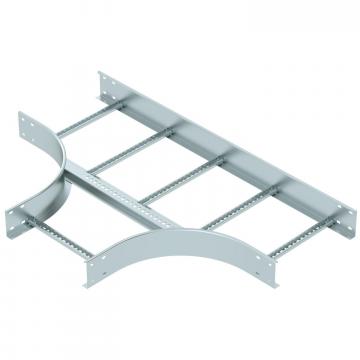

Pièce en T 110 FS	LT 1140 R3 FS	6225294	Pièce	1 Pièce

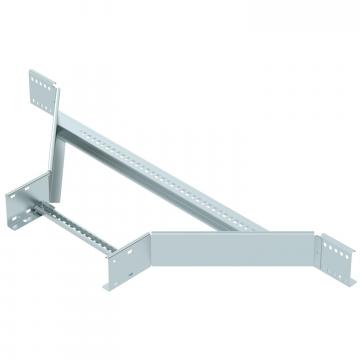

Dérivation à monter 110 FS	LAA 1140 R3 FS	6225914	Pièce	1 Pièce
Embout de protection	SKH 110 OR	6222553	Paire	20 Paire
Pièce de raccordement FS	LAS 110 FS	6221416	Pièce	10 Pièce
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Tôle de fond FS	ELB-L 40 FS	6103286	m	3 m
