Échelle à câbles LG 110, 3 m VS FT 3000 | 500 | 1,5 | non | Acier | galvanisé à chaud par trempage

Échelle à câbles LG 110, 3 m VS FT

Réf. 6216432 | EAN 4012195065265

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 110 mm, avec échelons rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	500 mm
Couleur	zinc

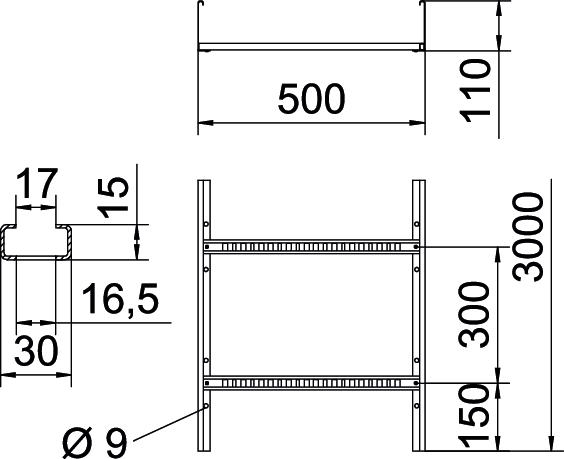

Dimension	110x500x3000
Dimensions	110x500x3000
Distance entre support 4,0m	0,65 kN/m
Distance entre support 5,0m	0,5 kN/m
Distance entre supports 2,0m	3,1 kN/m
Distance entre supports 2,5m	2 kN/m
Distance entre supports 3,0m	1,4 kN/m
Distance entre supports 3,5m	0,9 kN/m
Distance entre supports 4,5m	0,55 kN/m
Distance par rapport au support 6,0m	0,15 kN/m
Écart entre échelons	300 mm
Empreinte CO2 (GWP) du berceau à la porte	10,4622 kg CO2e / 1 Mètre

Épaisseur de longeron	1,5 mm
Fente de l’échelon	16,50
Fixation des échelons	à rivets aveugles
Hauteur	110 mm
Largeur	500 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	47500 mm²
Section utile	475 cm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6216435	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FT	DRL 500 FT	6051448	m	3 m
Raccord droit FT	LVG 110 FT	6216548	Pièce	10 Pièce
Raccord articulé FT	LGVG 110 FT	6216653	Pièce	10 Pièce
Raccord de dilatation 110 FT	LDVG 110 FT	6216670	Pièce	2 Pièce
Éclisse multifonction FT	LMFV 1150 FT	6225778	Pièce	1 Pièce
Coude à 90° 110 FT	LB 90 1150 R3 FT	6225150	Pièce	1 Pièce
Pièce en T 110 FT	LT 1150 R3 FT	6225318	Pièce	1 Pièce
Dérivation à monter 110 FT	LAA 1150 R3 FT	6225938	Pièce	1 Pièce
Embout de protection	SKH 110 OR	6222553	Paire	20 Paire
Pièce de raccordement FT	LAS 110 FT	6221424	Pièce	10 Pièce
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
Tôle d'angle DD	LEB 50 DD	6221259	Pièce	1 Pièce
Tôle de passage	LALB 50 FT	6221882	Pièce	1 Pièce
Tôle de départ FT	LAB 50 FT	6220460	Pièce	1 Pièce
Tôle de fond DD	ELB-L 50 DD	6103364	m	3 m
