Échelle à câbles LG 60, 3 m VS FS 3000 | 600 | 1,5 | non | Acier | galvanisé par bande

Échelle à câbles LG 60, 3 m VS FS

Réf. 6208550 | EAN 4012195064084

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

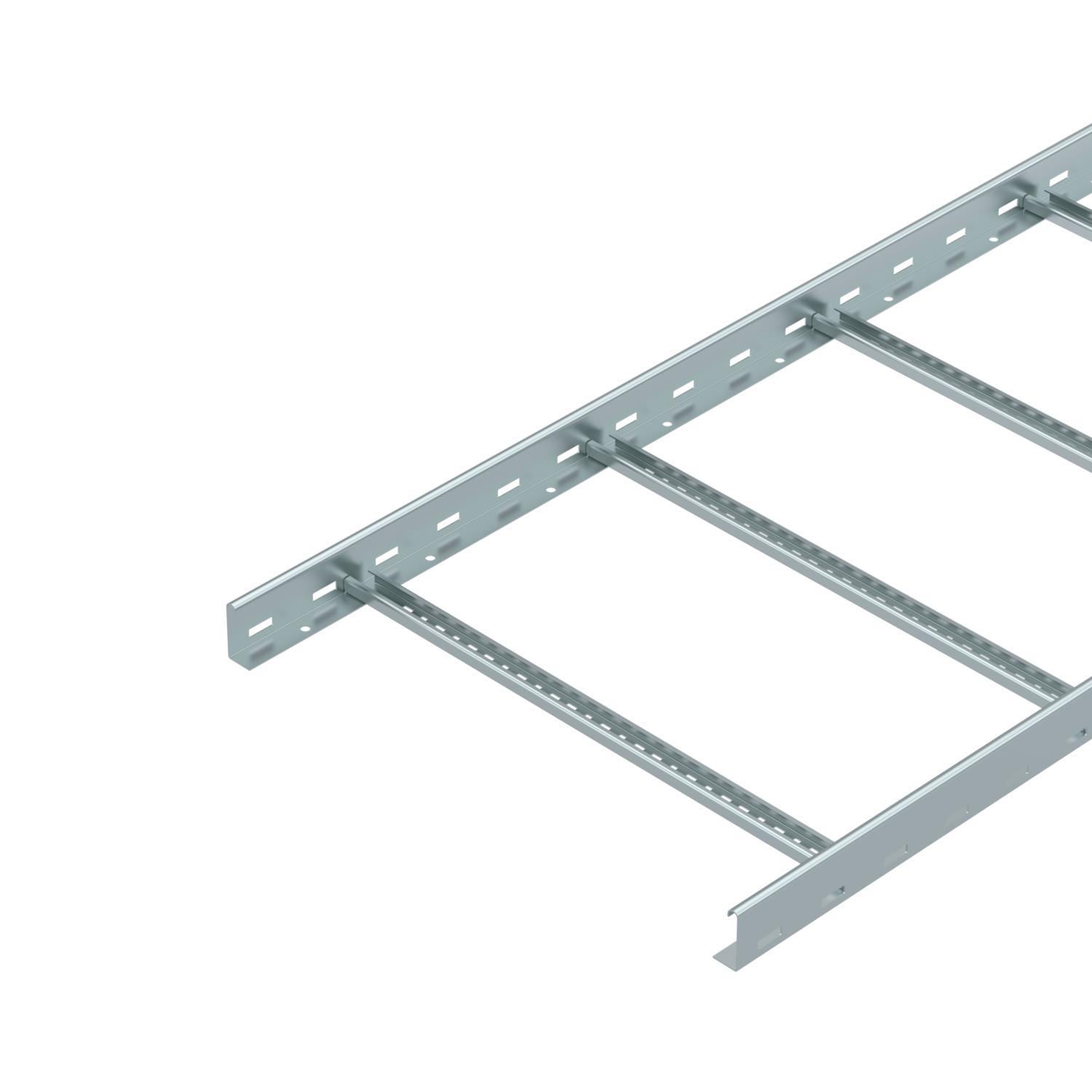

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Autres largeurs disponibles sur demande.

L'échelle à câbles est livrée repliée.

Les câbles peuvent être fixés avec la bride de fixation correspondante de type 2056.

Les échelles de câbles de 200 à 400 mm de largeur sont également autorisées pour le montage vertical en tant qu’échelles verticales dans les installations dotées de sécurité de fonctionnement conformément à la norme DIN 4102, partie 12. Les câbles peuvent être fixés avec la bride de fixation rapide autorisée pour la sécurité de fonctionnement de type 2056 M.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	60x600x3000
Dimensions	60x600x3000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Maintien en fonction	non

Matériau	Acier
Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	298 cm²
Section utile	29800 mm²
Surface	galvanisé par bande

Dimensions

Cote B	600 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	600 mm
Longueur	3000 mm

Charges

Distance entre support 4,0m	0,45 kN/m
Distance entre support 5,0m	0,15 kN/m
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	3,1 kN/m

Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	1,1 kN/m
Distance entre supports 3,5m	0,75 kN/m
Distance entre supports 4,5m	0,3 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,6548 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	8,6548 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	oui	Acier	galvanisé par bande	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	oui	Acier	galvanisé par bande	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	oui	Acier	galvanisé par bande	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé par bande	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé par bande	6208550	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	DRL 600 FS	6052606	m	3 m
Raccord droit FS	LVG 60 FS	6208840	Pièce	10 Pièce
Raccord coudé 60 FS	LWVG 60 FS	6208895	Pièce	10 Pièce
Raccord articulé FS	LGVG 60 FS	6208941	Pièce	10 Pièce
Éclisse multifonction FS	LMFV 660 FS	6225718	Pièce	1 Pièce
Coude à 90° 60 FS	LB 90 660 R3 FS	6225050	Pièce	1 Pièce
Pièce en Té 60 FS	LT 660 R3 FS	6225218	Pièce	1 Pièce
Élément de coude articulé 60 FS	LGBE 660 FS	6225458	Pièce	1 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Pièce de raccordement FS	LAS 60 FS	6221351	Pièce	10 Pièce
Cloison de séparation 45 FS	TSG 45 FS	6062033	m	3 m
Tôle de fond FS	ELB-L 60 FS	6103332	m	3 m
