Échelle à câbles LG 60, 6 m VS FT 6000 | 200 | 1,5 | oui | Acier | galvanisé à chaud par trempage

Échelle à câbles LG 60, 6 m VS FT

Réf. 6208650 | EAN 4012195064329

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

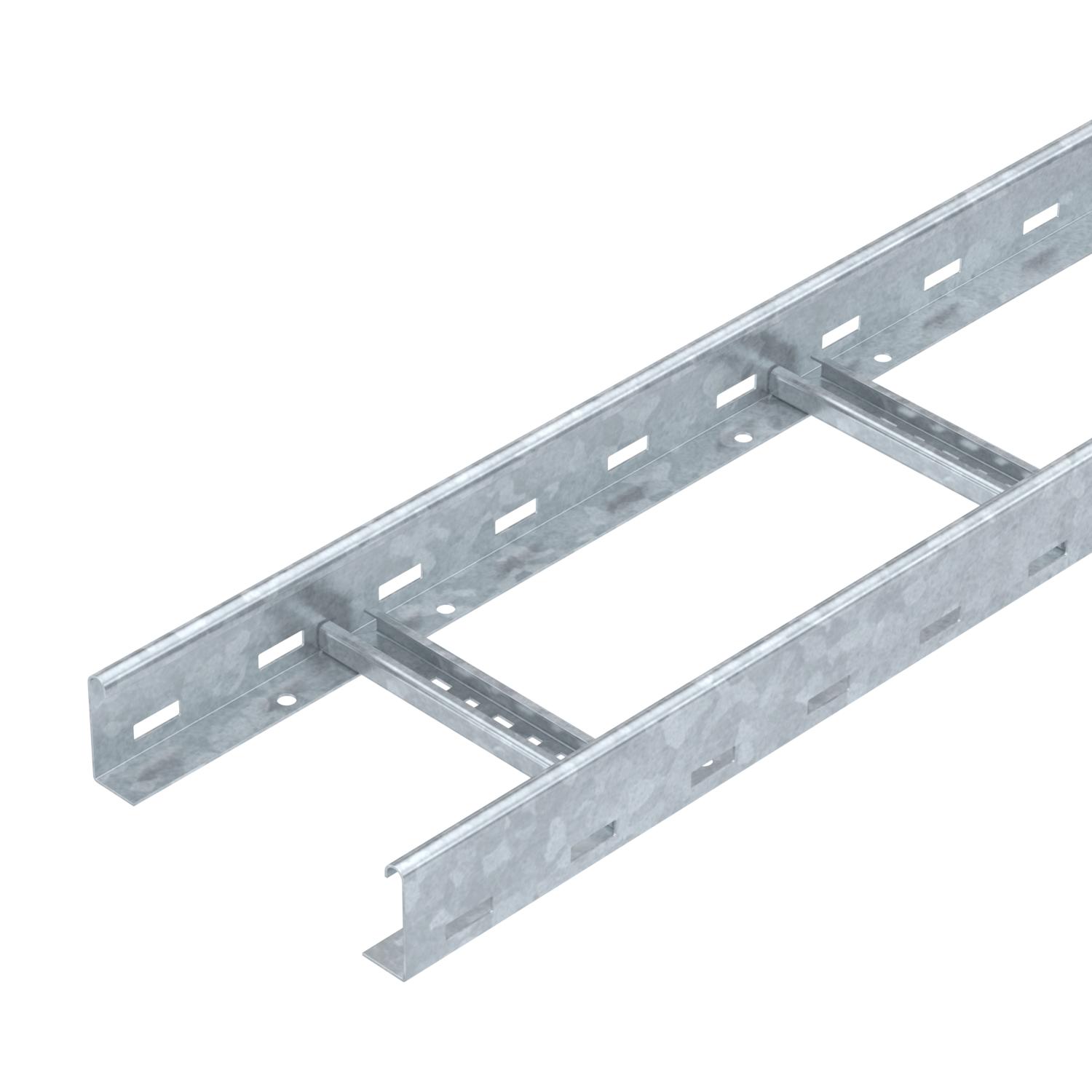

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation adaptée de type 2056 dans la section des systèmes d'échelles verticales.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	60x200x6000
Dimensions	60x200x6000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Maintien en fonction	oui
Matériau	Acier

Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse normalisée
Section utile	98 cm²
Section utile	9800 mm²
Surface	galvanisé à chaud par trempage

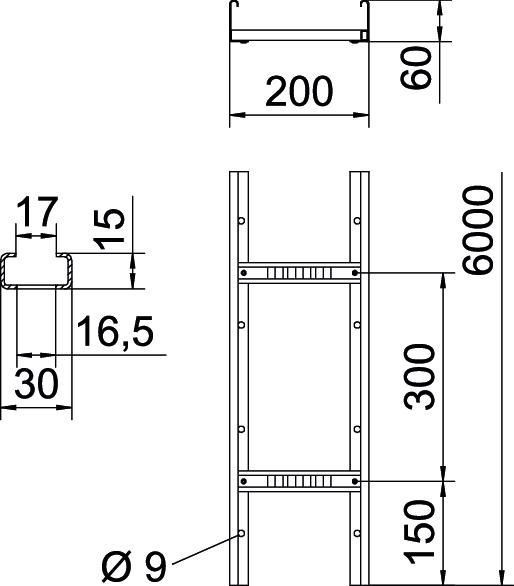

Dimensions

Cote B	200 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	200 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	0,45 kN/m
Distance entre support 5,0m	0,15 kN/m
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	3,1 kN/m

Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	1,1 kN/m
Distance entre supports 3,5m	0,75 kN/m
Distance entre supports 4,5m	0,3 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,1866 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	6,1866 kg CO2e / 1 Mètre

Caractéristiques techniques

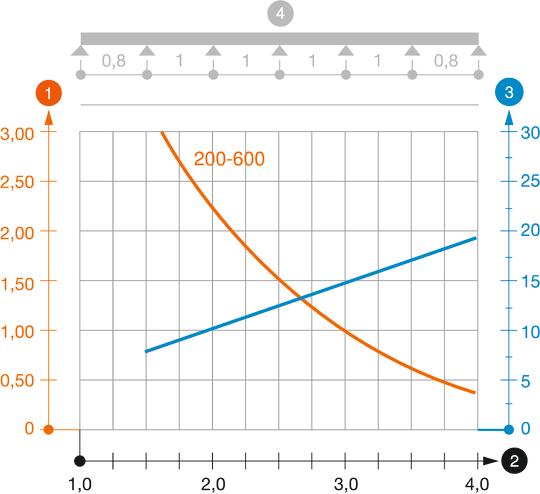

Diagramme de charge échelle à câbles type LG 60 VS

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6208661	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

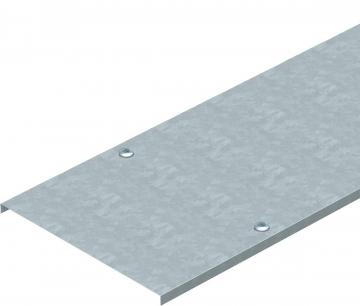

Couvercle avec verrou tournant FT	DRL 200 FT	6051367	m	3 m

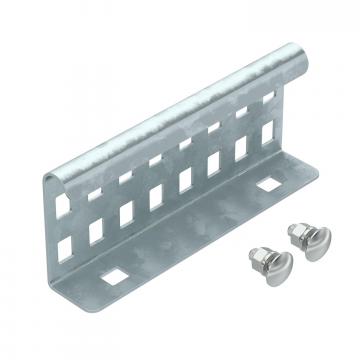

Raccord droit FT	LVG 60 FT	6208843	Pièce	10 Pièce
Raccord articulé FT	LGVG 60 FT	6208944	Pièce	10 Pièce

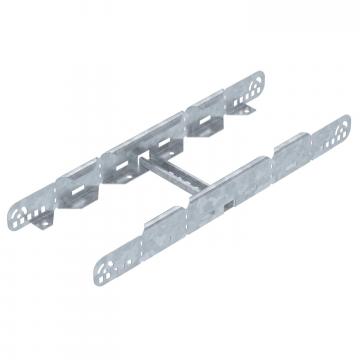

Éclisse multifonction FT	LMFV 620 FT	6225730	Pièce	1 Pièce
Coude à 90° 60 FT	LB 90 620 R3 FT	6225062	Pièce	1 Pièce
Pièce en Té 60 FT	LT 620 R3 FT	6225230	Pièce	1 Pièce
Dérivation à monter 60 FT	LAA 620 R3 FT	6225870	Pièce	1 Pièce

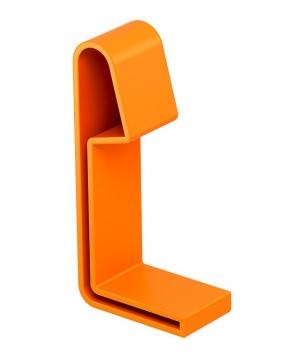

Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Pièce de raccordement FT	LAS 60 FT	6221378	Pièce	10 Pièce
Séparateur 45 DD	TSG 45 DD	6062321	m	3 m
Tôle d'angle DD	LEB 50 DD	6221259	Pièce	1 Pièce
Tôle de passage	LALB 20 FT	6221858	Pièce	1 Pièce
Tôle de départ FT	LAB 20 FT	6220436	Pièce	1 Pièce
Tôle de fond DD	ELB-L 20 DD	6103352	m	3 m
