Échelle à câbles longue portée WKLG 110 A4 6000 | 600 | 2 | non

Échelle à câbles longue portée WKLG 110 A4

Réf. 6311233 | EAN 4012195403142

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2 mm

Maintien en fonction	non

Description du produit

Description du produit

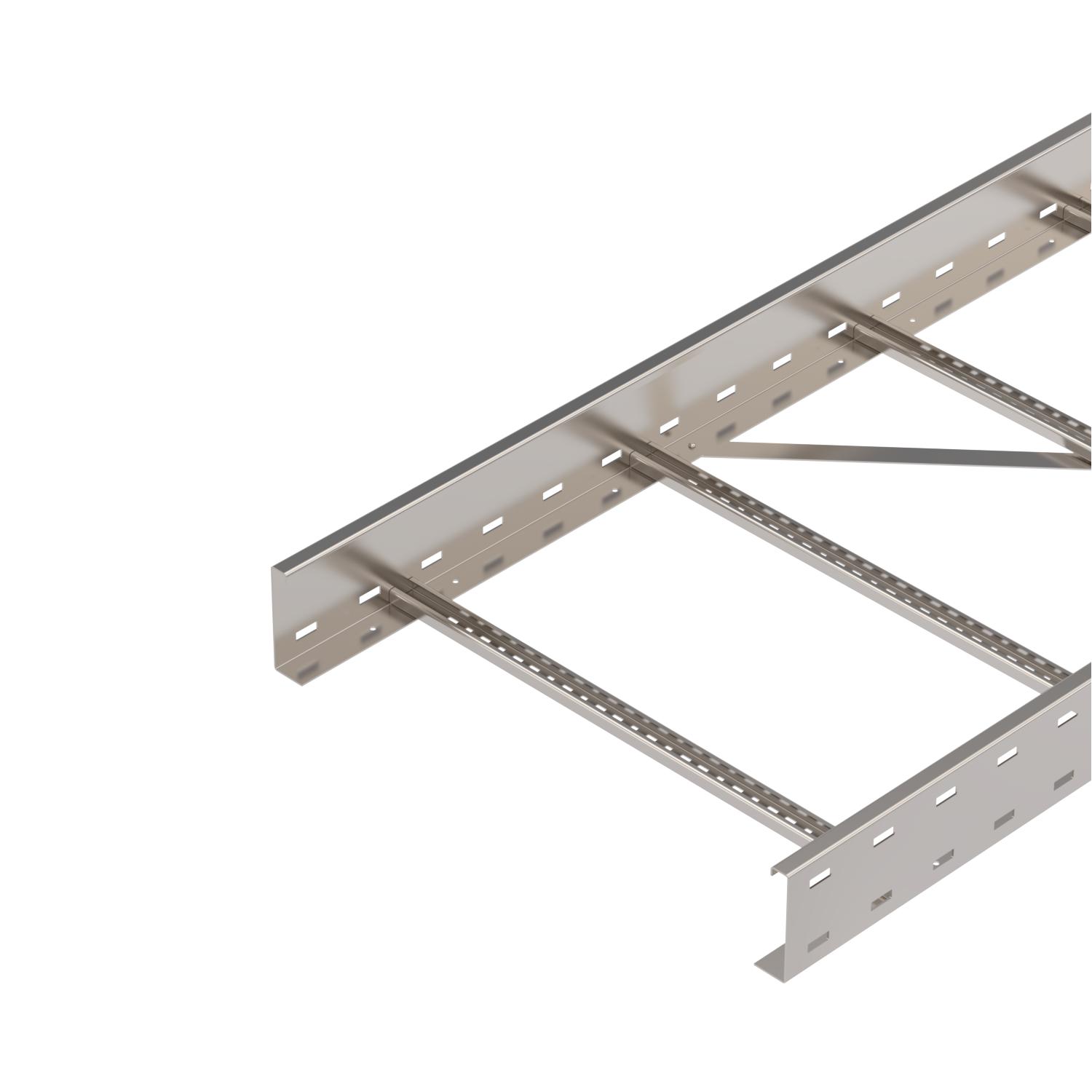

Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056

Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Les éclisses droites type WRVL 110 doivent être commandées séparément dans les quantités requises.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	acier inoxydable
Dimension	110x600x6000
Dimensions	110 x 600
Épaisseur de longeron	2 mm
Fixation des échelons	à rivets pleins
Maintien en fonction	non
Matériau	Acier inoxydable 1.4571

Modèle de longeron latéral	Profilé (ouvert)
Modèle des échelons	Profilé perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	56600 mm²
Section utile	566 cm²
Surface	nu, traité

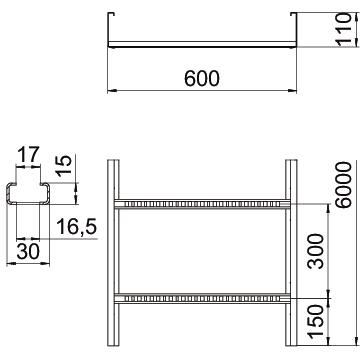

Dimensions

Cote B	600 mm
Cote L	6000 mm
Fente de l’échelon	17,00

Hauteur	110 mm
Largeur	600 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	1,6 kN/m
Distance entre support 5,0m	1,1 kN/m
Distance entre supports 3,0m	2,3 kN/m
Distance entre supports 3,5m	1,9 kN/m

Distance entre supports 4,5m	1,33 kN/m
Distance par rapport au support 6,0m	0,8 kN/m
Distance par rapport au support 7,0m	0,4 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	33,1793 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	33,1793 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKLG 110

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1120 A4	6000 mm	200 mm	2 mm	non	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	non	6311227	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	non	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	non	6311233	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Éclisses droites A4	WRVL 110 A4	6091234	Pièce	2 Pièce
Éclisse coudée 110 A4	WRWVK 110 A4	6091397	Pièce	2 Pièce
Éclisse articulée A4	WRGV 110 A4	6091343	Pièce	2 Pièce
Coude à 90° 110 A4	WLB 90 116 A4	6312558	Pièce	1 Pièce
