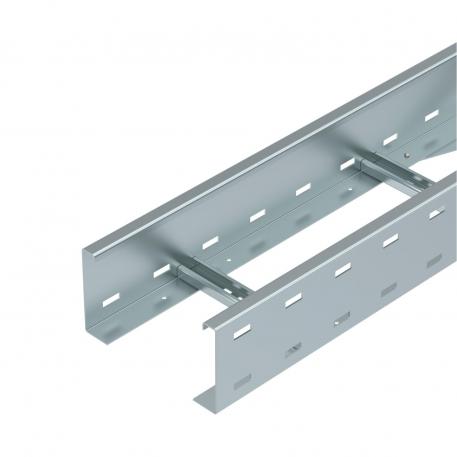

Échelle à câbles longue portée WKLG 110 FS 6000 | 200 | 2 | non

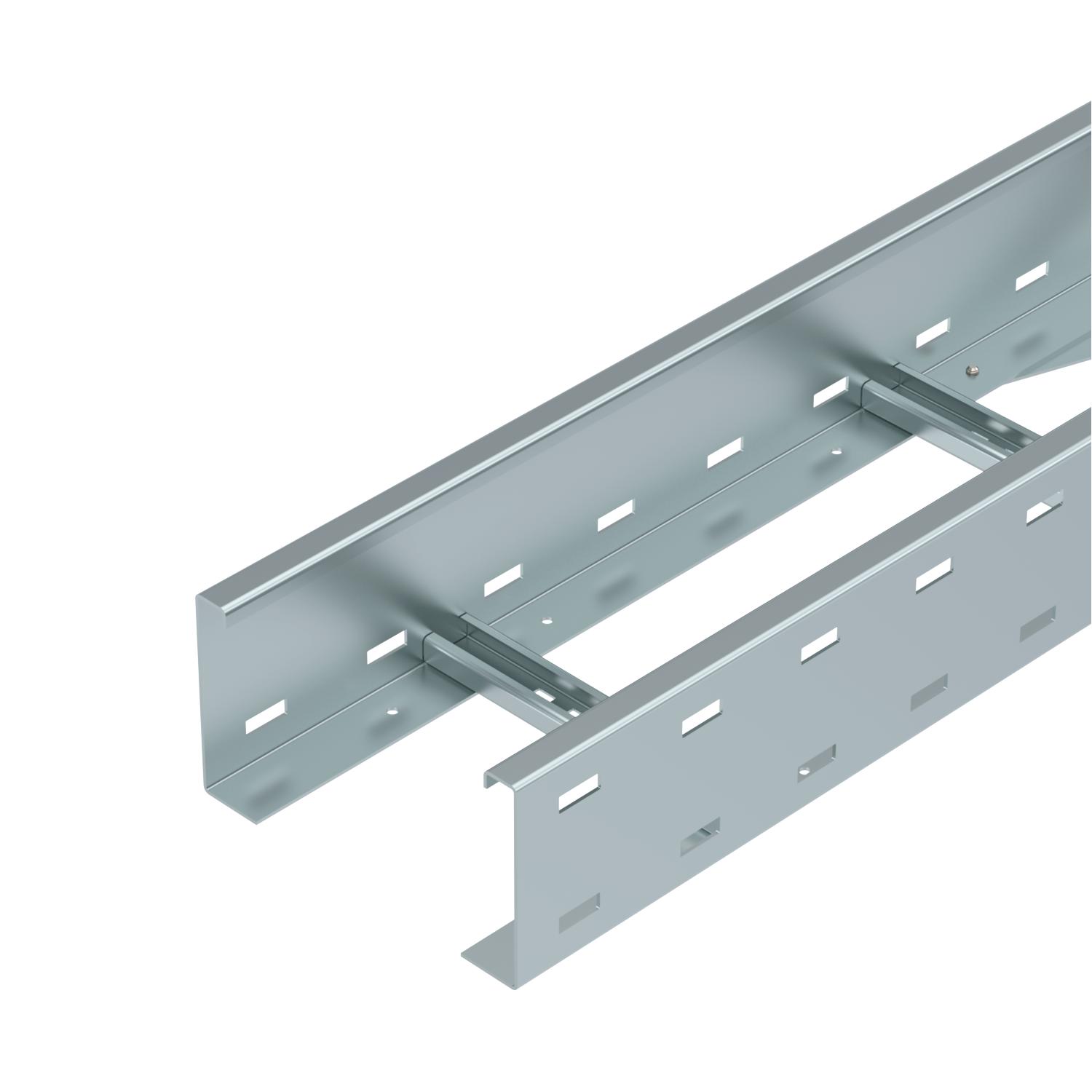

Échelle à câbles longue portée WKLG 110 FS

Réf. 6311008 | EAN 4012196883035

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2 mm

Maintien en fonction	non

Description du produit

Description du produit

Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Les éclisses droites type WRVL 110 doivent être commandées séparément dans les quantités requises.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	110x200x6000
Dimensions	110 x 200
Épaisseur de longeron	2 mm
Fixation des échelons	à rivets pleins
Maintien en fonction	non
Matériau	Acier

Modèle de longeron latéral	Profilé (ouvert)
Modèle des échelons	Profilé perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	186 cm²
Section utile	18600 mm²
Surface	galvanisé par bande

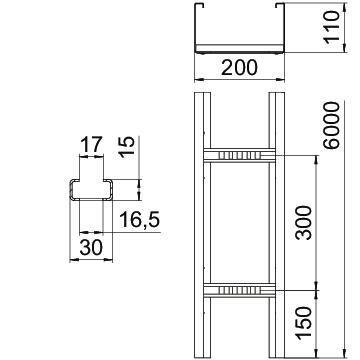

Dimensions

Cote B	200 mm
Cote L	6000 mm
Fente de l’échelon	17,00

Hauteur	110 mm
Largeur	200 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	1,6 kN/m
Distance entre support 5,0m	1,1 kN/m
Distance entre supports 3,0m	2,5 kN/m
Distance entre supports 3,5m	1,98 kN/m

Distance entre supports 4,5m	1,31 kN/m
Distance par rapport au support 6,0m	0,8 kN/m
Distance par rapport au support 7,0m	0,4 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	13,5242 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	13,5242 kg CO2e / 1 Mètre

Caractéristiques techniques

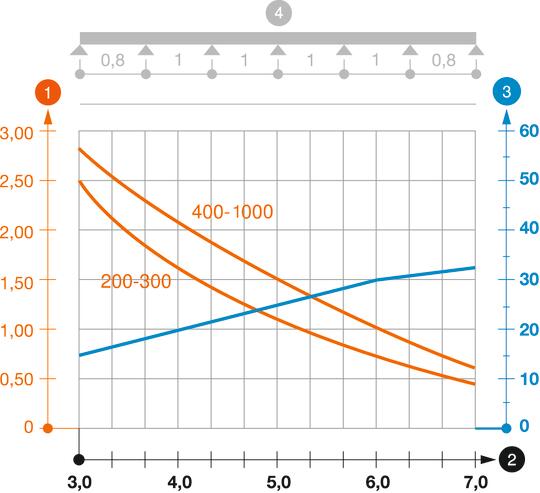

Diagramme de charge du chemin de câbles longue portée WKLG 110

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1120 FS	6000 mm	200 mm	2 mm	non	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	non	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	non	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	non	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	non	6311024	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	WDRL 1116 20 FS	6227422	m	3 m
Raccord droit FS	WRVL 110 FS	6091164	Pièce	2 Pièce
Raccord coudé 110 FS	WRWVK 110 FS	6091377	Pièce	2 Pièce

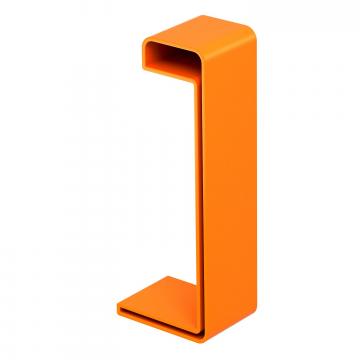

Embout de protection	SKHW 110 OR	6310398	Paire	20 Paire
Raccord articulé FS	WRGV 110 FS	6091318	Pièce	2 Pièce
Éclisse coudée verticale FS	WRWVV 110 FS	6091379	Pièce	2 Pièce
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m

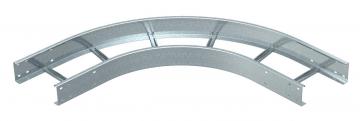

Coude à 90° 110 FS	WLB 90 112 FS	6312330	Pièce	1 Pièce

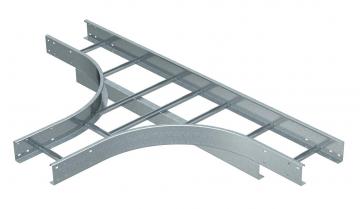

Té de dérivation 110 FS	WLT 1120 FS	6312632	Pièce	1 Pièce
