Échelle à câbles longue portée WKLG 110 FT 6000 | 500 | 2 | non

Échelle à câbles longue portée WKLG 110 FT

Réf. 6311071 | EAN 4012196883516

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2 mm

Maintien en fonction	non

Description du produit

Description du produit

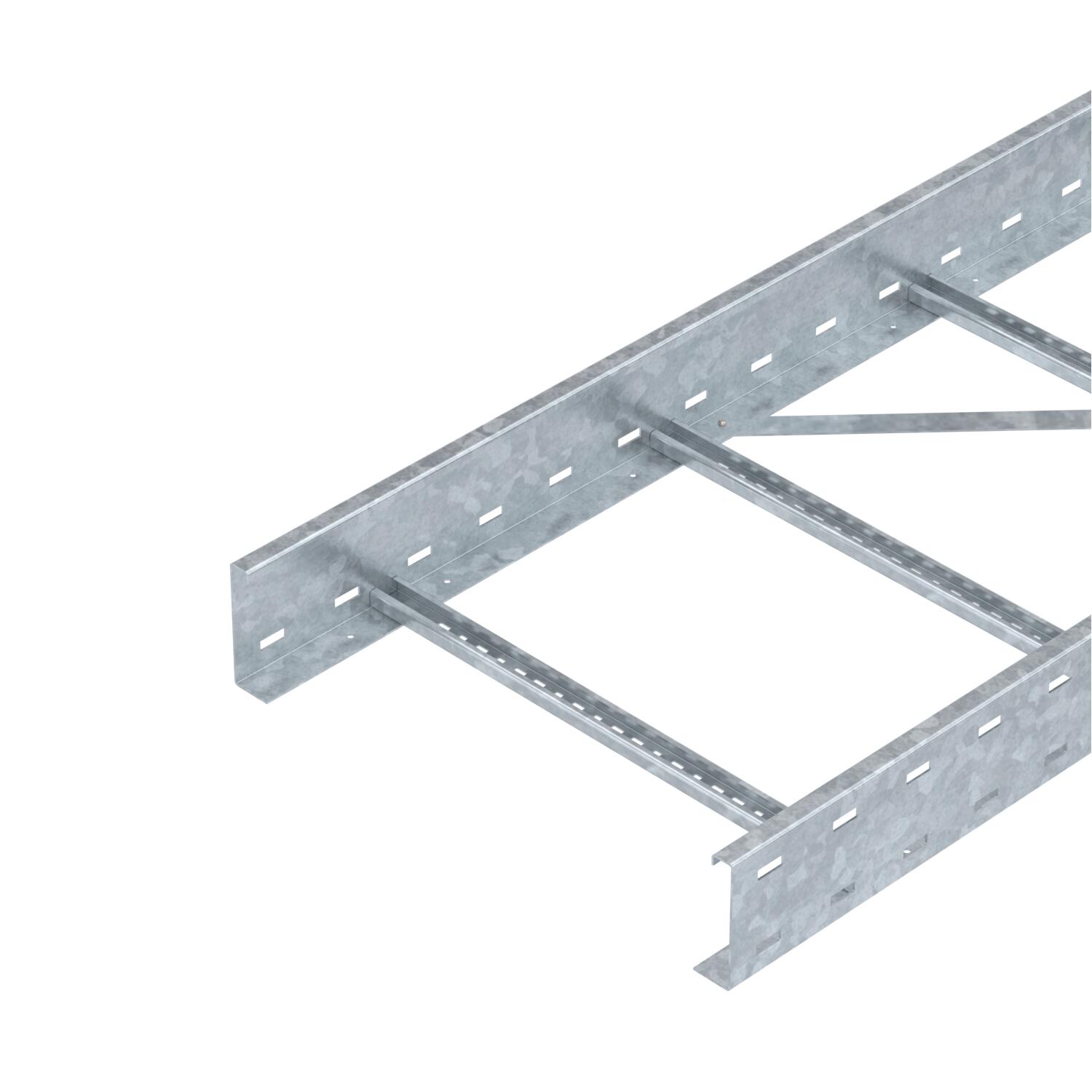

Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056

Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Les éclisses droites type WRVL 110 doivent être commandées séparément dans les quantités requises.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	110x500x6000
Dimensions	110 x 500
Épaisseur de longeron	2 mm
Fixation des échelons	à rivets pleins
Maintien en fonction	non
Matériau	Acier

Modèle de longeron latéral	Profilé (ouvert)
Modèle des échelons	Profilé perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	471 cm²
Section utile	47100 mm²
Surface	galvanisé à chaud par trempage

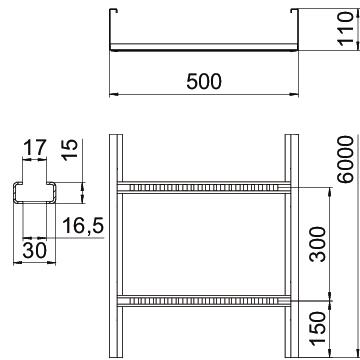

Dimensions

Cote B	500 mm
Cote L	6000 mm
Fente de l’échelon	17,00

Hauteur	110 mm
Largeur	500 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	2,1 kN/m
Distance entre support 5,0m	1,5 kN/m
Distance entre supports 3,0m	2,9 kN/m
Distance entre supports 3,5m	2,48 kN/m

Distance entre supports 4,5m	1,78 kN/m
Distance par rapport au support 6,0m	1 kN/m
Distance par rapport au support 7,0m	0,7 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,6128 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	14,6128 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKLG 110

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1120 FT	6000 mm	200 mm	2 mm	non	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	non	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	non	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	non	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	non	6311075	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant DD	WDRL 1116 50 DD	6227612	m	3 m
Raccord droit FT	WRVL 110 FT	6091180	Pièce	2 Pièce
Embout de protection	SKHW 110 OR	6310398	Paire	20 Paire
Raccord articulé FT	WRGV 110 FT	6091334	Pièce	2 Pièce
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
Coude à 90° 110 FT	WLB 90 115 FT	6312462	Pièce	1 Pièce
Té de dérivation 110 FT	WLT 1150 FT	6312756	Pièce	1 Pièce
Croix 110 FT	WLK 1150 FT	6312969	Pièce	1 Pièce
