Échelle à câbles longue portée WKLG 160 FS 6000 | 200 | 2 | non

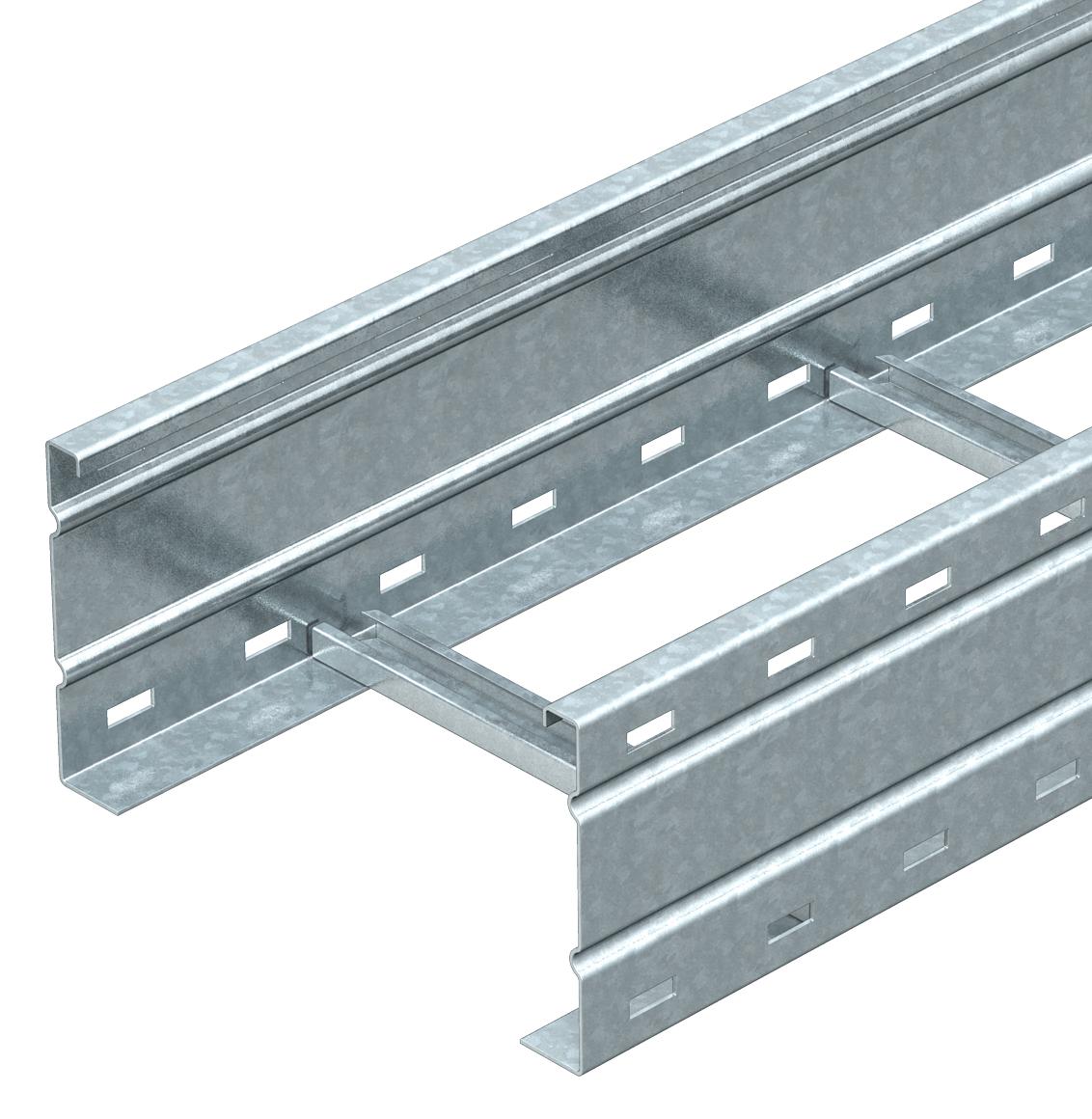

Échelle à câbles longue portée WKLG 160 FS

Réf. 6227023 | EAN 4012196169092

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2 mm

Maintien en fonction	non

Description du produit

Description du produit

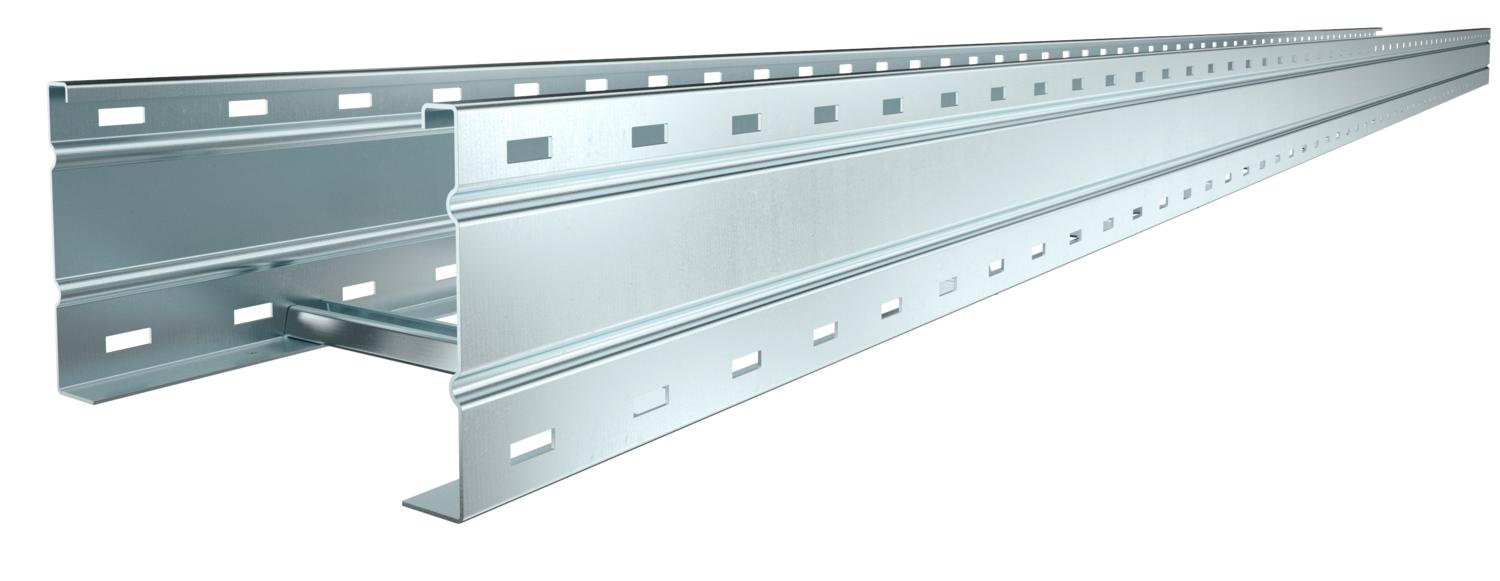

Échelle à câbles longue portée avec longeron latéral perforé d'une hauteur latérale de 160 mm. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Les éclisses droites WRV 160 doivent être commandées séparément en quantités nécessaires.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	160x200x6000
Dimensions	160 x 200
Épaisseur de longeron	2 mm
Fixation des échelons	à rivets pleins
Maintien en fonction	non

Matériau	Acier
Modèle des échelons	Profilé non perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	282 cm²
Section utile	28200 mm²
Surface	galvanisé par bande

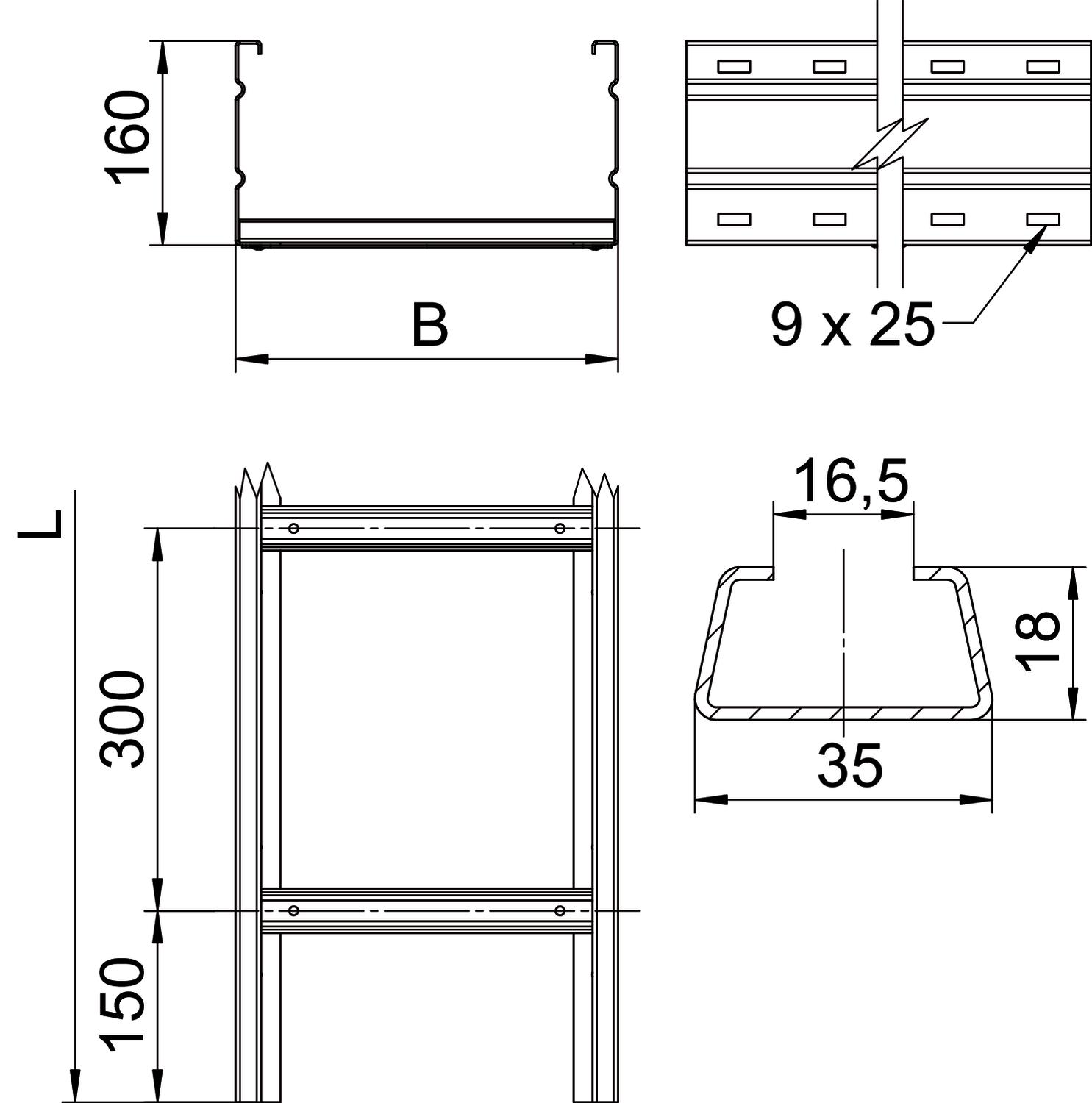

Dimensions

Cote B	200 mm
Cote L	6000 mm
Fente de l’échelon	16,50

Hauteur	160 mm
Largeur	200 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	2,3 kN/m
Distance entre support 5,0m	1,8 kN/m
Distance entre supports 3,0m	2,9 kN/m
Distance entre supports 3,5m	2,59 kN/m

Distance entre supports 4,5m	2,04 kN/m
Distance par rapport au support 6,0m	1,4 kN/m
Distance par rapport au support 7,0m	1 kN/m
Distance par rapport au support 8,0m	0,7 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	17,6987 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	17,6987 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles longue portée WKLG 160

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1620 FS	6000 mm	200 mm	2 mm	non	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	non	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	non	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	non	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	non	6227074	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	WDRL 1116 20 FS	6227422	m	3 m
Raccord droit FS	WRVL 160 FS	6227708	Pièce	2 Pièce
Raccord coudé 160 FS	WRWVK 160 FS	6227832	Pièce	2 Pièce
Raccord d'angle 45°, horizontal, longeron intérieur 160 FS	WRWV 160 I FS	6227902	Pièce	1 Pièce
Raccord d'angle 45°, horizontal, extérieur 160 FS	WRWV 160 A FS	6227856	Pièce	1 Pièce
Raccord articulé FS	WRGV 160 FS	6227953	Pièce	2 Pièce
Séparateur 110 FS	TSG 110 FS	6062122	m	3 m

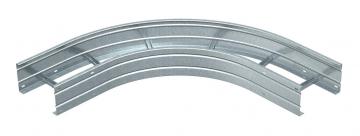

Coude à 90° 160 FS	WLB 90 162 FS	6229336	Pièce	1 Pièce

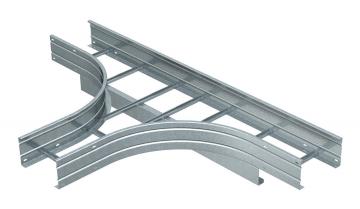

Té de dérivation 160 FT	WLT 1620 FT	6229727	Pièce	1 Pièce
