Échelle LG 60, 3 m VS FT

Réf. 6208574 | EAN 4012195434214

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

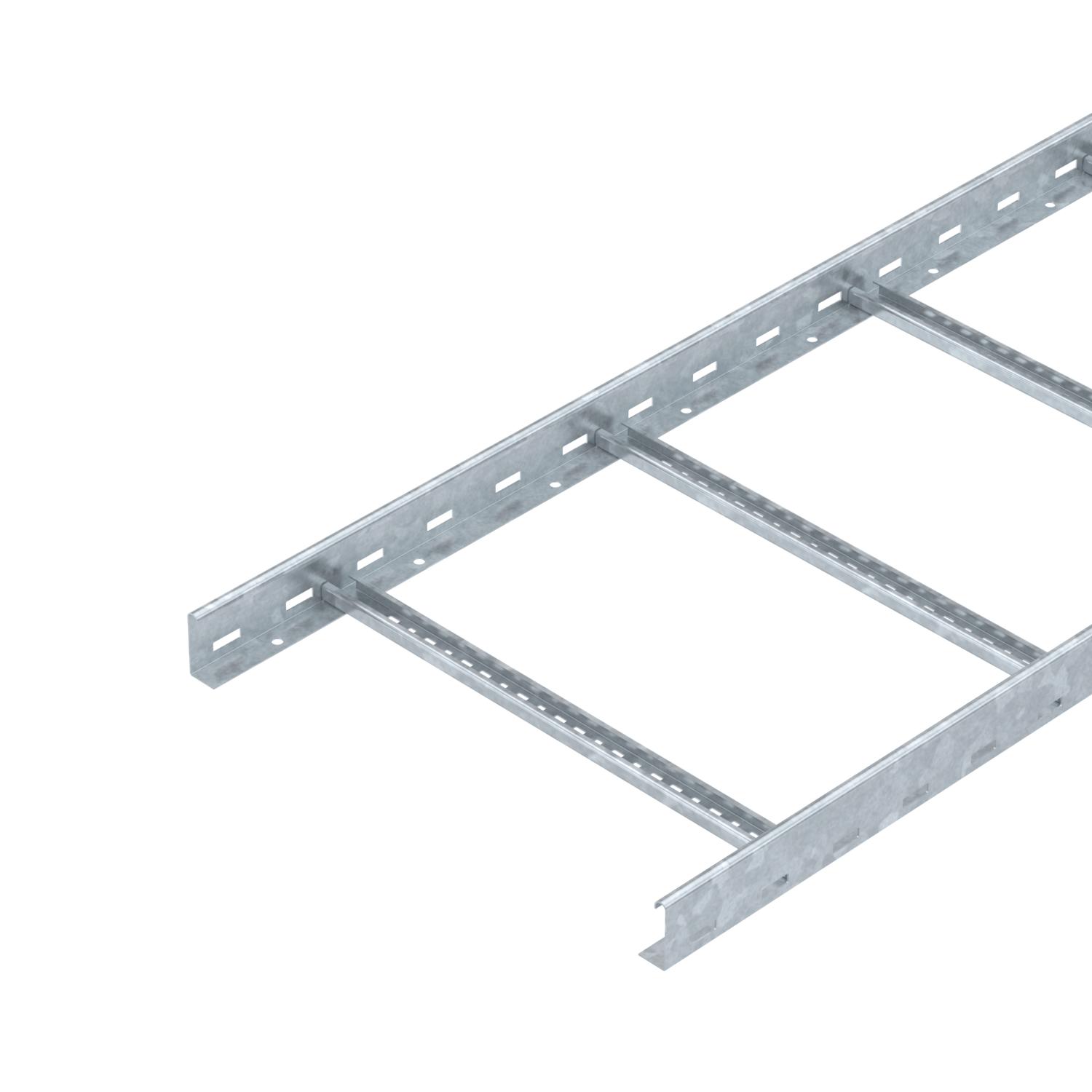

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Autres largeurs disponibles sur demande.

L'échelle à câbles est livrée repliée.

Les câbles peuvent être fixés avec la bride de fixation correspondante de type 2056.

Les échelles à câbles de largeurs comprises entre 200 et 400 mm sont également autorisées pour le montage vertical en tant qu'échelles à câbles dans des installations dotées de sécurité de fonctionnement selon la norme DIN 4102 partie 12. Les câbles peuvent être fixés avec la bride de fixation rapide autorisée pour la sécurité de fonctionnement de type 2056 M.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	60x500x3000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Maintien en fonction	non
Matériau	Acier

Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	24800 mm²
Section utile	248 cm²
Surface	galvanisé à chaud par trempage

Dimensions

Cote B	500 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	500 mm
Longueur	3000 mm

Charges

Distance entre support 4,0m	0,45 kN/m
Distance entre support 5,0m	0,15 kN/m
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	3,1 kN/m

Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	1,1 kN/m
Distance entre supports 3,5m	0,75 kN/m
Distance entre supports 4,5m	0,3 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,9526 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	7,9526 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6208578	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FT	DRL 500 FT	6051448	m	3 m
Raccord droit FT	LVG 60 FT	6208843	Pièce	10 Pièce
Raccord articulé FT	LGVG 60 FT	6208944	Pièce	10 Pièce
Éclisse multifonction FT	LMFV 650 FT	6225736	Pièce	1 Pièce
Coude à 90° 60 FT	LB 90 650 R3 FT	6225068	Pièce	1 Pièce
Pièce en Té 60 FT	LT 650 R3 FT	6225236	Pièce	1 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Pièce de raccordement FT	LAS 60 FT	6221378	Pièce	10 Pièce
Séparateur 45 DD	TSG 45 DD	6062321	m	3 m
Tôle d'angle DD	LEB 50 DD	6221259	Pièce	1 Pièce
Tôle de passage	LALB 50 FT	6221882	Pièce	1 Pièce
Tôle de départ FT	LAB 50 FT	6220460	Pièce	1 Pièce
Tôle de fond DD	ELB-L 50 DD	6103364	m	3 m
