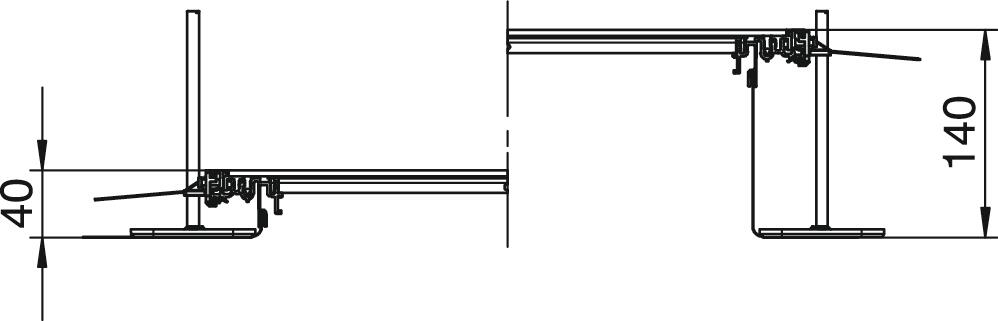

Élément de conduit pour GESR9, hauteur 40-140 mm
Réf. 7424240 | EAN 4012195243717
- Description du produit
-

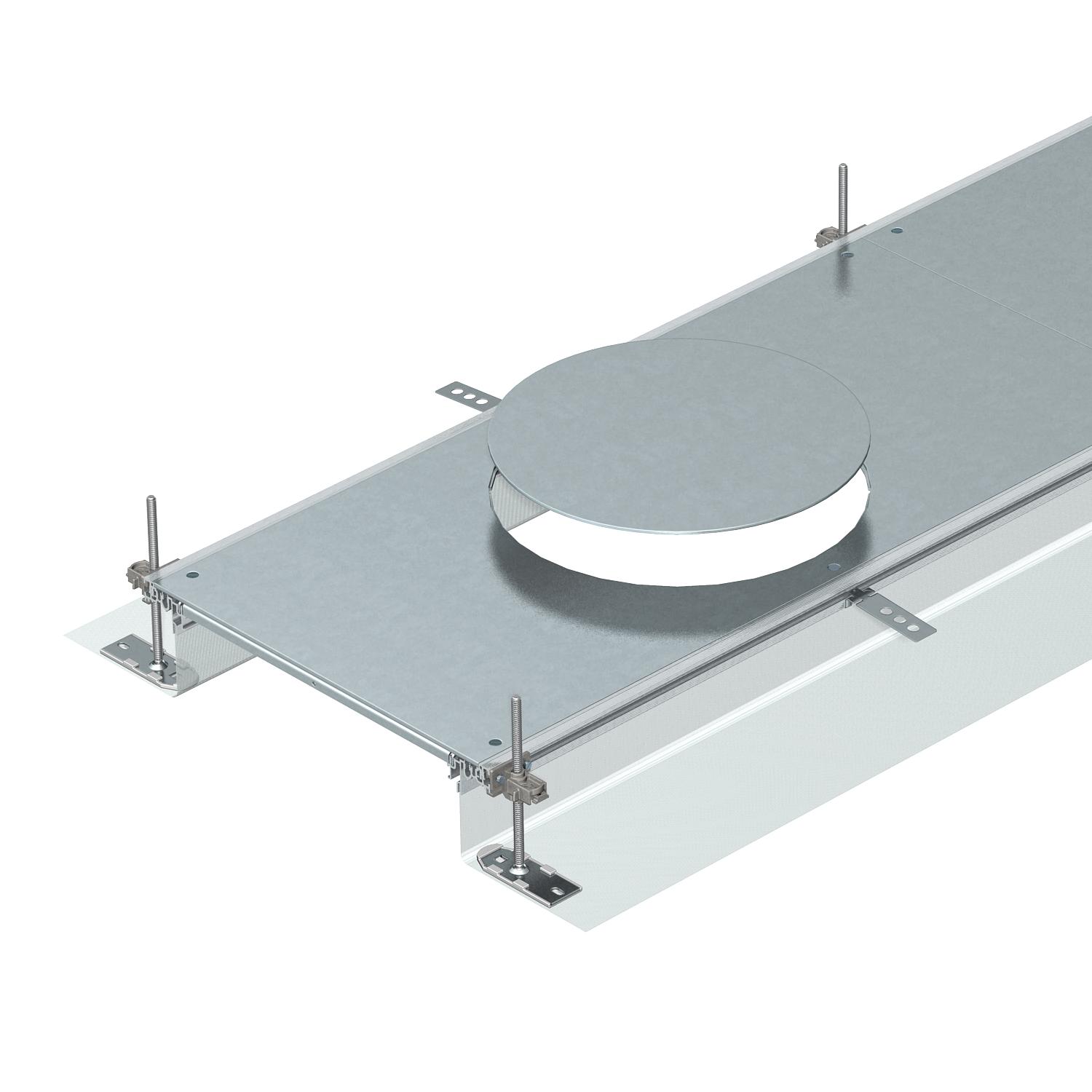

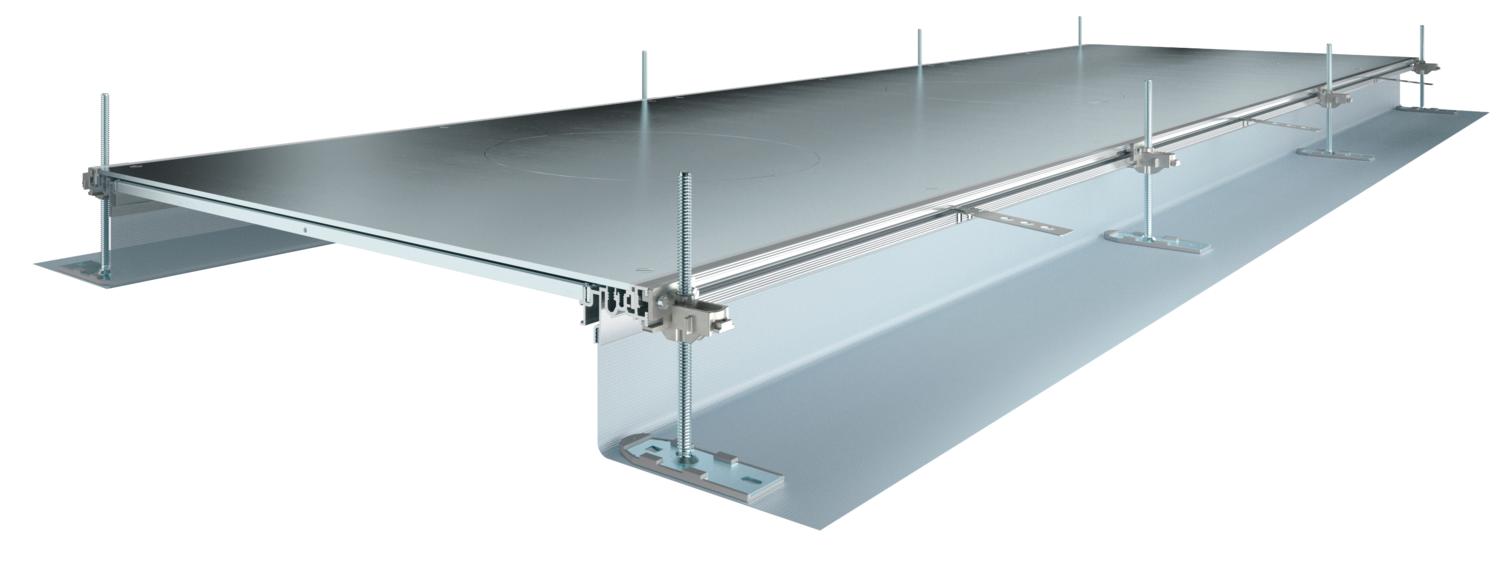

Description du produitUnité de conduit prête à monter avec 3 ou 6 couvercles pour unité d'appareillage pour l'installation de câbles et le montage d'unités d'appareillage de taille nominale R9, composée de deux profilés latéraux avec paroi latérale flexible en tissu métallique, de profilés d'insertion de revêtement de sol de 4 mm et d'un couvercle de conduit avec ouverture de montage obturée. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et supports de contact de couvercle réglables en hauteur : 3 pièces pour largeur nominale de goulotte 400 et 6 pièces pour les largeurs nominales de goulotte 500 et 600 sont fournis. Les pieds de nivellement obligatoirement nécessaires (veuillez respecter la hauteur de nivellement) pour les supports de contact de couvercle 400, 500 et 600 ne sont pas fournis à la livraison et doivent être commandés séparément. À la livraison, les couvercles de conduit sont vissés et cerclés.
Avec trois (largeur nominale de conduit 400, L = 800 mm) ou six couvercles de montage d'appareillage (largeurs nominales de conduit 500 et 600, L = 400 mm) dotés chacun d'une ouverture de montage pour un boîtier de sol rond de taille nominale R9.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec compensation de potentiel non Avec ouverture de raccordement oui Avec porte-à-faux oui Avec séparateur non Compatible avec les joints de dilatation non couvercle amovible oui Couvercle Ouverture de montage oui Couvercles 3 Découplable oui Dimension 2400x400x140 Empreinte CO2 (GWP) du berceau à la porte 65,5328 kg CO2e / 1 Mètre Épaisseur du matériau Couvercle 4 Fixation du couvercle encliquetable non Hauteur de chape minimale 40 Hauteur de goulotte max. 140 mm Hauteur de goulotte min. 40 mm Largeur 400 mm Longueur 2400 mm Matériau Acier Nombre d'unités de montage prévues 3 Ouverture de montage pour boîtier d'appareillage Ouverture de montage rond Ouverture de montage pour réservoir en saillie non Plage de réglage max. 140 mm Plage de réglage min. 40 mm Possibilité d'installation du joint oui Surface galvanisé par bande Tôle de fond non - Tous les types
- Téléchargements
-
Fiche technique OKA-G40040140DR9 / 7424240 , 0.16MB , pdfDéclaration de conformité UE OKA-G40040140DR9 / 7424240 , 0.19MB , pdfREACH Déclaration de conformité OKA-G40040140DR9 / 7424240 , 0.12MB , pdfRoHS Déclaration de conformité OKA-G40040140DR9 / 7424240 , 0.13MB , pdfApprobation Approbation VDE OKA , 0.18MB , pdfInstructions de montage Instructions de montage Systèmes de goulottes affleurants OKA-G et OKA-W , 3.48MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
