Filin porteur pour chemin de câbles
Réf. 1450301 | EAN 4012196706433
- Description du produit
-

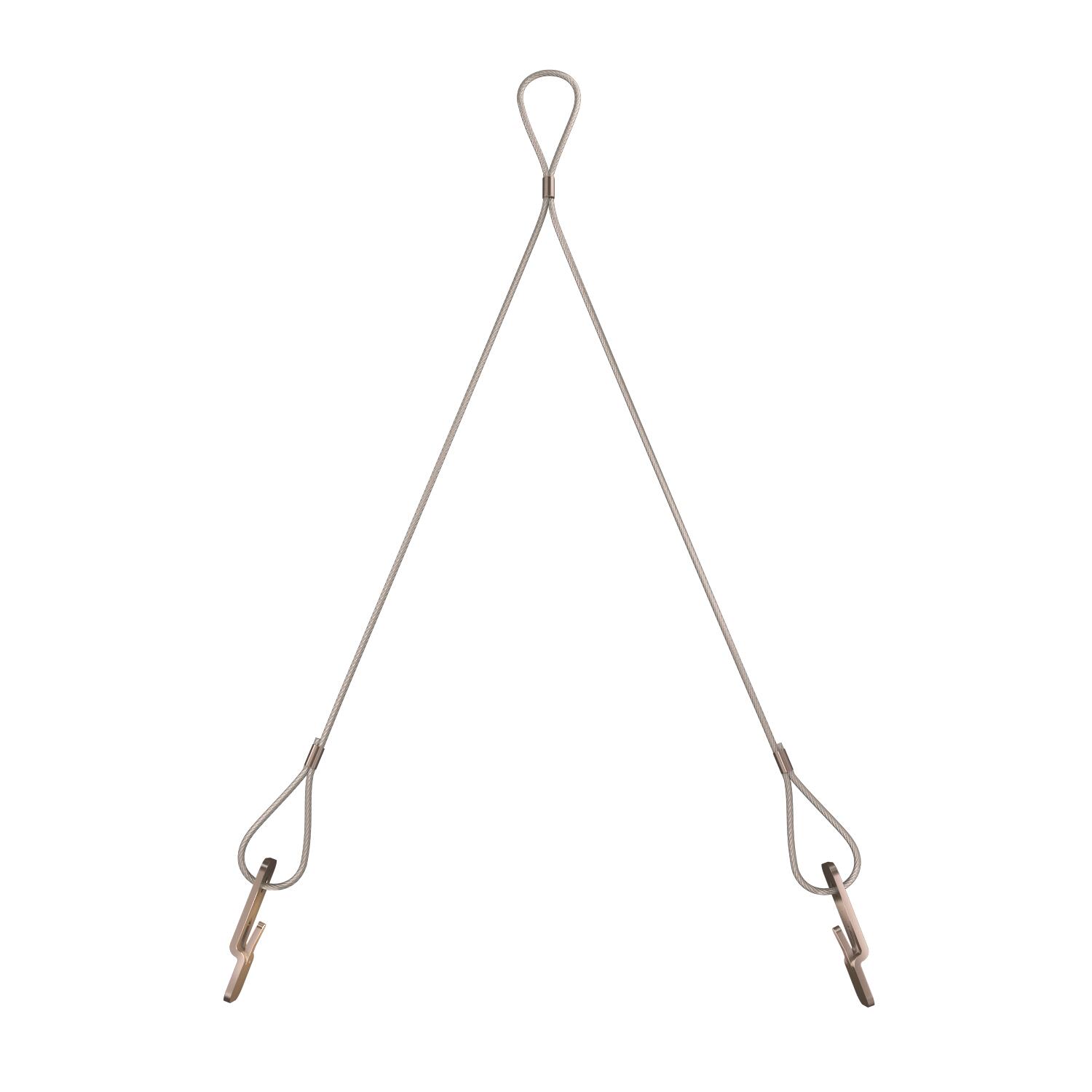

Description du produitCrochet en Y pour la suspension de chemins de câbles perforés. Convient pour une utilisation à l'intérieur.
La charge de fonctionnement est spécifiée avec un facteur de sécurité de 5:1. La charge de rupture est 5 fois supérieure à la charge de fonctionnement. En association avec le support universel pour chemin de câbles en treillis (QW GRH) ou pour chemin de câbles (QW KRH), le facteur de sécurité est de 1,7 conformément à la norme CEI 61537 - Systèmes de guidage pour câbles et conduites.
- Caractéristiques techniques
-

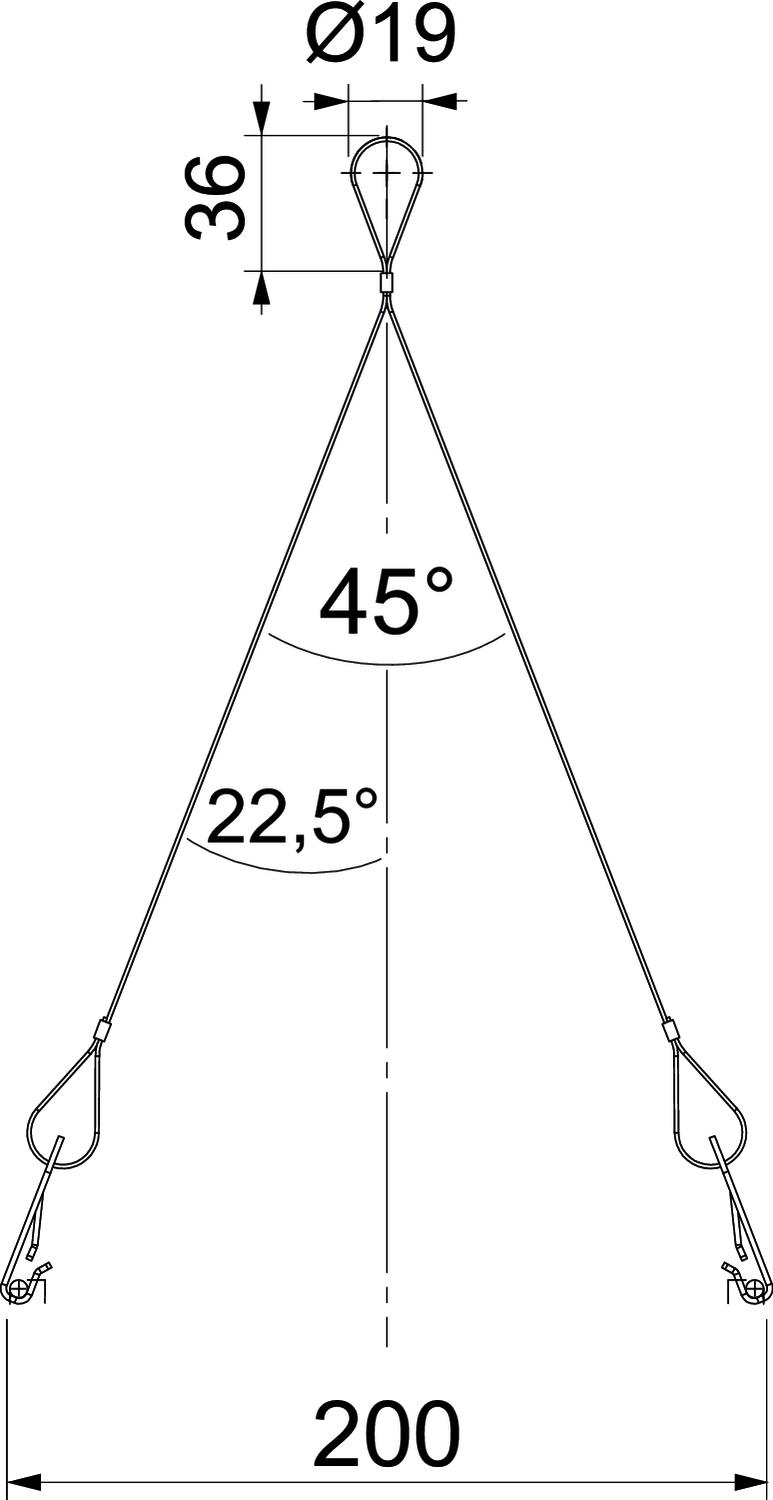

Dimensions
Angle a 22,5 Angle β 45 Charge 450 N Charge de rupture 2,25 kN Charge opérationnelle 45 kg Cote B 200 mm Diamètre du câble 2 mm Dimension 2x2x300mm Dimension H 292 mm Matériau Acier Surface galvanisé - Tous les types
- Téléchargements
-
Fiche technique QWT KR 2 200 G / 1450301 , 0.15MB , pdfCatalogue Fastening materials , 19.78MB , pdfInstructions de montage Notice de montage pour système de suspension à câble Quick-Wire , 3.41MB , pdf
