Goulotte coupe-feu PYROLINE® Con S EI30 - EI60 1000 | 308 | 200 | 190 | 120

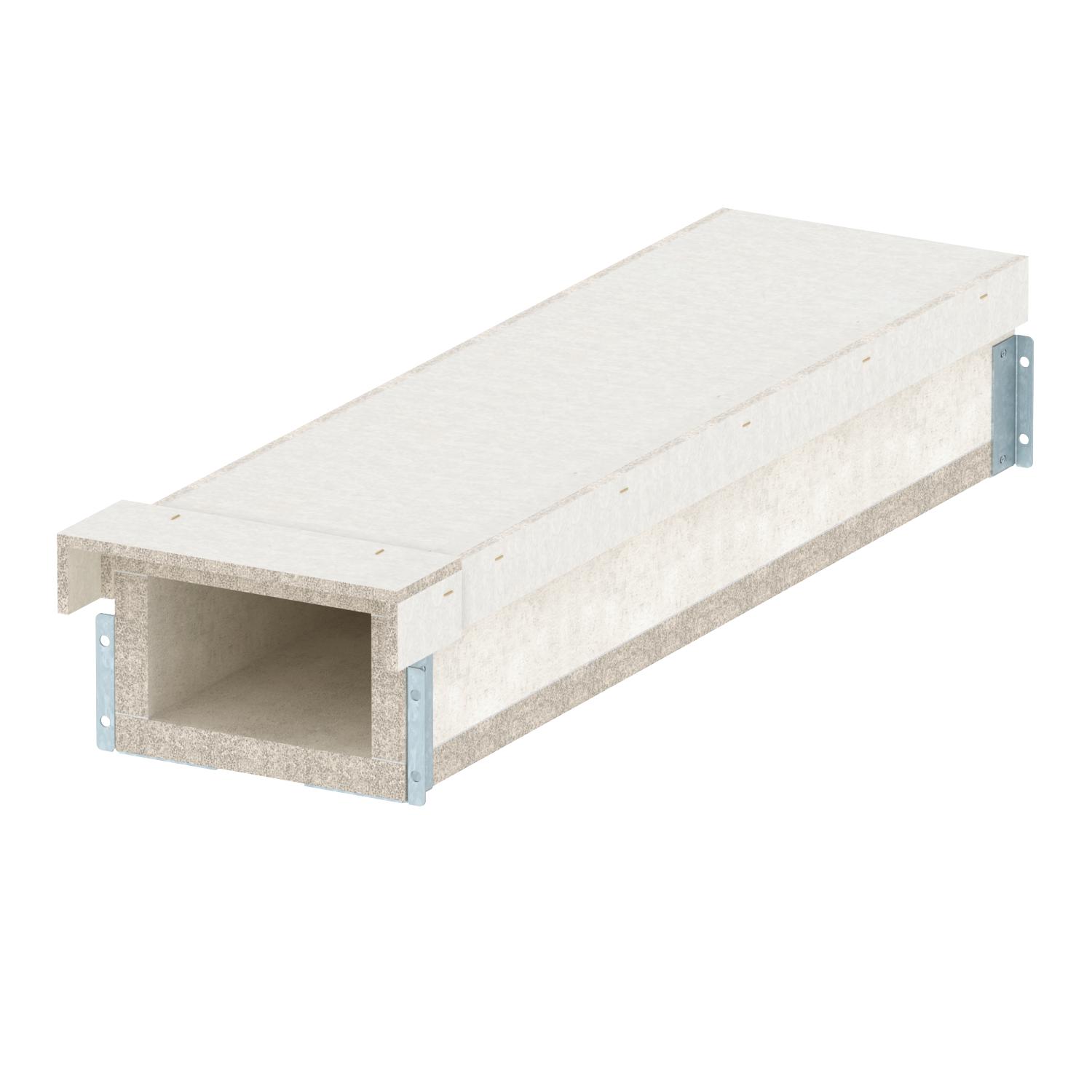

Goulotte coupe-feu PYROLINE® Con S EI30 - EI60

Réf. 7217864 | EAN 4012196836635

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

Goulotte coupe-feu composée de béton allégé armé de fibres de verre résistant à l'humidité et au gel de la classe A1 selon EN 13501-1 relative à la pose coupe-feu de câbles dans des voies d'évacuation et issues de secours. Classification EI30 - EI60 en tant que goulotte de montage selon EN 13501-2 à partir d'essais selon EN 1366-5. En cas de charge combustible à l'intérieur (feu de câble), la goulotte empêche la propagation du feu à une autre section par le câble
Montage de la goulotte sur consoles murales ou en tant que montage au plafond avec pendards et consoles ou sur profilé transversal en U suspendu par des tiges filetées. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	non
Classification EI - Goulotte de montage	60

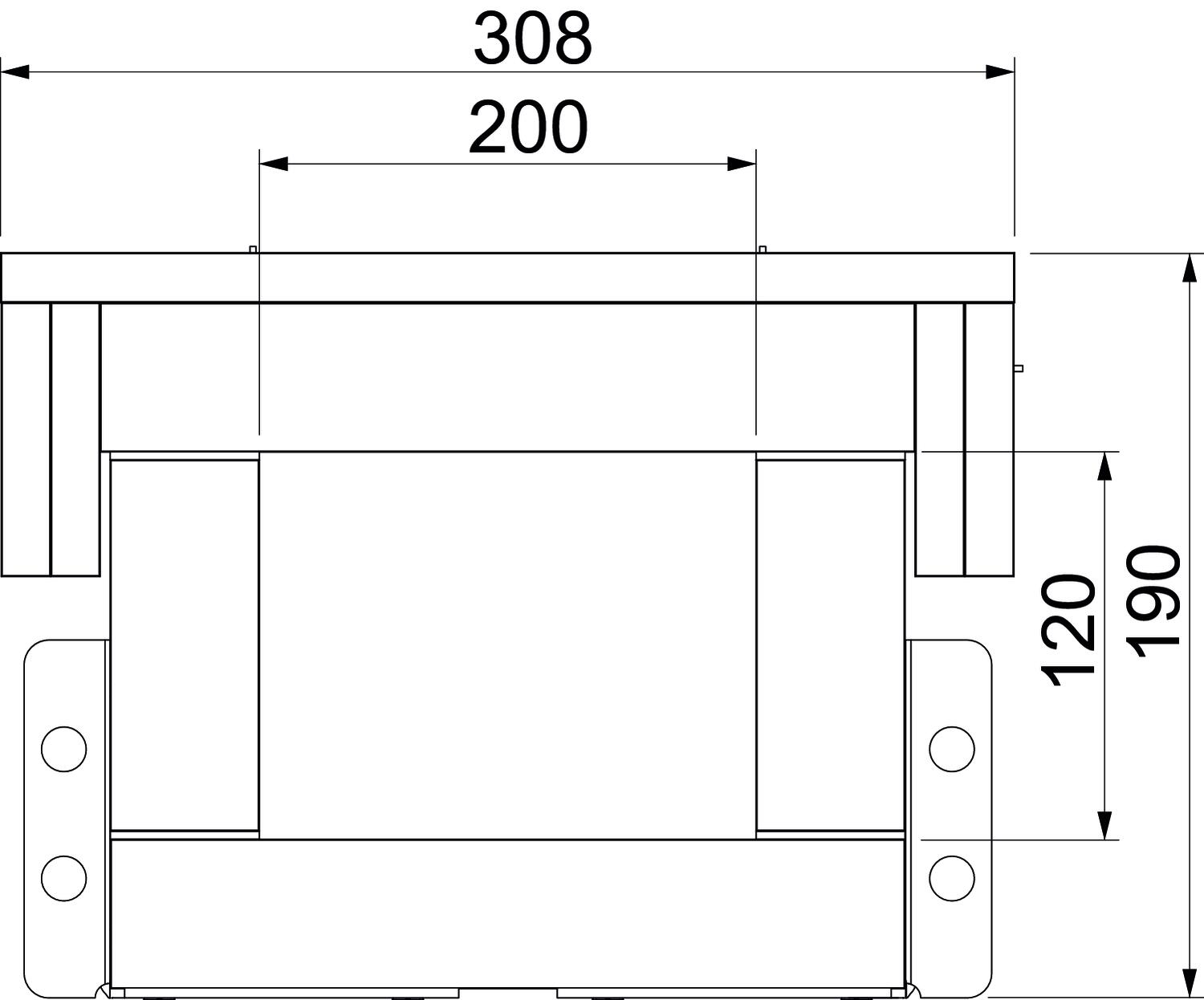

Cote B	308 mm
Cote b	200 mm
Couleur	gris
Dimension	1000x200x120
Dimension H	190 mm

Dimension h	120 mm
Fixation du couvercle	desserrer
Gaine	sans
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes	4

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente
PLCS D060810	1000 mm	208 mm	100 mm	150 mm	80 mm	7217860	m	1 m
PLCS D061220	1000 mm	308 mm	200 mm	190 mm	120 mm	7217864	m	1 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

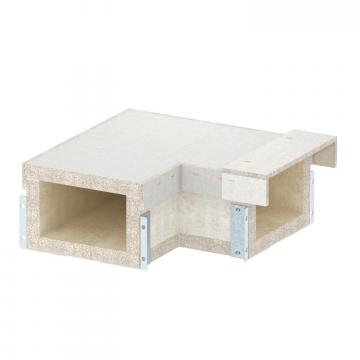

Coude à 90° EI60 pour goulotte coupe-feu PLCS D061220	PLCS B061220	7217884	Pièce	1 Pièce

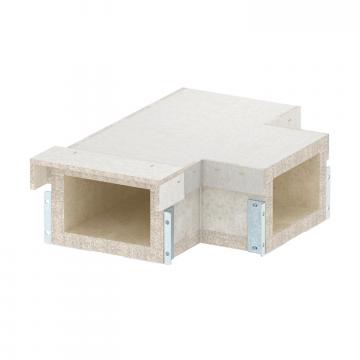

Pièce en T EI60 pour goulotte coupe-feu PLCS D061220	PLCS T061220	7217904	Pièce	1 Pièce

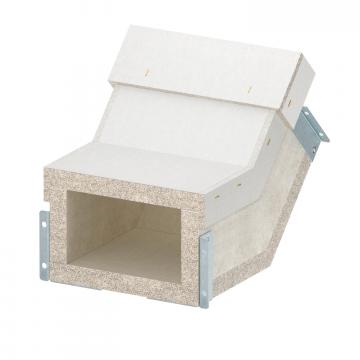

Coude vertical montant EI60 pour goulotte coupe-feu PLCS D061220	PLCS VR061220	7217924	Pièce	1 Pièce

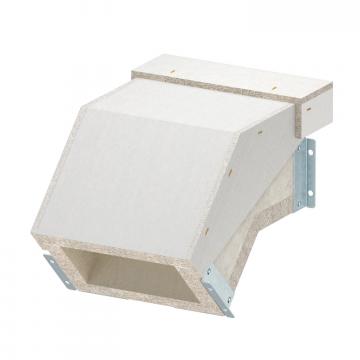

Coude vertical convexe EI60 pour goulotte coupe-feu PLCS D061220	PLCS VF061220	7217944	Pièce	1 Pièce

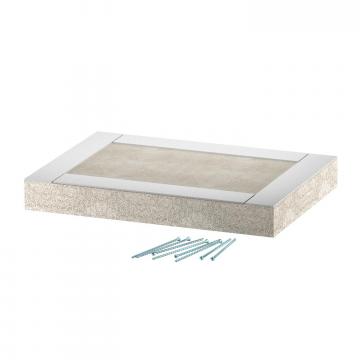

Embout d'extrémité EI60 pour goulotte coupe-feu PLCS D061220	PLCS E061220	7217984	Pièce	1 Pièce

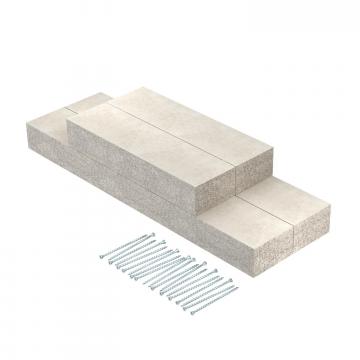

Embase murale EI60 pour goulotte coupe-feu PLCS D061220	PLCS W061220	7217964	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	7215464	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-10040	7215462	Pièce	1 Pièce
Mortier pour goulotte coupe-feu	KTM	7215500	Pièce	1 Pièce
Joint coupe-feu en cartouche	DSX-K	7202300	Pièce	1 Pièce
Cloison de séparation 45 FS	TSG 45 FS	6062033	m	3 m
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Vis pour la fixation de séparateur, KRS 6x30	KRS 6x30	3498100	Pièce	200 Pièce
