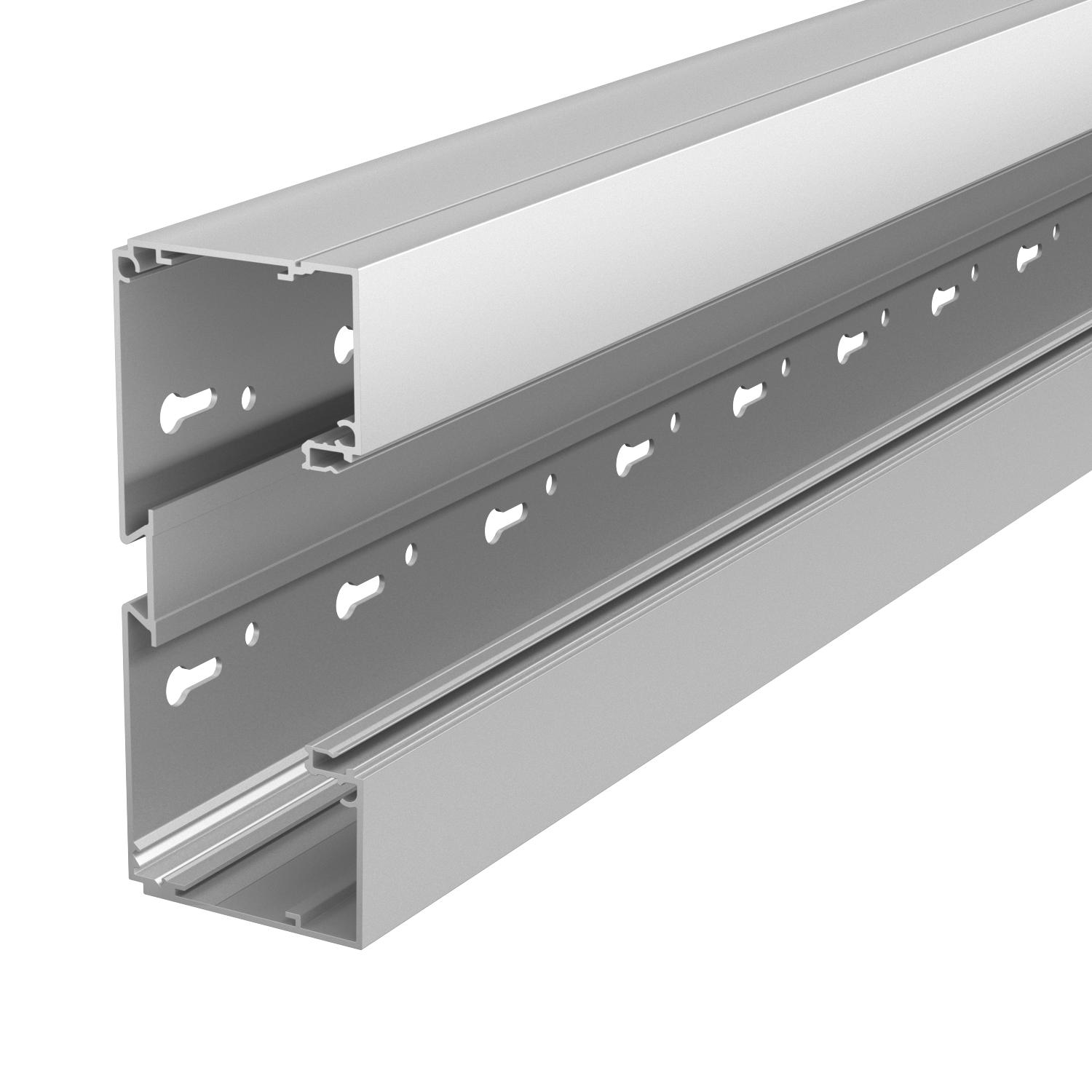

Goulotte d'appareillage Signa Style, largeur de goulotte 170, hauteur de goulotte 70 2000

Goulotte d'appareillage Signa Style, largeur de goulotte 170, hauteur de goulotte 70

Réf. 6133262 | EAN 4012196735303

Réf. / Type	6133262 / BRA 70170 EL

Longueur	2000 mm

Description du produit

Description du produit

Goulotte d’appareillage pour le montage direct au mur ou sur des consoles. D’autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages sont recouvertes d'un film de protection.
Remarque : avec les goulottes d'appareillages et pièces de forme en aluminium anodisé, de légères différences de teintes dues à la dispersion admissible liée au matériau et au procédé sont inévitables (conformément à la norme DIN 17 611). En solution de remplacement, nous proposons un revêtement Epoxy dans la couleur RAL 9006 (Blanc Aluminium).

Le couvercle est à commander séparément.

Caractéristiques techniques

Caractéristiques techniques

Couleur	aluminium
Couvercle compris dans la livraison	non

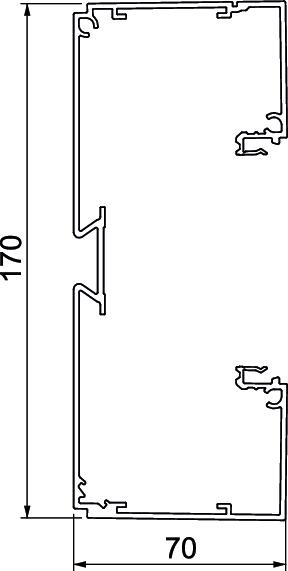

Dimension	70x170x2000
Étrier de retenue de câble	non
Film de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK07
Largeur	170 mm
Largeur de la partie supérieure	79 mm
Longueur	2000 mm
Matériau	Aluminium
Modèle paroi arrière (face intérieure)	rail DIN continu

Nombre de parties supérieures	1
Nombre de séparateurs enfichables	1
Perforation au fond	avec fond perforé
Perforation de montage dans le fond	oui
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-5 °C
Raccord de conduit	non
Sans halogène	oui
Section utile	9880 mm²
Surface	anodisé
Symétrique	non
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
BRA 70170 EL	2000 mm	6133262	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Goujon de raccordement	BRA KS	6133621	Pièce	100 Pièce
Boîtier d'appareillage BRK GD, simple	BRK GD gr	6133577	Pièce	10 Pièce
Boitier d'appareillage BRK GD2CEE, double	BRK GD 2CEE gr	6133579	Pièce	4 Pièce
Couvercle BRA OT 80	BRA OT 80 EL	6133267	m	2 m

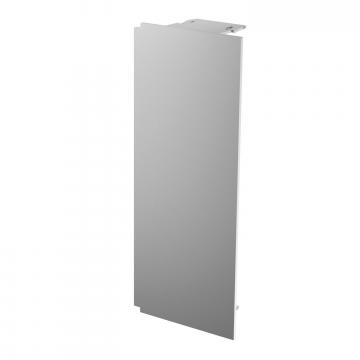

Embout BRA ES 70170	BRA ES70170 EL	6133293	Pièce	1 Pièce
Séparateur BRA TW acier	BRA TW Stahl	6133178	m	30 m

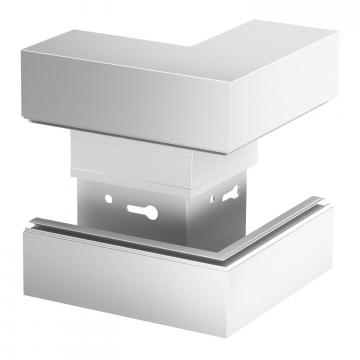

Angle extérieur BRA AE 70170	BRA AE70170 EL	6133273	Pièce	1 Pièce
Couvercle angle extérieur BRA OT AE 80	BRA OT 80 AE EL	6133266	Pièce	1 Pièce

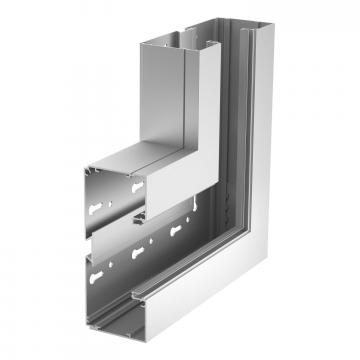

Angle plat BRA FW 70170 montant	BRA FWS70170 EL	6133283	Pièce	1 Pièce

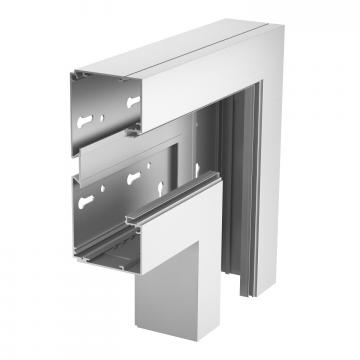

Angle plat BRA FW 70170 descendant	BRA FWF70170 EL	6133288	Pièce	1 Pièce
Couvercle BRA OT FW 80 EL	BRA OT 80 FW EL	6133268	Pièce	1 Pièce

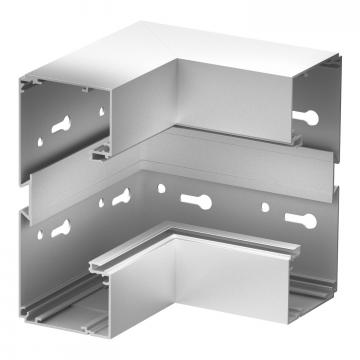

Angle intérieur BRA IE 70170	BRA IE70170 EL	6133278	Pièce	1 Pièce
Borne de mise à la terre BRA ERD KL	BRA ERD KL	6133407	Pièce	10 Pièce
Jonction de mise à la terre BRA ERD KUP	BRA ERD KUP	6133408	Pièce	10 Pièce
Clip de mise à la terre BRA ERD VB TW	BRA ERD VB TW	6133562	Pièce	20 Pièce
Tresse de mise à la terre BRA ERDL FL	BRA ERDL FL	6133564	Pièce	10 Pièce
Borne de mise à la terre BRA ERD KL TW	BRA ERD KL TW	6133615	Pièce	100 Pièce
Barrette de terre BRA EB	BRA EB	6133616	Pièce	10 Pièce
