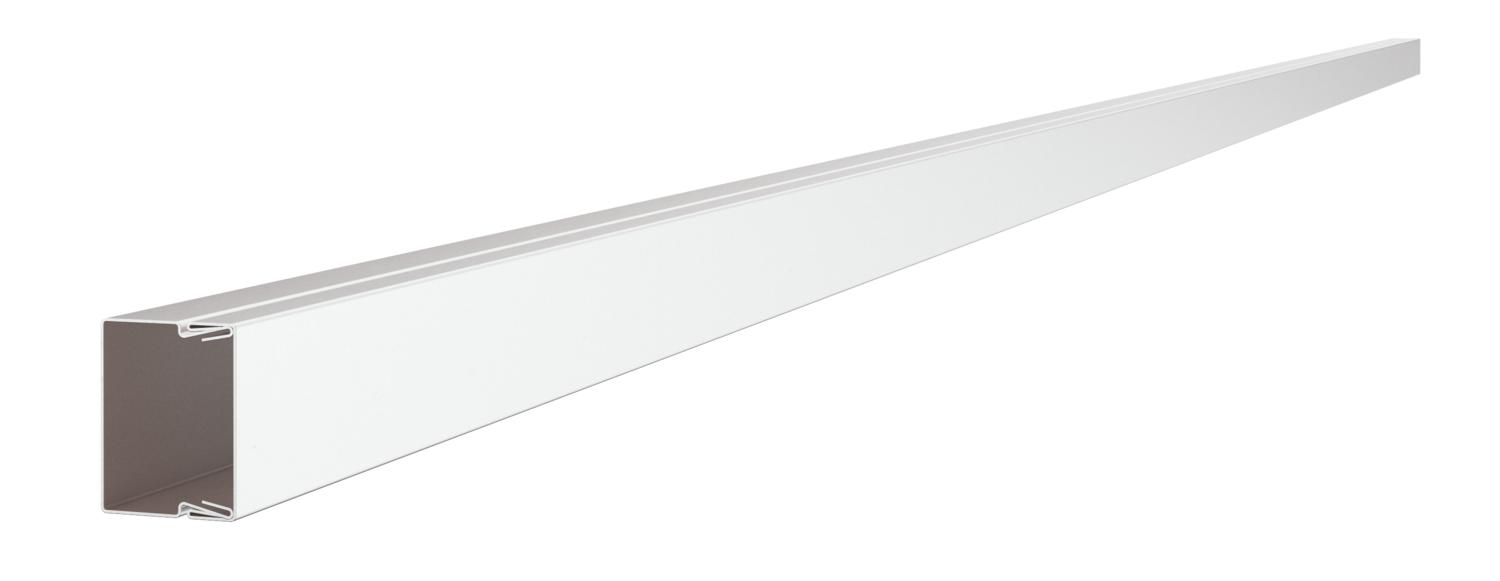

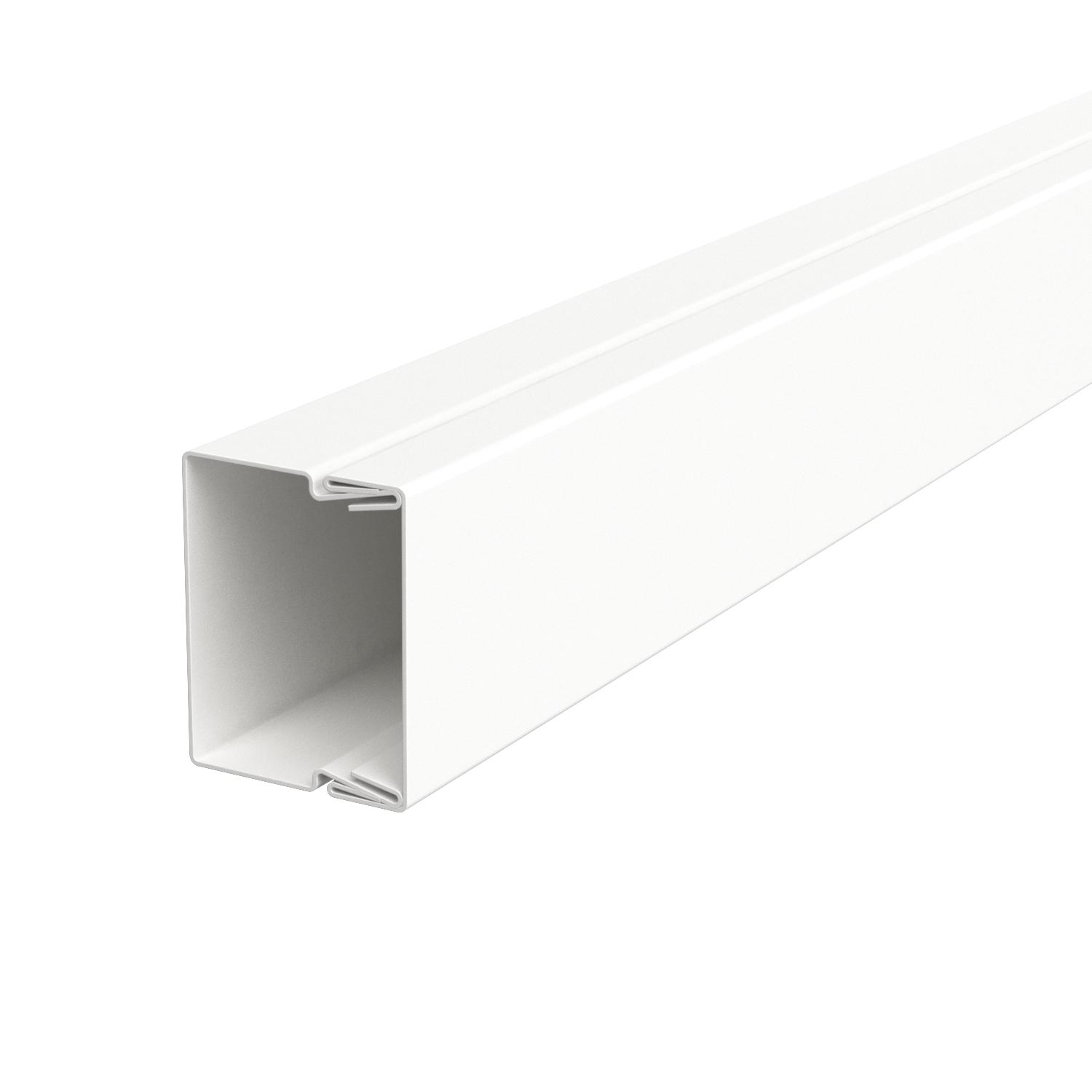

Goulotte de distribution LKM 20030
Réf. 6248470 | EAN 4012196119059
- Description du produit
-
Description du produitParties supérieure et inférieure de goulotte avec fond perforé La liaison équipotentielle est assurée sans accessoire supplémentaire entre le couvercle et le socle. La goulotte de distribution LKM de type LKM 20030 a été testée comme système de pose pour le maintien en fonction selon DIN 4102 partie 12. Veuillez prendre en considération les types de câbles testés destinés au domaine des systèmes de protection anti-incendie BSS.
-
- Caractéristiques techniques
-
Caractéristiques techniques

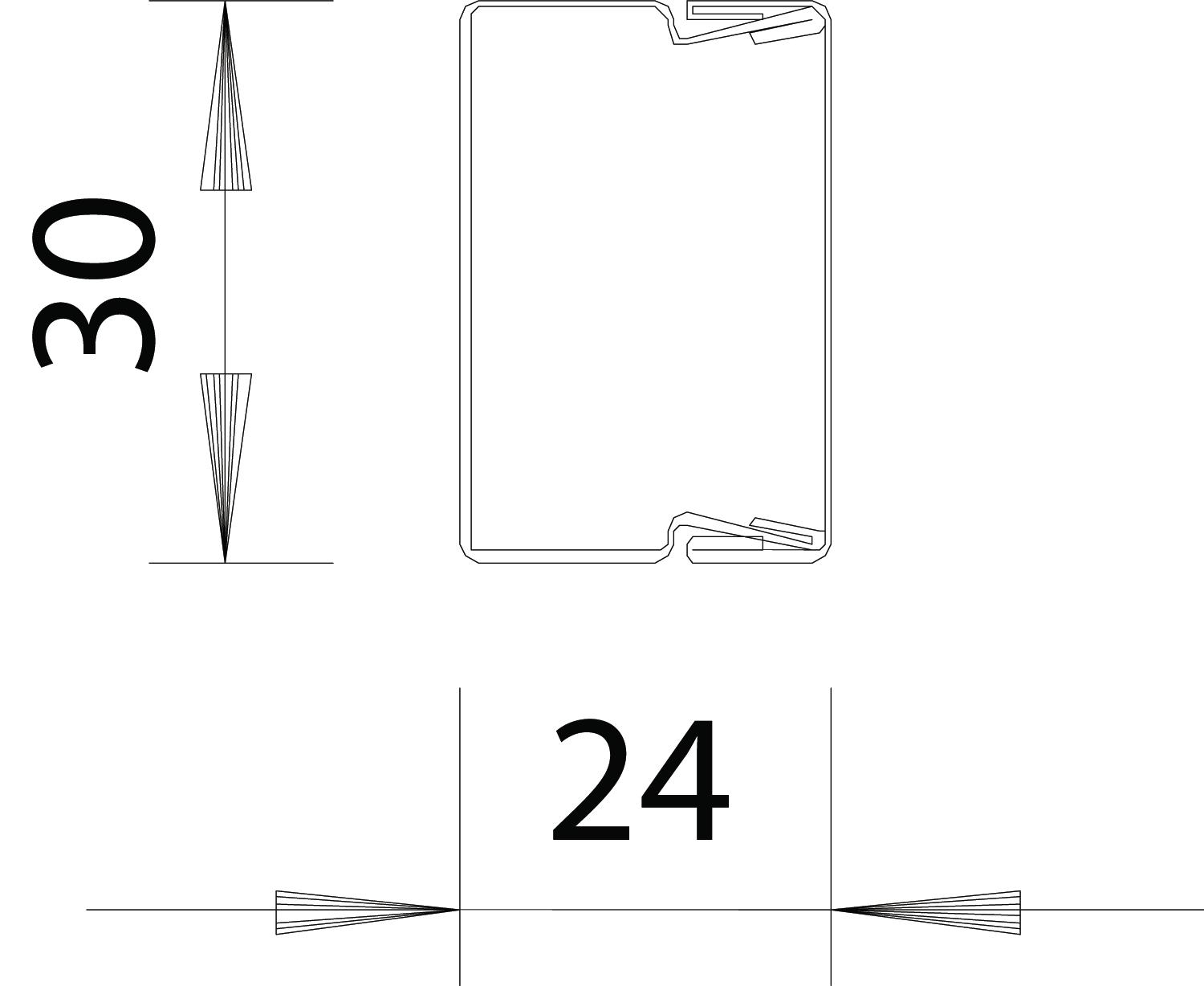

Couleur blanc pur; RAL 9010 Dimension 20x30x2000 Empreinte CO2 (GWP) du berceau à la porte 1,3159 kg CO2e / 1 Mètre Étrier de retenue de câble non Film de protection non Hauteur 24 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 30 mm Livraison en rouleau non Longueur 2000 mm Maintien en fonction oui Matériau Acier Modèle couvercle goulottes de distribution desserrer Nombre de câbles NYM 3 x 1,5 mm² Ø 10,5 mm (sans boîte) 2 Nombre de câbles NYM 3 x 2,5 mm² Ø 11,5 mm (sans boîte) 2 Nombre de câbles NYM 5 x 1,5 mm² Ø 12,0 mm (sans boîte) 2 Perforation au fond métallique, avec fond perforé Plage de températures d’utilisation max. 90 °C Plage de températures d’utilisation min. -5 °C Raccord de conduit non Sans halogène oui Section utile 616 mm² Surface galvanisé par bande/revêtement plastique Traitement antibactérien non Transparent non Type de fixation Perforation au fond - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord couvre-joint LKM SV30
LKM SV30 6247434 10 Pièce
Bague de protection des arêtes KSR 20030, pour goulotte LKM type 20030
LKM KSR20030 6249744 5 Pièce
Embout, pour goulotte de distribution LKM 20030
LKM EK20030 6249774 5 Pièce - Téléchargements
-
Fiche technique LKM20030RW / 6248470 , 0.20MB , pdfCatalogue Systèmes de distribution , 17.62MB , pdfDéclaration de conformité UE LKM20030RW / 6248470 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni LKM20030RW / 6248470 , 0.09MB , pdfREACH Déclaration de conformité LKM20030RW / 6248470 , 0.12MB , pdfRoHS Déclaration de conformité LKM20030RW / 6248470 , 0.12MB , pdfApprobation Approbation VDE LKM , 0.15MB , pdfInstructions de montage LKM-Kanal , 0.77MB , pdf
